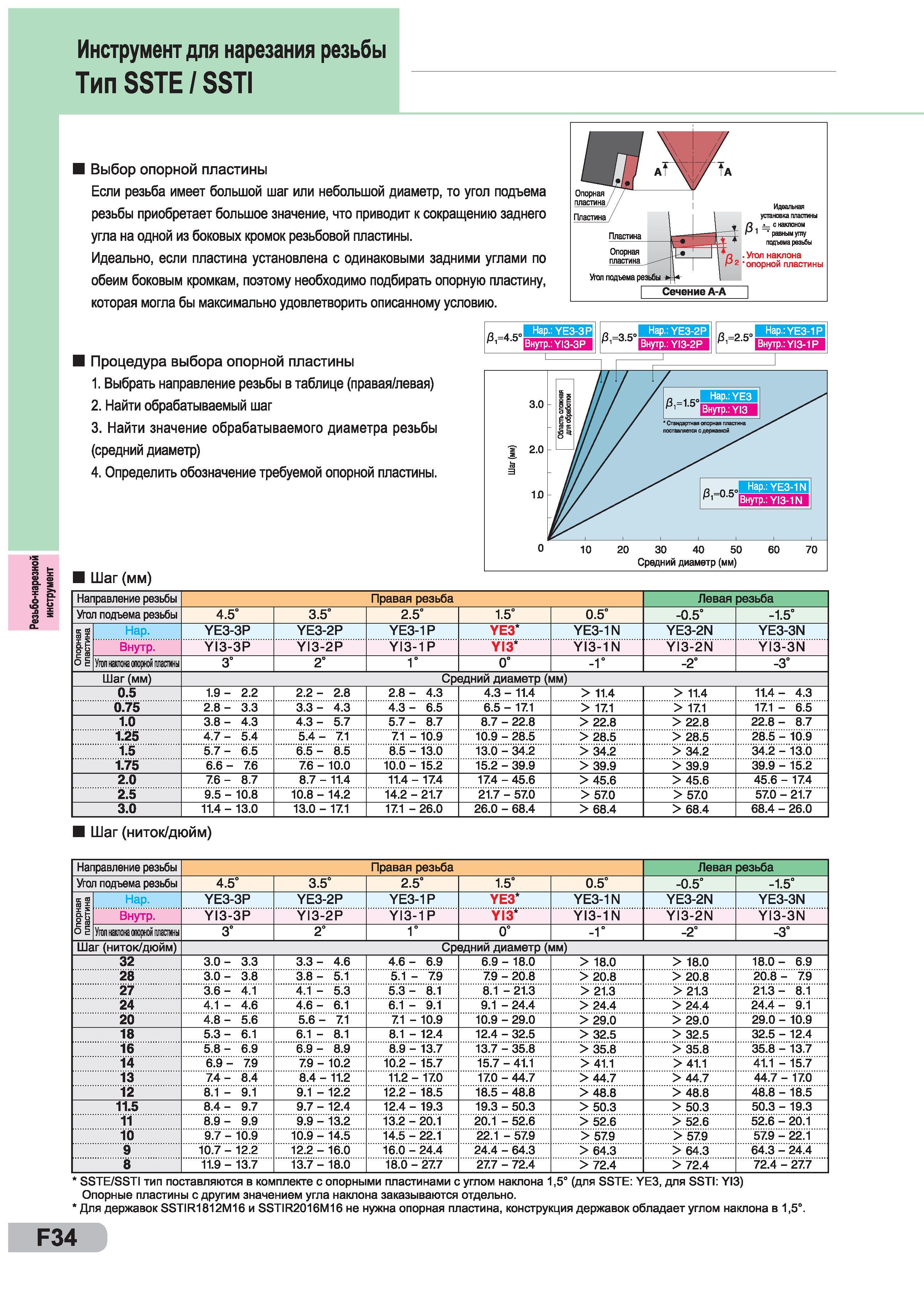

218 Каталог SUMITOMO 2014 Сборный и монолитный металлорежущий инструмент Стр.F34

Каталог SUMITOMO 2014 Металлорежущий инструмент Стр. F34 0218 Lab2u

Резьбо-нарезной инструмент Инструмент для нарезания резьбы Тип SSTE / SSTI Выбор опорной пластины Если резьба имеет большой шаг или небольшой диаметр, то угол подъема резьбы приобретает большое значение, что приводит к сокращению заднего угла на одной из боковых кромок резьбовой пластины. Идеально, если пластина установлена с одинаковыми задними углами по обеим боковым кромкам, поэтому необходимо подбирать опорную пластину, которая могла бы максимально удовлетворить описанному условию. Идеальная установка пластины О с наклоном Р 1 равным углу подъема резьбы Угол наклона Р2 'опорной пластины Сечение А-А Процедура выбора опорной пластины 1. Выбрать направление резьбы в таблице (правая/левая) 2. Найти обрабатываемый шаг 3. Найти значение обрабатываемого диаметра резьбы (средний диаметр) 4. Определить обозначение требуемой опорной пластины. Шаг (мм) /3,=0.5' Нар. YE3-1N Внутр. YI3-1N 10 20 30 40 50 60 70 Средний диаметр (мм) щ Нар. YE3-3P Нар. YE3-2P Нар. YE3-1Р Внутр. YI3-3P Внутр. YI3-2P Внутр. YI3-1P Направление резьбы Правая резьба Левая резьба Угол подъема резьбы 0 LO СО 2.5° 1.5° 0 о -0.5° -1.5° Опорная пластина Нар. YE3-3P YE3-2P YE3-1Р YE3 YE3-1N YE3-2N YE3-3N Внутр. YI3-3P YI3-2P YI3-1P YI3 YI3-1N YI3-2N YI3-3N Утл шона опорной платы 3° 2° 1° 0° -1° -2° -3° Шаг (мм) Средний диаметр (мм) 0.5 1.9- 2.2 2.2- 2.8 2.8- 4.3 4.3 - 11.4 > 11.4 > 11.4 11.4- 4.3 0.75 2.8- 3.3 3.3- 4.3 4.3- 6.5 6.5 - 17.1 > 17.1 > 17.1 17.1 - 6.5 1.0 3.8- 4.3 4.3- 5.7 5.7- 8.7 8.7 - 22.8 > 22.8 > 22.8 22.8- 8.7 1.25 4.7- 5.4 СЛ 1 N 7.1 - 10.9 10.9 - 28.5 > 28.5 > 28.5 28.5 - 10.9 1.5 5.7- 6.5 6.5- 8.5 8.5 - 13.0 13.0 - 34.2 > 34.2 > 34.2 34.2 - 13.0 1.75 СО к I со со 7.6 - 10.0 10.0 - 15.2 15.2 - 39.9 > 39.9 > 39.9 39.9 - 15.2 2.0 7.6- 8.7 8.7 - 11.4 11.4 - 17.4 17.4 - 45.6 >45.6 > 45.6 45.6 - 17.4 2.5 9.5 - 10.8 10.8 - 14.2 14.2 - 21.7 21.7 - 57.0 > 57.0 > 57.0 57.0 - 21.7 3.0 11.4 - 13.0 13.0 - 17.1 17.1 - 26.0 26.0 - 68.4 > 68.4 > 68.4 68.4 - 26.0 Шаг (ниток/дюйм) Направление резьбы Правая резьба Левая резьба Угол подъема резьбы 4.5° 3.5° 2.5° 1.5° 0.5° -0.5° -1.5° Опорная пластина Нар. YE3-3P YE3-2P YE3-1Р YE3 YE3-1N YE3-2N YE3-3N Внутр. YI3-3P YI3-2P YI3-1P Yi3 YI3-1N YI3-2N YI3-3N Угол наклона опорной пластаны 3° 2° 1° 0° -1° -2° -3° Шаг (ниток/дюйм) Средний диаметр (мм) 32 3.0- 3.3 3.3- 4.6 4.6- 6.9 6.9 - 18.0 > 18.0 > 18.0 18.0- 6.9 28 3.0- 3.8 3.8- 5.1 5.1 - 7.9 7.9 - 20.8 > 20.8 > 20.8 20.8- 7.9 27 3.6- 4.1 4.1 - 5.3 5.3- 8.1 8.1 - 21.3 > 21.3 > 21.3 21.3- 8.1 24 4.1 - 4.6 4.6- 6.1 6.1 - 9.1 9.1 - 24.4 > 24.4 > 24.4 24.4- 9.1 20 4.8- 5.6 5.6- 7.1 7.1 - 10.9 10.9 - 29.0 > 29.0 > 29.0 29.0 - 10.9 18 5.3- 6.1 6.1 - 8.1 8.1 - 12.4 12.4 - 32.5 > 32.5 > 32.5 32.5 - 12.4 16 5.8- 6.9 6.9- 8.9 8.9 - 13.7 13.7 - 35.8 > 35.8 > 35.8 35.8 - 13.7 14 6.9- 7.9 7.9 - 10.2 10.2 - 15.7 15.7 - 41.1 > 41.1 > 41.1 41.1 - 15.7 13 7.4- 8.4 8.4 - 11.2 11.2 - 17.0 17.0 - 44.7 > 44.7 > 44.7 44.7 - 17.0 12 8.1 - 9.1 9.1 - 12.2 12.2 - 18.5 18.5 - 48.8 > 48.8 > 48.8 48.8 - 18.5 11.5 8.4- 9.7 9.7 - 12.4 12.4 - 19.3 19.3 - 50.3 > 50.3 > 50.3 50.3 - 19.3 11 8.9- 9.9 9.9 - 13.2 13.2 - 20.1 20.1 - 52.6 > 52.6 > 52.6 52.6 - 20.1 10 9.7 - 10.9 10.9 - 14.5 14.5 - 22.1 22.1 - 57.9 > 57.9 > 57.9 57.9 - 22.1 9 10.7 - 12.2 12.2 - 16.0 16.0 - 24.4 24.4 - 64.3 > 64.3 > 64.3 64.3 - 24.4 8 11.9 - 13.7 13.7 - 18.0 18.0 - 27.7 27.7 - 72.4 > 72.4 > 72.4 72.4 - 27.7 SSTE/SSTI тип поставляются в комплекте с опорными пластинами с углом наклона 1,5° (для SSTE YE3, дпя SSTI YI3) Опорные пластины с другим значением угла наклона заказываются отдельно. Для державок SSTIR1812M16 и SSTIR2016M16 не нужна опорная пластина, конструкция державок обладает углом наклона в 1,5° F34
