223 Каталог SUMITOMO 2014 Сборный и монолитный металлорежущий инструмент Стр.F39

Каталог SUMITOMO 2014 Металлорежущий инструмент Стр. F39 0223 Lab2u

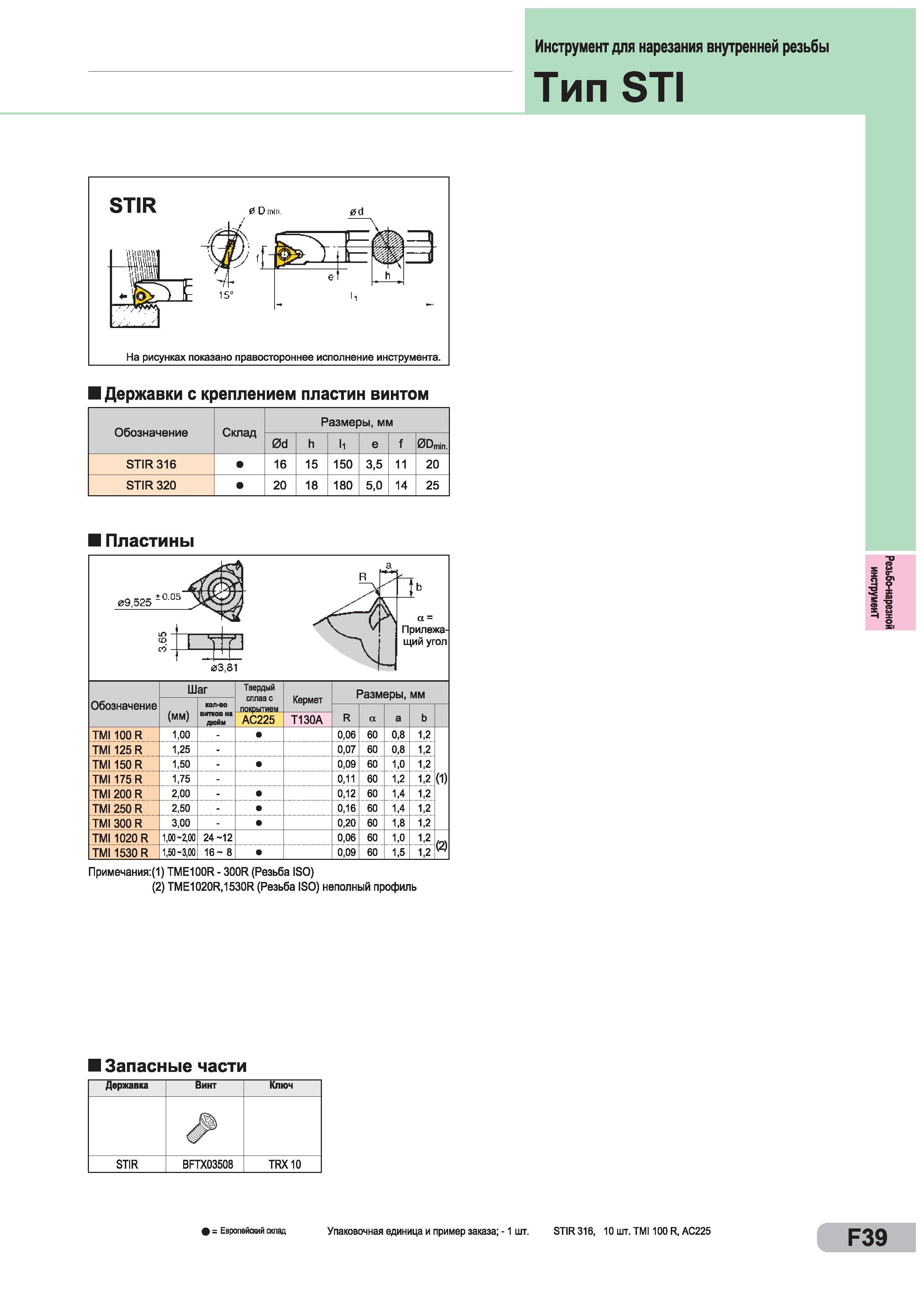

Инструмент для нарезания внутренней резьбы Тип STI На рисунках показано правостороннее исполнение инструмента. Державки с креплением пластин винтом Обозначение Склад Размеры, мм 0d h h е f 0Dmin STIR 316 16 15 150 3,5 11 20 STIR 320 20 18 180 5,0 14 25 Пластины Примечания:(1) TME100R - 300R (Резьба ISO) (2) TME1020R.1530R (Резьба ISO) неполный профиль Запасные части Державка Винт Ключ STIR BFTX03508 TRX 10 = Европейский склад Упаковочная единица и пример заказа; -1 шт. STIR 316, 10 шт. TM1100 R, АС225 F39 Резьбо-нарезной инструмент
