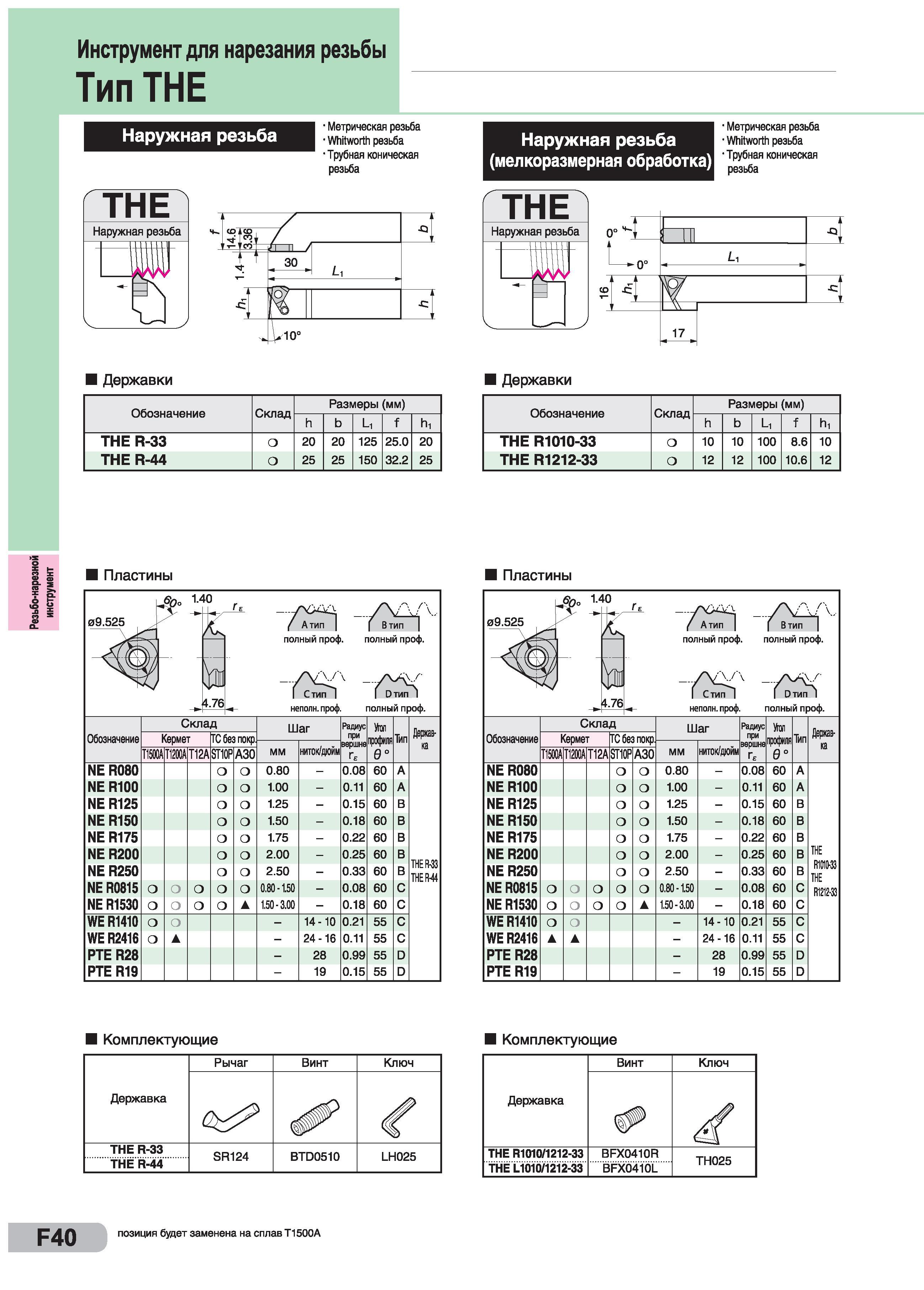

224 Каталог SUMITOMO 2014 Сборный и монолитный металлорежущий инструмент Стр.F40

Каталог SUMITOMO 2014 Металлорежущий инструмент Стр. F40 0224 Lab2u

Резьбо-нарезной инструмент Инструмент для нарезания резьбы Тип THE Наружная резьба Метрическая резьба - Whitworth резьба 'Трубная коническая THE Наружная резьба Наружная резьба (мелкоразмерная обработка) Метрическая резьба Whitworth резьба ‘ Трубная коническая Державки Обозначение Склад Размеры (мм) h b и f hi THE R-33 О 20 20 125 25.0 20 THE R-44 о 25 25 150 32.2 25 Державки Обозначение Склад Размеры мм) h b и f hi THE R1010-33 О 10 10 100 8.6 10 THE R1212-33 о 12 12 100 10.6 12 Пластины Пластины 09.525 1/40 ГЕ 4.76 А тип полный проф. _/w\ I С тип неполн. проф. В тип полный проф. -лч I D тип 1 полный проф. Обозначение Склад Шаг Радиус при вершне Или профиля 0° Тип Держав- ка Кермет ГС без покр T1500A Т1200А Т12А ST10P АЗО ММ ниток/дюйм NE R080 0.80 - 0.08 60 А NE R100 1.00 - 0.11 60 А NE R125 1.25 - 0.15 60 В NE R150 1.50 - 0.18 60 В NE R175 1.75 - 0.22 60 В NE R200 2.00 - 0.25 60 В THER-33 THFR-44 NE R250 2.50 - 0.33 60 В NE R0815 О 0.80-1.50 - 0.08 60 С NE R1530 О о 1.50-3.00 - 0.18 60 С WE R1410 - 14-10 0.21 55 С WE R2416 о А - 24-16 0.11 55 С PTE R28 - 28 0.99 55 D PTE R19 - 19 0.15 55 D 09.525 Лр 1-40 ГЕ 4.76 А тип полный проф. В тип полный проф. \У\ С тип неполн. проф. полный проф. ЛЧ Ртип 1 Склад Шаг Радиус Мш Обозначение Кермет ГС без покр при профиля Тип Двркнв- ниток/дюйм зершне Т1500А Т1200А Т12А ST10P АЗО ММ 0° NE R080 0.80 - 0.08 60 А NE R100 1.00 - 0.11 60 А NE R125 1.25 - 0.15 60 В NE R150 1.50 - 0.18 60 В NE R175 1.75 - 0.22 60 В THE NE R200 2.00 - 0.25 60 В NE R250 2.50 - 0.33 60 В THF NE R0815 О 0.80-1.50 - 0.08 60 С R1212-33 NE R1530 1.50-3.00 - 0.18 60 С WE R1410 - 14-10 0.21 55 С WE R2416 А - 24-16 0.11 55 С РТЕ R28 - 28 0.99 55 D РТЕ R19 - 19 0.15 55 D Комплектующие Комплектующие F40 позиция будет заменена на сплав Т1500А
