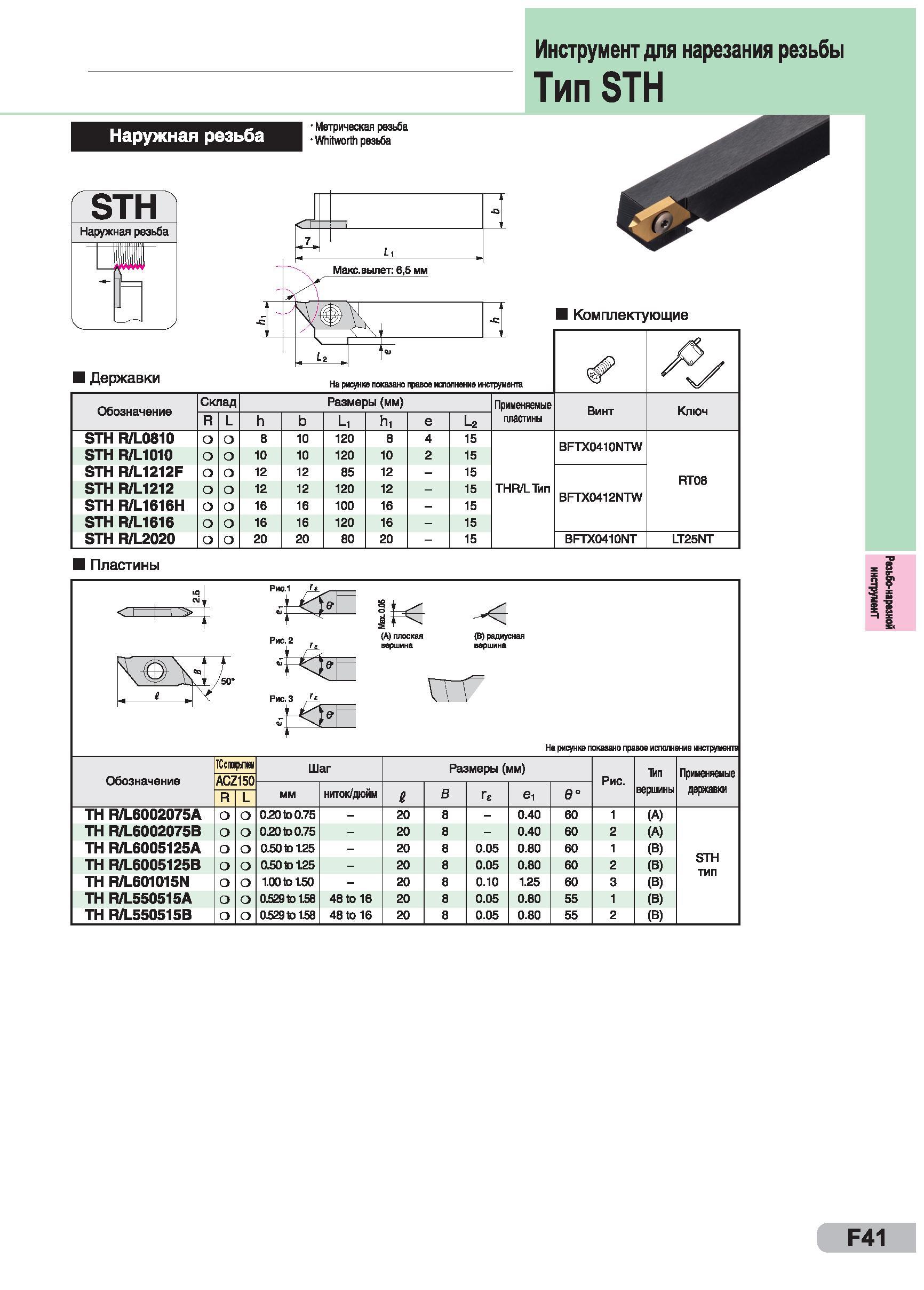

225 Каталог SUMITOMO 2014 Сборный и монолитный металлорежущий инструмент Стр.F41

Каталог SUMITOMO 2014 Металлорежущий инструмент Стр. F41 0225 Lab2u

Инструмент для нарезания резьбы Тип STH Наружная резьба Метрическая резьба Whitworth резьба Державки Комплектующие На рисунке показано правое исполнение инструмент Обозначение STH R/L0810 STH R/L1010 STH R/L1212F STH R/L1212 STH R/L1616H STH R/L1616 STH R/L2020 Склад R Размеры (мм) 8 10 12 12 16 16 20 10 10 12 12 16 16 20 Li 120 120 85 120 100 120 80 hi 8 10 12 12 16 16 20 15 15 15 15 15 15 15 Применяемые пластины THR/LTiin Винт BFTX0410NTW BFTX0412NTW BFTX0410NT Ключ RT08 LT25NT Пластины Рис.1 Ла. с к , е Рис.2 (А) плоская вершина (В) радиусная вершина На рисунка показано правое ислшкенив инструмента Обозначение ТС с парт ; Шаг Размеры (мм) Рис. Тип вершины Применяемые державки ACZ150 мм ниток/дюйм & В re ei Q° R L ТН R/L6002075A О о 020 to 0.75 - 20 8 - 0.40 60 1 (A) ТН R/L6002075B О о 050 to 0.75 - 20 8 0.40 60 2 (A) ТН R/L6005125A 050 to 1.25 - 20 8 0.05 0.80 60 1 (В) STH ТН R/L6005125B 050 to 125 - 20 8 0.05 0.80 60 2 (В) ТН R/L601015N 1.00 to 1.50 - 20 8 0.10 1.25 60 3 (В) ТН R/L550515A 0529 to 158 48 to 16 20 8 0.05 0.80 55 1 (В) ТН R/L5S0515B 0529 to 158 48 to 16 20 8 0.05 0.80 55 2 (В) F41 Резьбо-нарезной инструмент
