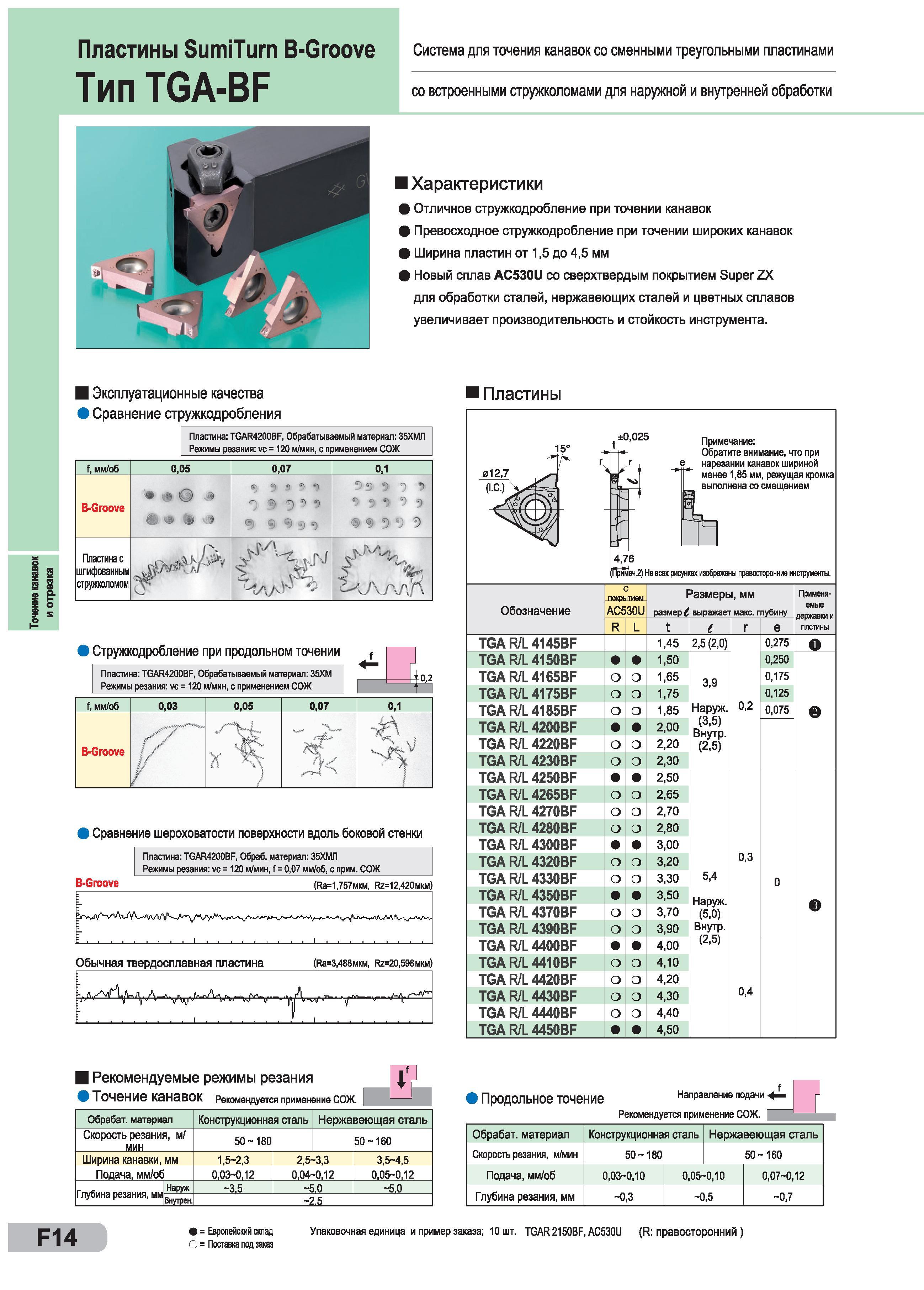

Точение канавок и отрезка Пластины SumiTurn B-Groove Тип TGA-BF Система для точения канавок со сменными треугольными пластинами со встроенными стружколомами для наружной и внутренней обработки Характеристики Отличное стружкодробление при точении канавок Превосходное стружкодробление при точении широких канавок Ширина пластин от 1,5 до 4,5 мм Новый сплав AC530U со сверхтвердым покрытием Super ZX для обработки сталей, нержавеющих сталей и цветных сплавов увеличивает производительность и стойкость инструмента. Эксплуатационные качества Сравнение стружкодробления Пластина TGAR4200BF, Обрабатываемый материал 35ХМЛ Режимы резания vc = 120 м/мин, с применением СОЖ f, мм/об 0,05 0,07 0,1 B-Groove 9 49 G) 5 5 9 ) 0 С) ff) 55 51) 3 5 i ) 5 <5) 5 ) 9 Пластина с шлифованным стружколомом От w v /JVN. J 4ft Стружкодробление при продольном точении °,2 Пластина TGAR4200BF, Обрабатываемый материал 35ХМ Режимы резания vc = 120 м/мин, с применением СОЖ Ч f, мм/об 0,03 0,05 0,07 0,1 B-Groove ( К 71 r -i-4 X Сравнение шероховатости поверхности вдоль боковой стенки Пластина TGAR4200BF, Обраб. материал 35ХМЛ Режимы резания vc = 120 м/мин, f = 0,07 мм/об, с прим. СОЖ B-Groove (Ra=1,757MKM, Rz=12,420mkm) I i Обычная твердосплавная пластина (Ra=3,488MKM, Rz=20,598mkm) i i i Пластины ±0,025 Примечание Обратите внимание, что при е нарезании канавок шириной менее 1,85 мм, режущая кромка выполнена со смещением Примеч.2) На всех рисунках изображены правосторонние инструменты. Обозначение с покрытием AC530U Размеры, мм размер t выражает макс. глубину Применяемые державки и R L t t е плстины TGAR/L 4145BF 1,45 2,5 (2,0) 0,275 О TGAR/L 4150BF 1,50 0,250 TGAR/L 4165BF О о 1,65 3,9 0,175 TGAR/L 4175BF О о 1,75 0,2 0,125 TGAR/L 4185BF 1,85 Наруж. (3.5) Внутр. (2.5) 0,075 TGA R/L 4200BF 2,00 TGA R/L 4220BF 2,20 TGA R/L 4230BF 2,30 TGA R/L 4250BF 2,50 TGA R/L 4265BF 2,65 TGA R/L 4270BF 2,70 TGA R/L 4280BF 2,80 TGA R/L 4300BF 3,00 TGA R/L 4320BF 3,20 0,3 TGA R/L 4330BF 3,30 5,4 0 TGA R/L 4350BF 3,50 Наруж. (5,0) TGA R/L 4370BF 3,70 TGA R/L 4390BF 3,90 Внутр. (2,5) TGA R/L 4400BF 4,00 TGA R/L 4410BF 4,10 TGA R/L 4420BF 4,20 TGA R/L 4430BF 4,30 0,4 TGA R/L 4440BF 4,40 TGA R/L 4450BF 4,50 I Рекомендуемые режимы резания (Точение канавок Рекомендуется применение СОЖ. Обрабат. материал Конструкционная сталь Нержавеющая сталь Скорость резания, м/ мин 50-180 50-160 Ширина канавки, мм 1,5-2,3 2,5-3,3 3,5-4,5 Подача, мм/об 0,03-0,12 0,04-0,12 0,05-0,12 Глубина резания, мм Наруж. -3,5 -5,0 -5,0 Внутрен -2.5 Продольное точение Направление подачи 4 Рекомендуется применение СОЖ. Обрабат. материал Конструкционная сталь Нержавеющая сталь Скорость резания, м/мин 50-180 50-160 Подача, мм/об 0,03-0,10 0,05-0,10 0,07-0,12 Глубина резания, мм -0,3 -0,5 -0,7 = Европейский склад Упаковочная единица и пример заказа; 10 шт. TGAR2150BF, AC530U (R правосторонний) 0 = Поставка под заказ
