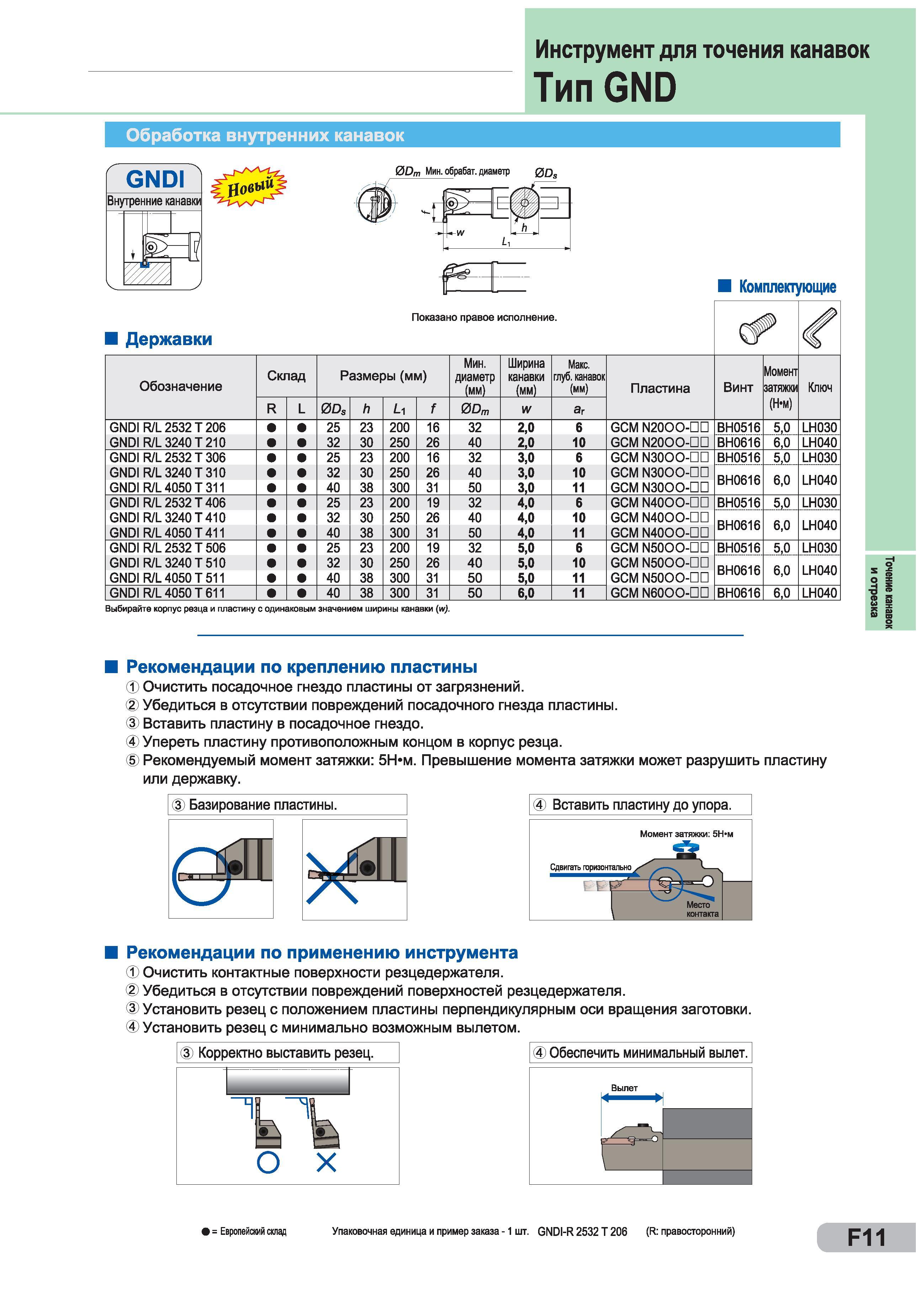

Инструмент для точения канавок Тип GND Обработка внутренних канавок Показано правое исполнение. Державки Q / Обозначение Склад Размеры (мм) Мин. диаметр (мм) Ширина канавки (мм) Макс. глуб.канавок (мм) Пластина Винт Момент затяжки (Н м) Ключ R L 0DS h Li f 0Dm W а, GNDI R/L 2532 T 206 25 23 200 16 32 2,0 6 GCM N2000-DD ВН0516 5,0 LH030 GNDI R/L 3240 T 210 32 30 250 26 40 2,0 10 GCM N2000-00 ВН0616 6,0 LH040 GNDI R/L 2532 T 306 25 23 200 16 32 3,0 6 GCM N3000-DD ВН0516 5,0 LH030 GNDI R/L 3240 T 310 32 30 250 26 40 3,0 10 GCM N3000-DD ВН0616 6,0 LH040 GNDI R/L 4050 T 311 40 38 300 31 50 3,0 11 GCM N3000-DD GNDI R/L 2532 Т 406 25 23 200 19 32 4,0 6 GCM N4000-DD ВН0516 5,0 LH030 GNDI R/L 3240 Т 410 32 30 250 26 40 4,0 10 GCM N4000-DD ВН0616 6,0 LH040 GNDI R/L 4050 Т 411 40 38 300 31 50 4,0 11 GCM N4000-00 GNDI R/L 2532 Т 506 25 23 200 19 32 5,0 6 GCM N5000-DD ВН0516 5,0 LH030 GNDI R/L 3240 Т 510 32 30 250 26 40 5,0 10 GCM N5000-DD ВН0616 6,0 LH040 GNDI R/L 4050 Т 511 40 38 300 31 50 5,0 11 GCM N5000-DD GNDI R/L 4050 Т 611 40 38 300 31 50 6,0 11 GCM N6000-DD ВН0616 6,0 LH040 Выбирайте корпус резца и пластину с одинаковым значением ширины канавки (w). Рекомендации по креплению пластины Очистить посадочное гнездо пластины от загрязнений. 2) Убедиться в отсутствии повреждений посадочного гнезда пластины. 3) Вставить пластину в посадочное гнездо. (4) Упереть пластину противоположным концом в корпус резца. 5) Рекомендуемый момент затяжки 5Н м. Превышение момента затяжки может разрушить пластину или державку. з Базирование пластины. (ОЙТ Рекомендации по применению инструмента Очистить контактные поверхности резцедержателя. (2) Убедиться в отсутствии повреждений поверхностей резцедержателя. 3) Установить резец с положением пластины перпендикулярным оси вращения заготовки. 4 Установить резец с минимально возможным вылетом. (4) Вставить пластину до упора. 4 Обеспечить минимальный вылет. Вылет -j д о \ = Европейский склад Упаковочная единица и пример заказа -1 шт. GNDI-R 2532 Т 206 (R правосторонний) Точение канавок и отрезка
