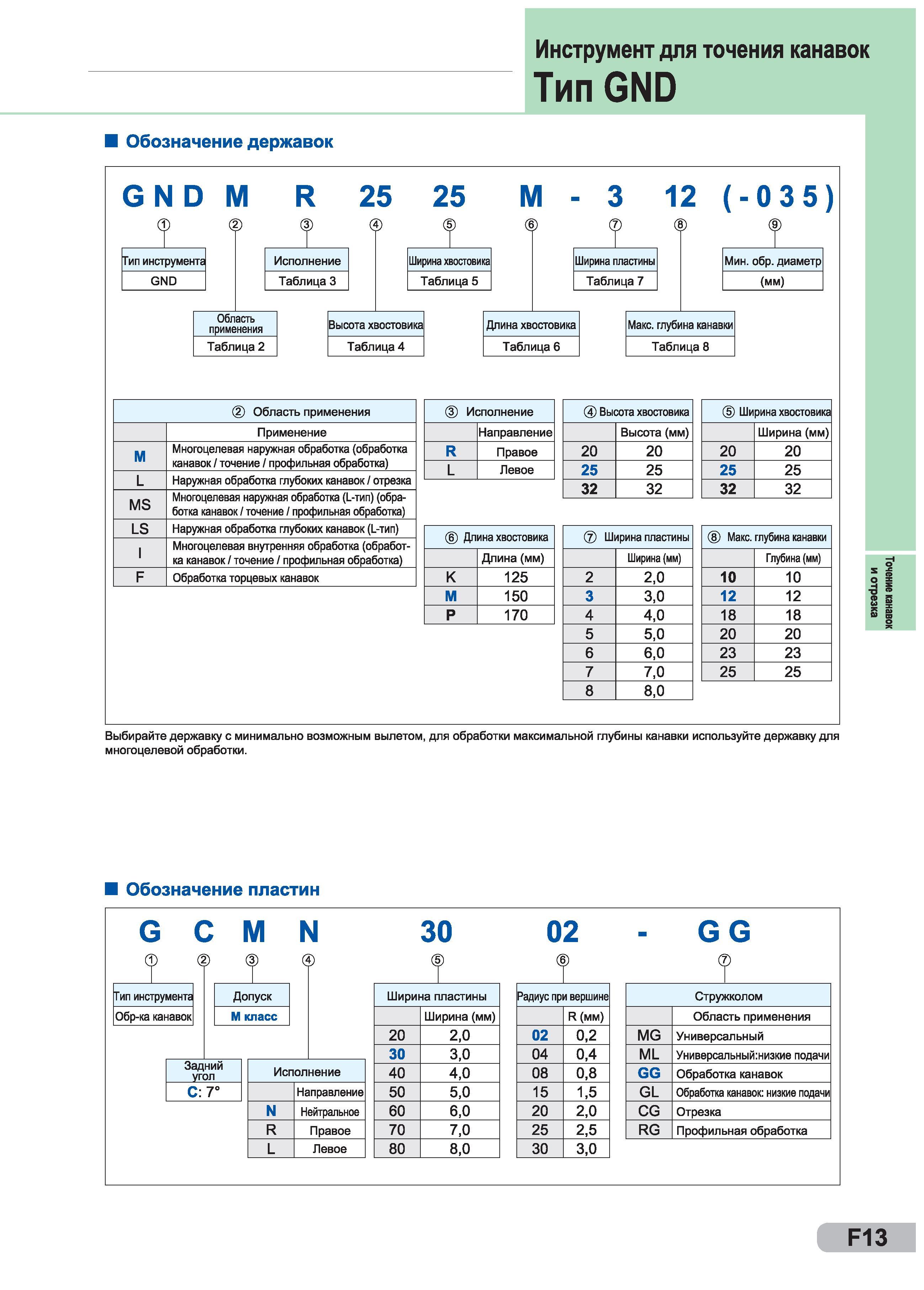

Инструмент для точения канавок Тип GND Обозначение державок GND М Тип инструмента GND R 25 25 Исполнение Таблица 3 М 3 12 (-035) Ширина хвостовика Таблица 5 Ширина пластины Таблица 7 Мин. обр. диаметр (мм) Область применения Высота хвостовика Длина хвостовика Макс. глубина канавки Таблица 2 Таблица 4 Таблица 6 Таблица 8 (D Исполнение Направление R Правое L Левое Область применения Применение М Многоцелевая наружная обработка (обработка канавок / точение / профильная обработка) L Наружная обработка глубоких канавок / отрезка MS Многоцелевая наружная обработка (L-тип) (обработка канавок / точение / профильная обработка) LS Наружная обработка глубоких канавок (L-тип) I Многоцелевая внутренняя обработка (обработка канавок / точение / профильная обработка) F Обработка торцевых канавок (5) Ширина хвостовика Ширина (мм) 20 20 25 25 32 32 (4) Высота хвостовика Высота (мм) 20 20 25 25 32 32 (6) Длина хвостовика Длина (мм) К 125 М 150 Р 170 Макс. глубина канавки Глубина (мм) 10 10 12 12 18 18 20 20 23 23 25 25 Ширина пластины Ширина (мм) 2 2,0 3 3,0 4 4,0 5 5,0 6 6,0 7 7,0 8 8,0 Выбирайте державку с минимально возможным вылетом, для обработки максимальной глубины канавки используйте державку для многоцелевой обработки. Обозначение пластин G L Т С % D М Т t 4 30 02 - GG Тип инструмента Допуск Ширина пластины Радиус при вершине Стружколом Обр-ка канавок М класс Ширина (мм) R (мм) Область применения 20 2,0 02 0,2 MG Универсальный 30 3,0 04 0,4 ML Универсальный:низкие подачи Заднии угол Исполнение 40 4,0 08 0,8 GG Обработка канавок С 7° Направление 50 5,0 15 1,5 GL Обработка канавок низкие подачи N Нейтральное 60 6,0 20 2,0 CG Отрезка R Правое 70 7,0 25 2,5 RG Профильная обработка L Левое 80 8,0 30 3,0 F13 Точение канавок и отрезка
