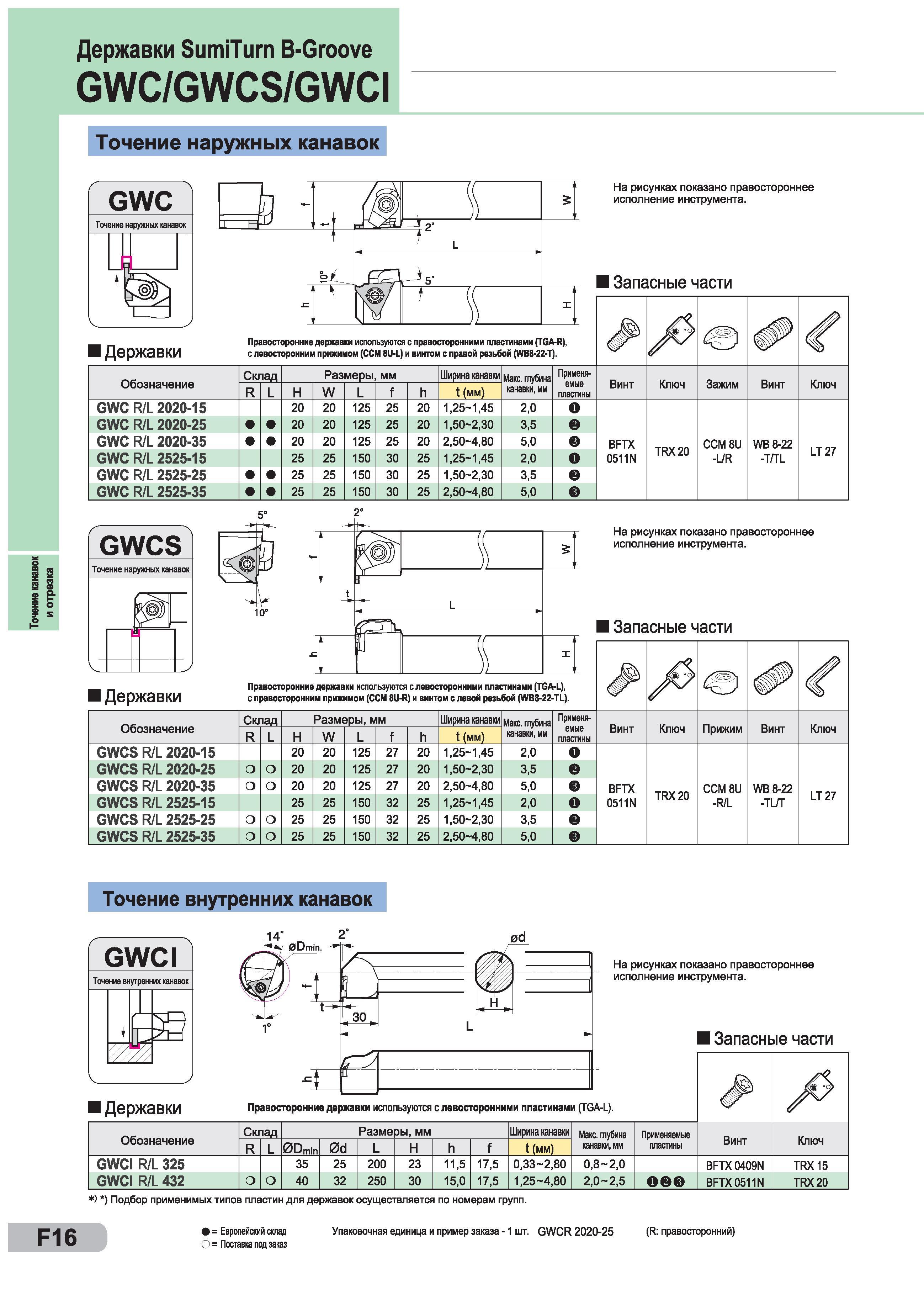

200 Каталог SUMITOMO 2014 Сборный и монолитный металлорежущий инструмент Стр.F16

Каталог SUMITOMO 2014 Металлорежущий инструмент Стр. F16 0200 Lab2u

Точение канавок и отрезка Державки SumiTurn B-Groove GWC/GWCS/GWCI Точение наружных канавок f GWC 1 Точение наружных канавок J V 7 L <=> t 5° ‘ \1 f 1> I На рисунках показано правостороннее исполнение инструмента. I Запасные части I Державки Правосторонние державки используются с правосторонними пластинами (TGA-R), с левосторонним прижимом (ССМ 8U-L) и винтом с правой резьбой (WB8-22-T). Обозначение Склад R L Размеры, мм W f Ширина канавки t (мм) Макс. глубина канавки, мм Применя- емые пластины Винт Ключ Зажим Винт Ключ GWC R/L 2020-15 GWC R/L 2020-25 GWC R/L 2020-35 GWC R/L 2525-15 GWC R/L 2525-25 GWC R/L 2525-35 20 20 20 25 25 25 20 20 20 25 25 25 125 125 125 150 150 150 25 25 25 30 30 30 20 20 20 25 25 25 1.25-1,45 1.50-2,30 2.50-4,80 1.25-1,45 1.50-2,30 2.50-4,80 2,0 3.5 5.0 2.0 3.5 5,0 О е 0 о 0 BFTX 0511N TRX20 ССМ 8U -L/R WB 8-22 -7П1 LT27 GWCS Точение наружных канавок На рисунках показано правостороннее исполнение инструмента. I Запасные части I Державки Правосторонние державки используются с левосторонними пластинами (TGA-L), с правосторонним прижимом (ССМ 8U-R) и винтом с левой резьбой (WB8-22-TL). Обозначение Склад Размеры, мм W f Ширина канавки t (мм) Макс. глубина Применя- емые пластины Винт Ключ Прижим Винт Ключ GWCS R/L 2020-15 GWCS R/L 2020-25 GWCS R/L 2020-35 GWCS R/L 2525-15 GWCS R/L 2525-25 GWCS R/L 2525-35 20 20 20 25 25 25 20 20 20 25 25 25 125 125 125 150 150 150 27 27 27 32 32 32 20 20 20 25 25 25 1.25-1,45 1.50-2,30 2.50-4,80 1.25-1,45 1.50-2,30 2.50-4,80 2,0 3.5 5.0 2.0 3.5 5,0 О 0 BFTX 0511N TRX20 ССМ 8U -R/L WB 8-22 -тит LT27 Точение внутренних канавок I Державки На рисунках показано правостороннее исполнение инструмента. I Запасные части Правосторонние державки используются с левосторонними пластинами (TGA-L). Обозначение Склад 0D„ Размеры, мм 0d Н Ширина канавки t (мм) Макс. глубина канавки, мм Применяемые пластины Винт Ключ GWCI R/L 325 GWCI R/L 432 35 40 25 32 200 250 23 30 11,5 15,0 17.5 17.5 0,33-2,80 1,25-4,80 0,8-2,0 2,0-2,5 BFTX0409N BFTX0511N TRX15 TRX20 ) ) Подбор применимых типов пластин для державок осуществляется по номерам групп. F16 = Европейский склад С> = Поставка под заказ Упаковочная единица и пример заказа -1 шт. GWCR 2020-25 (R правосторонний)
