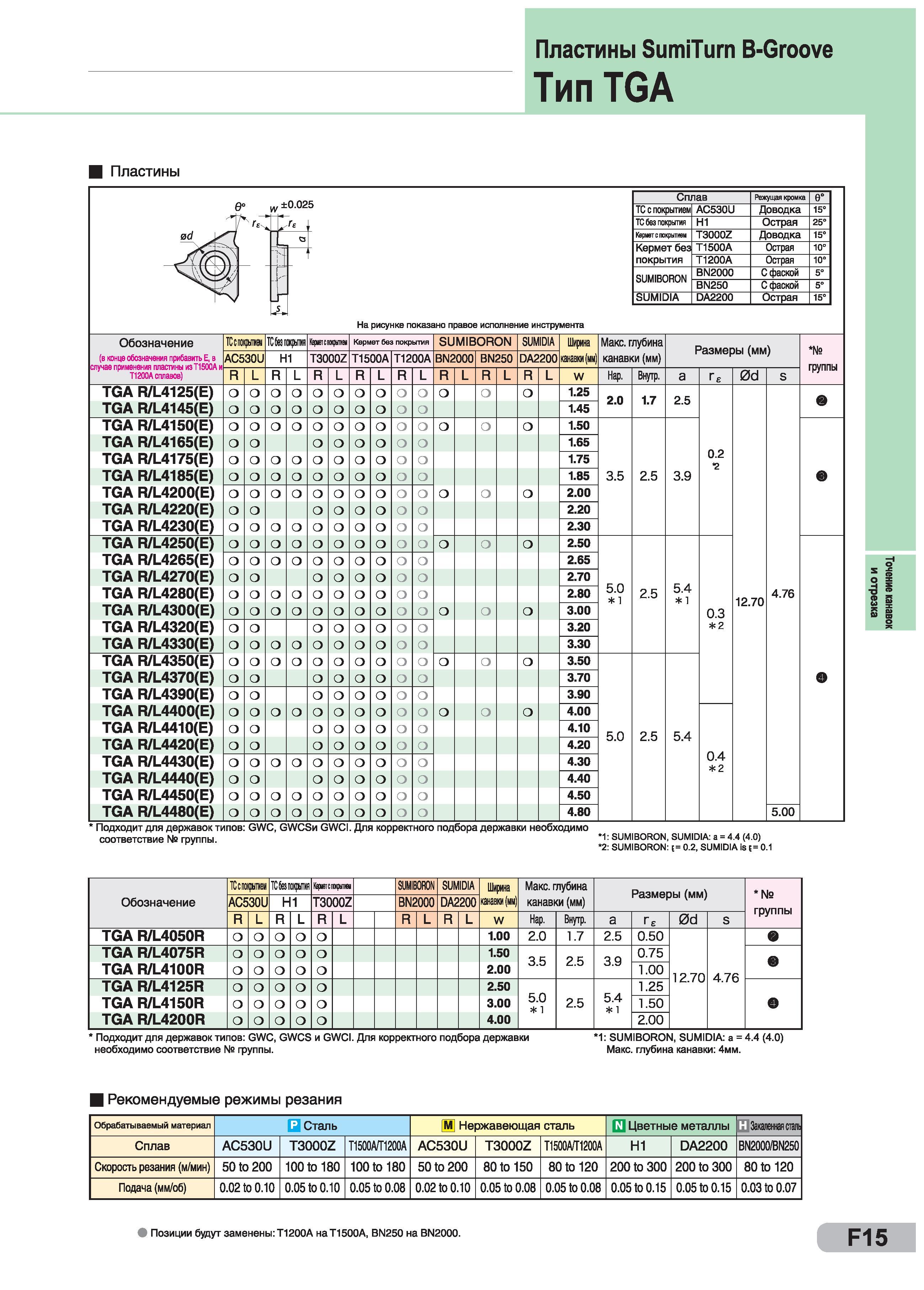

Пластины SumiTurn В-Groove Тип TGA Пластины ±0.025 Сплав Режущая кромка 0“ ТС с покрытием AC530U Доводка 15° ТС без покрытия Н1 Острая 25° Кермет с покрытием T3000Z Доводка 15° Кермет без покрытия Т1500А Острая 10° T1200A Острая 10° SUMIBORON BN2000 С фаской 5° BN250 С фаской 5° SUMIDIA DA2200 Острая 15° На рисунке показано правое исполнение инструмента Обозначение ТСспокрышем ТСбезпокрышн Ktpncmfum Кермет без покрытая SUMIBORON SUMIDIA Ширина Макс. глубина Размеры (мм) № группы (в конце обозначения прибавить Е, в AC530U Н1 T3000Z Т1500А Т1200А BN2000 BN250 DA2200 шавки (мм) канавки (мм) Т1200А сплавов) R L R L R L R L R L R L R L R L W Нар. Внутр. а Ге 06 S TGA R/L4125(E) О 1.25 2.0 1.7 2.5 е TGA R/L4145(E) О о 1.45 TGA R/L4150(E) о 1.50 TGA R/L4165(E) 1.65 0.2 2 TGA R/L4175(E) 1.75 TGA R/L4185(E) 1.85 3.5 2.5 3.9 TGA R/L4200(E) о 2.00 TGA R/L4220(E) 2.20 TGA R/L4230(E) 2.30 TGA R/L4250(E) о 2.50 TGA R/L4265(E) 2.65 TGA R/L4270(E) 2.70 5.0 1 5.4 1 TGA R/L4280(E) 2.80 2.5 12.70 4.76 TGA R/L4300(E) о 3.00 0.3 TGA R/L4320(E) 3.20 2 TGA R/L4330(E) 3.30 TGA R/L4350(E) о 3.50 TGA R/L4370(E) 3.70 о TGA R/L4390(E) 3.90 TGA R/L4400(E) о 4.00 TGA R/L4410(E) 4.10 5.0 2.5 5.4 TGA R/L4420(E) 4.20 0.4 2 TGA R/L4430(E) 4.30 TGA R/L4440(E) 4.40 TGA R/L4450(E) 4.50 TGA R/L4480(E) 4.80 5.00 Подходит для державок типов GWC, GWCSn GWCI. Для корректного подбора державки необходимо соответствие № группы. 1 SUMIBORON, SUMIDIA а = 4.4 (4.0) 2 SUMIBORON = 0.2, SUMIDIA Is s = 0.1 Обозначение ТС мокрым ТС без поприщ Керивтспйфыш SUMIBORON SUMIDIA Ширина шавки (мм) Макс. глубина канавки (мм) Размеры (мм) № группы AC530U Н1 T3000Z BN2000 DA2200 R L R L R L R L R L W Нар. Внутр. а гЕ 06 S TGA R/L4050R О 1.00 2.0 1.7 2.5 0.50 12.70 4.76 TGA R/L4075R О 1.50 3.5 2.5 3.9 0.75 9 TGA R/L4100R о 2.00 1.00 TGA R/L4125R о 2.50 5.0 1 2.5 5.4 1 1.25 О TGA R/L4150R о 3.00 1.50 TGA R/L4200R о 4.00 2.00 Подхсщит для державок типов GWC, GWCS и GWCI. Для корректного подбора державки 1 SUMIBORON, SUMIDIA а = 4.4 (4.0) необходимо соответствие № группы. Макс. глубина канавки 4мм. Рекомендуемые режимы резания Обрабатываемый материал Е Сталь M Нержавеющая сталь d Цветные металлы Закаленная crant Сплав AC530U T3000Z Л500А/П200А AC530U T3000Z T1500A/T1200A Н1 DA2200 BN2000/BN250 Скорость резания (м/мин) 50 to 200 100 to 180 100 to 180 50 to 200 80 to 150 80 to 120 200 to 300 200 to 300 80 to 120 Подача (мм/об) 0.02 to 0.10 0.05 to 0.10 0.05 to 0.08 0.02 to 0.10 0.05 to 0.08 0.05 to 0.08 0.05 to 0.15 0.05 to 0.15 0.03 to 0.07 О Позиции будут заменены Т1200А на T1500A, BN250 на BN2000. F15 Точение канавок и отрезка
