Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system SUMITOMO | Каталог SUMITOMO 2014 Сборный и монолитный металлорежущий инструмент (Всего 534 стр.) |
|||||

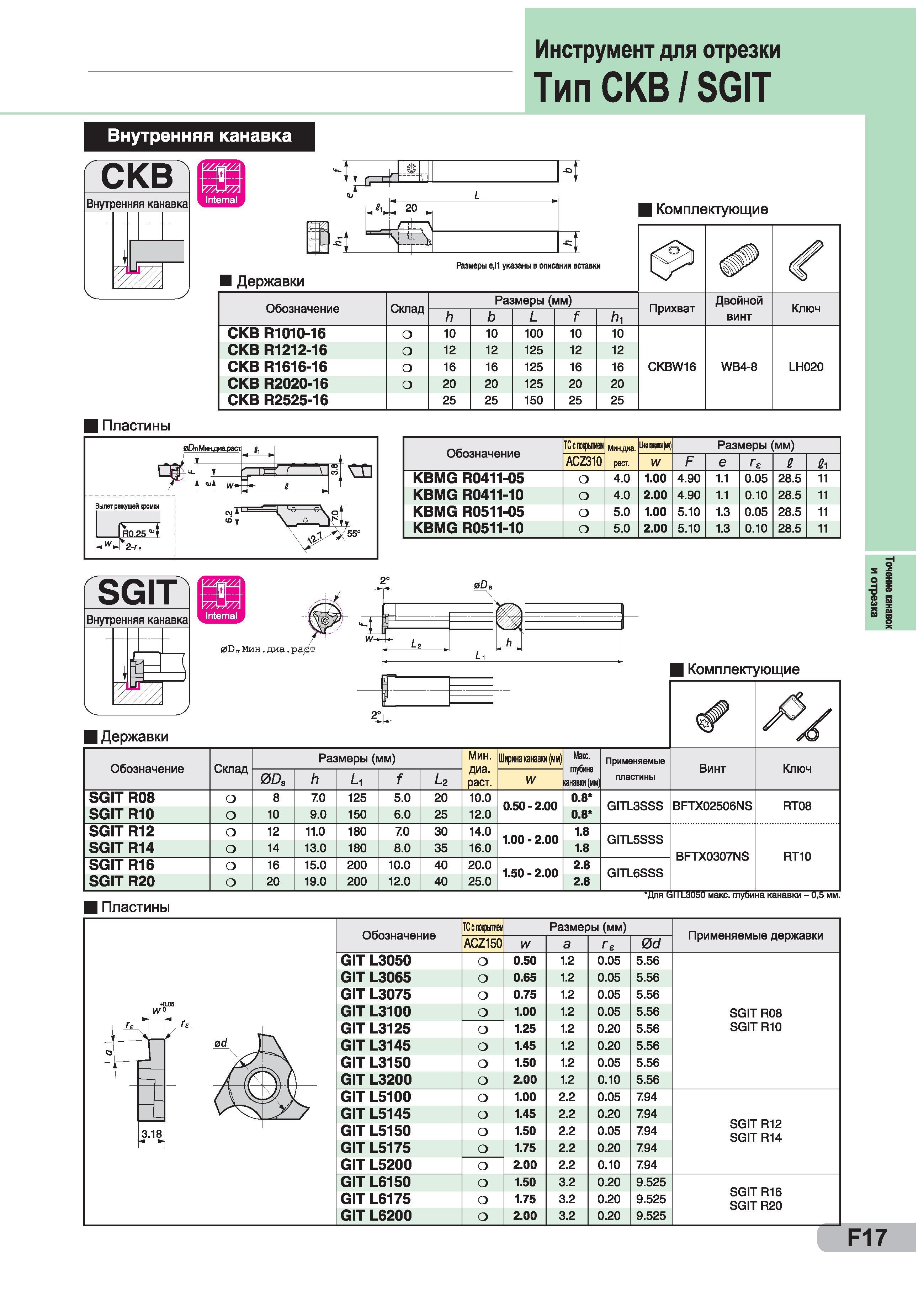

201 Каталог SUMITOMO 2014 Сборный и монолитный металлорежущий инструмент Стр.F17 |
|||||
Каталог SUMITOMO 2014 Металлорежущий инструмент Стр. F17 0201 Lab2u Инструмент для отрезки Тип СКВ / SGIT Внутренняя канавка СКВ Внутренняя канавка QJ uA , 20 L \ Комплектующие Размеры е,11 указаны в описании вставки Державки Обозначение СКВ R1010-16 СКВ R1212-16 СКВ R1616-16 СКВ R2020-16 СКВ R2525-16 Склад О о Размеры (мм) 10 12 16 20 25 10 12 16 20 25 100 125 125 125 150 10 12 16 20 25 10 12 16 20 25 Прихват CKBW16 Двойной винт WB4-8 Ключ LH020 I Пластины Обозначение ТС с пофьпием Мин.диа. раст. Цмшнф) Размеры (мм) ACZ310 W F е Ге 2 KBMG R0411-05 О 4.0 1.00 4.90 1.1 0.05 28.5 11 KBMG R0411-10 о 4.0 2.00 4.90 1.1 0.10 28.5 11 KBMG R0511-05 о 5.0 1.00 5.10 1.3 0.05 28.5 11 KBMG R0511-10 о 5.0 2.00 5.10 1.3 0.10 28.5 11 SGIT Внутренняя канавка га 0D mМин.диа.раст 0D s Державки 2° Комплектующие Обозначение Склад Размеры (мм) 0DS Ц Мин. диа. раст. Ширина канавки (мм) w Макс. глубина (мм) Применяемые пластины Винт Ключ SGIT R08 SGIT R10 8 10 7.0 9.0 125 150 5.0 6.0 20 25 10.0 12.0 0.50-2.00 0.8 0.8 GITL3SSS BFTX02506NS RT08 SGIT R12 SGIT R14 12 14 11.0 13.0 180 180 7.0 8.0 30 35 14.0 16.0 1.00 - 2.00 1.8 1.8 GITL5SSS SGIT R16 SGIT R20 16 20 15.0 19.0 200 200 10.0 12.0 40 40 20.0 25.0 1.50 - 2.00 2.8 2.8 BFTX0307NS RT10 GITL6SSS "Для Сз IL3050 макс. глубина канавки - 0,5 мм. I Пластины Обозначение ГСспокрмп Размеры (мм) Применяемые державки ACZ150 W а Ге 0d GIT L3050 О 0.50 1.2 0.05 5.56 GIT L3065 О 0.65 1.2 0.05 5.56 GIT L3075 о 0.75 1.2 0.05 5.56 I w GIT L3100 о 1.00 1.2 0.05 5.56 SGIT R08 SGIT R10 Ге GIT L3125 о 1.25 1.2 0.20 5.56 3 0d ) GIT L3145 о 1.45 1.2 0.20 5.56 GIT L3150 о 1.50 1.2 0.05 5.56 GIT L3200 о 2.00 1.2 0.10 5.56 / V 'V. GIT L5100 о 1.00 2.2 0.05 7.94 GIT L5145 о 1.45 2.2 0.20 7.94 SGIT R12 SGIT R14 3.18 GIT L5150 о 1.50 2.2 0.05 7.94 GIT L5175 о 1.75 2.2 0.20 7.94 GIT L5200 о 2.00 2.2 0.10 7.94 GIT L6150 о 1.50 3.2 0.20 9.525 SGIT R16 SGIT R20 GIT L6175 о 1.75 3.2 0.20 9.525 GIT L6200 о 2.00 3.2 0.20 9.525 F17 Точение канавок и отрезка |
|||||
