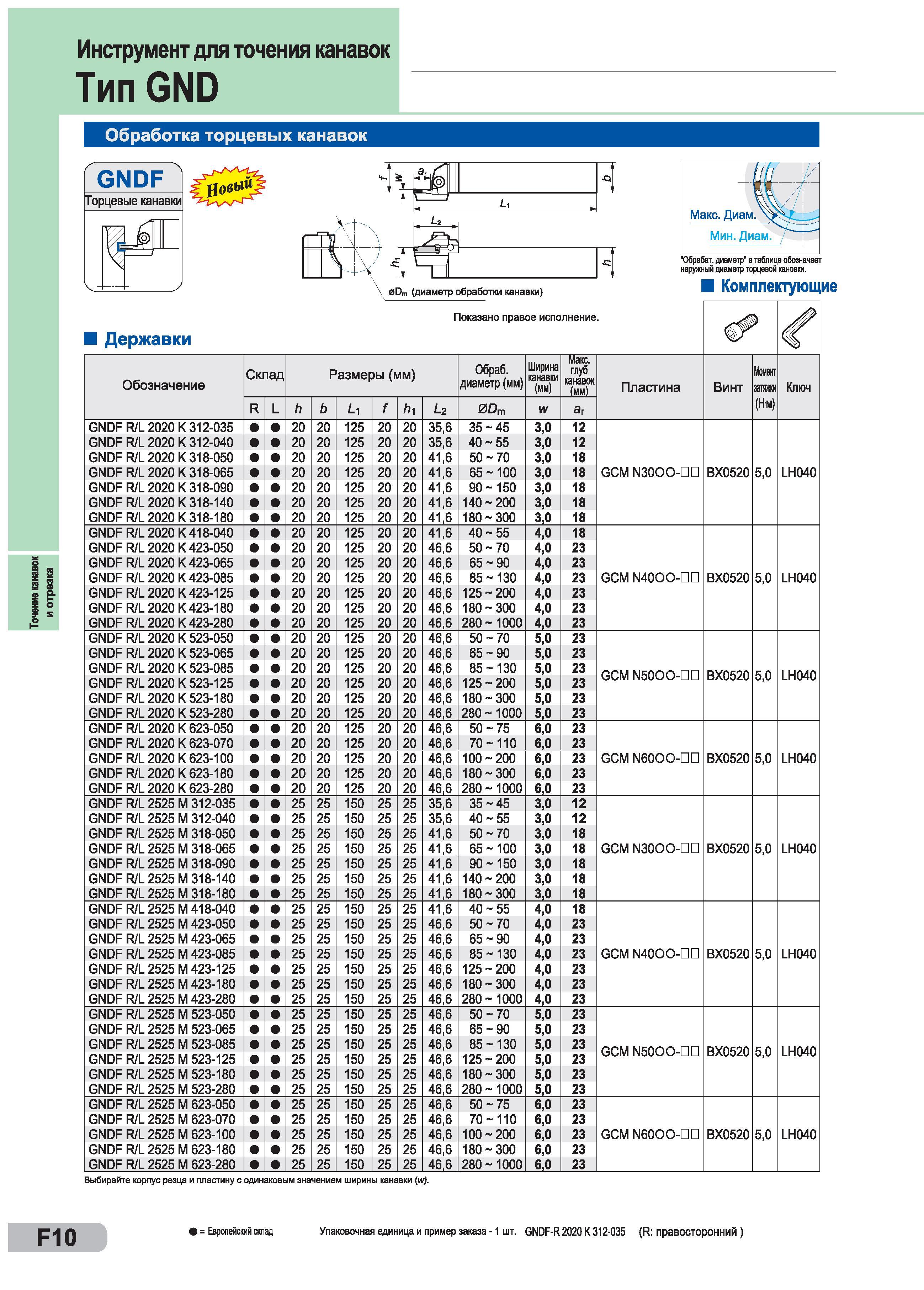

Точение канавок и отрезка Инструмент для точения канавок Тип GND Обработка торцевых канавок GNDF Торцевые канавки v - и 1 J jjoebiftj Макс. Диам. \ Мин. Диам. / "Обрабат. диаметр" в таблице обозначает наружный диаметр торцевой кановки. Комплектующие Показано правое исполнение. Державки Обозначение Склад Размеры (мм) Обраб. диаметр (мм) Ширина канавки (мм) Макс. глуб канавок (мм) Пластина Винт Момент загаш (Нм) Ключ R L h Ц f /Л L2 0Dm W аг GNDF R/L 2020 К 312-035 20 20 125 20 20 35,6 35-45 3,0 12 GNDF R/L 2020 К 312-040 20 20 125 20 20 35,6 40-55 3,0 12 GNDF R/L 2020 К 318-050 20 20 125 20 20 41,6 50-70 3,0 18 GNDF R/L 2020 К 318-065 20 20 125 20 20 41,6 65 -100 3,0 18 GCM N3000-DD ВХ0520 5,0 LH040 GNDF R/L 2020 К 318-090 20 20 125 20 20 41,6 90 - 150 3,0 18 GNDF R/L 2020 К 318-140 20 20 125 20 20 41,6 140-200 3,0 18 GNDF R/L 2020 К 318-180 20 20 125 20 20 41,6 180-300 3,0 18 GNDF R/L 2020 К 418-040 20 20 125 20 20 41,6 40-55 4,0 18 GNDF R/L 2020 К 423-050 20 20 125 20 20 46,6 50-70 4,0 23 GNDF R/L 2020 К 423-065 20 20 125 20 20 46,6 65-90 4,0 23 GNDF R/L 2020 К 423-085 20 20 125 20 20 46,6 85 - 130 4,0 23 GCM N4000-DD ВХ0520 5,0 LH040 GNDF R/L 2020 К 423-125 20 20 125 20 20 46,6 125-200 4,0 23 GNDF R/L 2020 К 423-180 20 20 125 20 20 46,6 180-300 4,0 23 GNDF R/L 2020 К 423-280 20 20 125 20 20 46,6 280- 1000 4,0 23 GNDF R/L 2020 К 523-050 20 20 125 20 20 46,6 50-70 5,0 23 GNDF R/L 2020 К 523-065 20 20 125 20 20 46,6 65-90 5,0 23 GNDF R/L 2020 К 523-085 20 20 125 20 20 46,6 85 - 130 5,0 23 GCM N5000-DD BX0520 5,0 LH040 GNDF R/L 2020 К 523-125 20 20 125 20 20 46,6 125-200 5,0 23 GNDF R/L 2020 К 523-180 20 20 125 20 20 46,6 180-300 5,0 23 GNDF R/L 2020 К 523-280 20 20 125 20 20 46,6 280- 1000 5,0 23 GNDF R/L 2020 К 623-050 20 20 125 20 20 46,6 50-75 6,0 23 GNDF R/L 2020 К 623-070 20 20 125 20 20 46,6 70-110 6,0 23 GNDF R/L 2020 К 623-100 20 20 125 20 20 46,6 100-200 6,0 23 GCM N6000-DD BX0520 5,0 LH040 GNDF R/L 2020 К 623-180 20 20 125 20 20 46,6 180-300 6,0 23 GNDF R/L 2020 К 623-280 20 20 125 20 20 46,6 280- 1000 6,0 23 GNDF R/L 2525 М 312-035 25 25 150 25 25 35,6 35-45 3,0 12 GNDF R/L 2525 М 312-040 25 25 150 25 25 35,6 40-55 3,0 12 GNDF R/L 2525 М 318-050 25 25 150 25 25 41,6 50-70 3,0 18 GNDF R/L 2525 М 318-065 25 25 150 25 25 41,6 65 - 100 3,0 18 GCM N3000-DD ВХ0520 5,0 LH040 GNDF R/L 2525 М 318-090 25 25 150 25 25 41,6 90 - 150 3,0 18 GNDF R/L 2525 М 318-140 25 25 150 25 25 41,6 140-200 3,0 18 GNDF R/L 2525 М 318-180 25 25 150 25 25 41,6 180-300 3,0 18 GNDF R/L 2525 М 418-040 25 25 150 25 25 41,6 40-55 4,0 18 GNDF R/L 2525 М 423-050 25 25 150 25 25 46,6 50-70 4,0 23 GNDF R/L 2525 М 423-065 25 25 150 25 25 46,6 65-90 4,0 23 GNDF R/L 2525 М 423-085 25 25 150 25 25 46,6 85 - 130 4,0 23 GCM N4000-DD ВХ0520 5,0 LH040 GNDF R/L 2525 М 423-125 25 25 150 25 25 46,6 125-200 4,0 23 GNDF R/L 2525 М 423-180 25 25 150 25 25 46,6 180-300 4,0 23 GNDF R/L 2525 М 423-280 25 25 150 25 25 46,6 280- 1000 4,0 23 GNDF R/L 2525 М 523-050 25 25 150 25 25 46,6 50-70 5,0 23 GNDF R/L 2525 М 523-065 25 25 150 25 25 46,6 65-90 5,0 23 GNDF R/L 2525 М 523-085 25 25 150 25 25 46,6 85 - 130 5,0 23 GCM N5000-DD ВХ0520 5,0 LH040 GNDF R/L 2525 М 523-125 25 25 150 25 25 46,6 125-200 5,0 23 GNDF R/L 2525 М 523-180 25 25 150 25 25 46,6 180-300 5,0 23 GNDF R/L 2525 М 523-280 25 25 150 25 25 46,6 280- 1000 5,0 23 GNDF R/L 2525 М 623-050 25 25 150 25 25 46,6 50-75 6,0 23 GNDF R/L 2525 М 623-070 25 25 150 25 25 46,6 70-110 6,0 23 GNDF R/L 2525 М 623-100 25 25 150 25 25 46,6 100-200 6,0 23 GCM N6000-DD ВХ0520 5,0 LH040 GNDF R/L 2525 М 623-180 25 25 150 25 25 46,6 180-300 6,0 23 GNDF R/L 2525 М 623-280 25 25 150 25 25 46,6 280- 1000 6,0 23 Выбирайте корпус резца и пластину с одинаковым значением ширины канавки (w). F10 ) = Европейский склад Упаковочная единица и пример заказа -1 шт. GNDF-R 2020 К 312-035 (R правосторонний)
