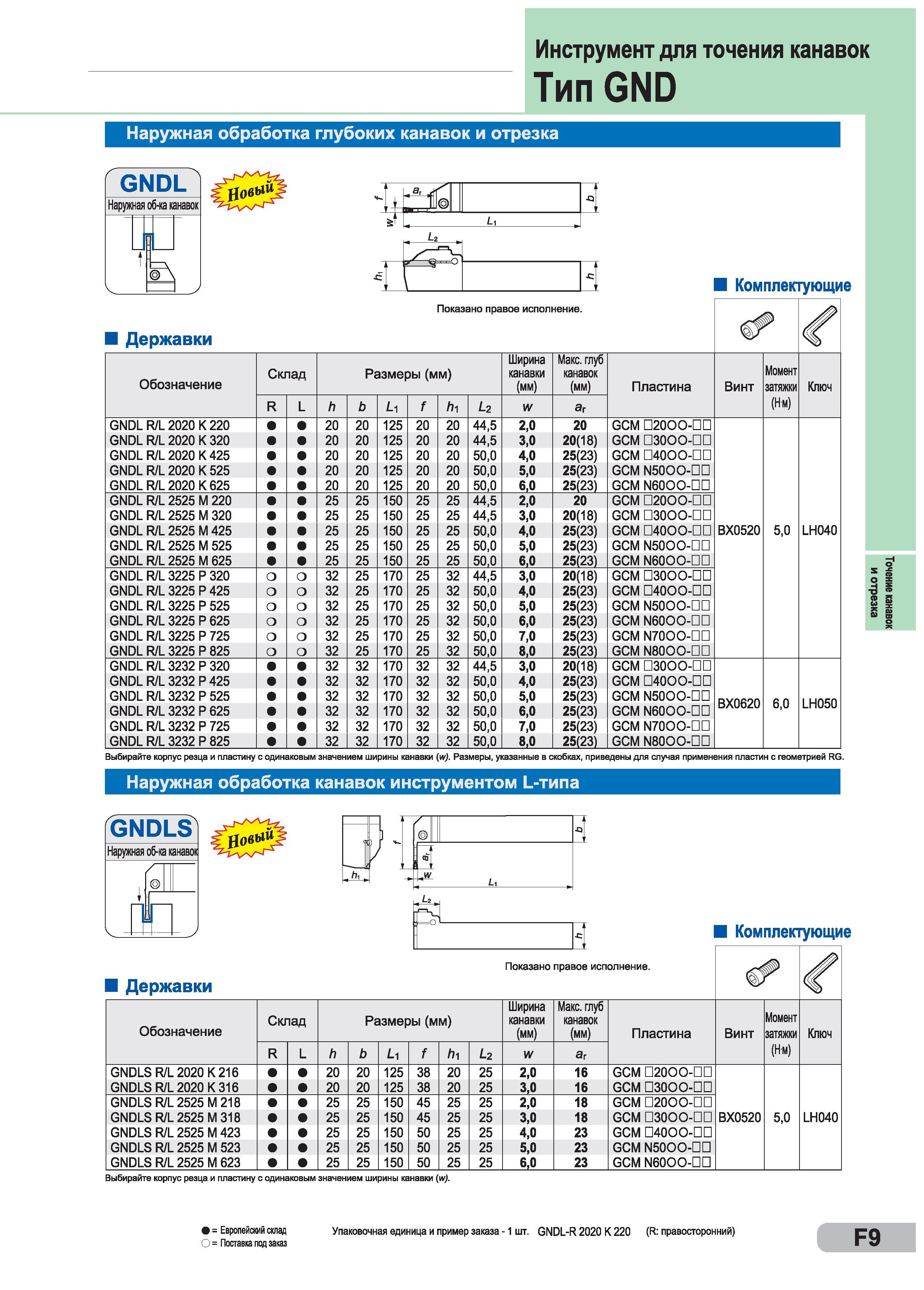

193 Каталог SUMITOMO 2014 Сборный и монолитный металлорежущий инструмент Стр.F9

Каталог SUMITOMO 2014 Металлорежущий инструмент Стр. F9 0193 Lab2u

Инструмент для точения канавок Тип GND Наружная обработка глубоких канавок и отрезка GNDL Наружная об-ка канавок Комплектующие Державки Показано правое исполнение. f Обозначение Склад Размеры (мм) Ширина канавки (мм) Макс. глуб канавок (мм) Пластина Винт Момент затяжки (Нм) Ключ R L h Li f / 1 /-2 W Эг GNDL R/L 2020 К 220 20 20 125 20 20 44,5 2,0 20 GCM П2000-ПП GNDL R/L 2020 К 320 20 20 125 20 20 44,5 3,0 20(18) GCM ПЗООО-ПП GNDL R/L 2020 К 425 20 20 125 20 20 50,0 4,0 25(23) GCM П4000-ПП GNDL R/L 2020 К 525 20 20 125 20 20 50,0 5,0 25(23) GCM N5000-DD GNDL R/L 2020 К 625 20 20 125 20 20 50,0 6,0 25(23) GCM N6000-DD GNDL R/L 2525 М 220 25 25 150 25 25 44,5 2,0 20 GCM П2000-ПП GNDL R/L 2525 М 320 25 25 150 25 25 44,5 3,0 20(18) GCM ПЗООО-ПП GNDL R/L 2525 М 425 25 25 150 25 25 50,0 4,0 25(23) GCM П4000-ПП BX0520 5,0 LH040 GNDL R/L 2525 М 525 25 25 150 25 25 50,0 5,0 25(23) GCM N5000-nn GNDL R/L 2525 М 625 25 25 150 25 25 50,0 6,0 25(23) GCM N6000-nn GNDL R/L 3225 Р 320 О о 32 25 170 25 32 44,5 3,0 20(18) GCM ПЗООО-ПП GNDL R/L 3225 Р 425 О о 32 25 170 25 32 50,0 4,0 25(23) GCM П4000-ПП GNDL R/L 3225 Р 525 О о 32 25 170 25 32 50,0 5,0 25(23) GCM N5000-nn GNDL R/L 3225 Р 625 32 25 170 25 32 50,0 6,0 25(23) GCM N6000-nn GNDL R/L 3225 Р 725 32 25 170 25 32 50,0 7,0 25(23) GCM N7000-nn GNDL R/L 3225 Р 825 32 25 170 25 32 50,0 8,0 25(23) GCM N8000-nn GNDL R/L 3232 Р 320 32 32 170 32 32 44,5 3,0 20(18) GCM ПЗООО-ПП GNDL R/L 3232 Р 425 32 32 170 32 32 50,0 4,0 25(23) GCM П4000-ПП GNDL R/L 3232 Р 525 32 32 170 32 32 50,0 5,0 25(23) GCM N5000-nn 6,0 GNDL R/L 3232 Р 625 32 32 170 32 32 50,0 6,0 25(23) GCM N6000-nn dAUO U LMUOU GNDL R/L 3232 Р 725 32 32 170 32 32 50,0 7,0 25(23) GCM N7000-nn GNDL R/L 3232 Р 825 32 32 170 32 32 50,0 8,0 25(23) GCM N8000-nn Выбирайте корпус резца и пластину с одинаковым значением ширины канавки (w). Размеры, указанные в скобках, приведены для случая применения пластин с геометрией RG. Наружная обработка канавок инструментом L-типа GNDLS Наружная об-ка канавок / rf j/ °\ <вТ ,w L, а Комплектующие Державки Показано правое исполнение. f Обозначение Склад Размеры (мм) Ширина канавки (мм) Макс. глуб канавок (мм) Пластина Винт Момент затяжки (Нм) Ключ R L h b Ц f /11 Lz W аг GNDLS R/L 2020 К 216 20 20 125 38 20 25 2,0 16 GCM П2000-ПП GNDLSR/L 2020 К 316 20 20 125 38 20 25 3,0 16 GCM ПЗООО-ПП GNDLS R/L 2525 М 218 25 25 150 45 25 25 2,0 18 GCM П2000-ПП GNDLS R/L 2525 М 318 25 25 150 45 25 25 3,0 18 GCM ПЗООО-ПП BX0520 5,0 LH040 GNDLS R/L 2525 М 423 25 25 150 50 25 25 4,0 23 GCM П4000-ПП GNDLS R/L 2525 М 523 25 25 150 50 25 25 5,0 23 GCM N5000-nn GNDLS R/L 2525 М 623 25 25 150 50 25 25 6,0 23 GCM N6000-nn Выбирайте корпус резца и пластину с одинаковым значением ширины канавки (w). = Европейский склад С>= Поставка под заказ Упаковочная единица и пример заказа -1 шт. GNDL-R 2020 К 220 (R правосторонний) F9 Точение канавок и отрезка
