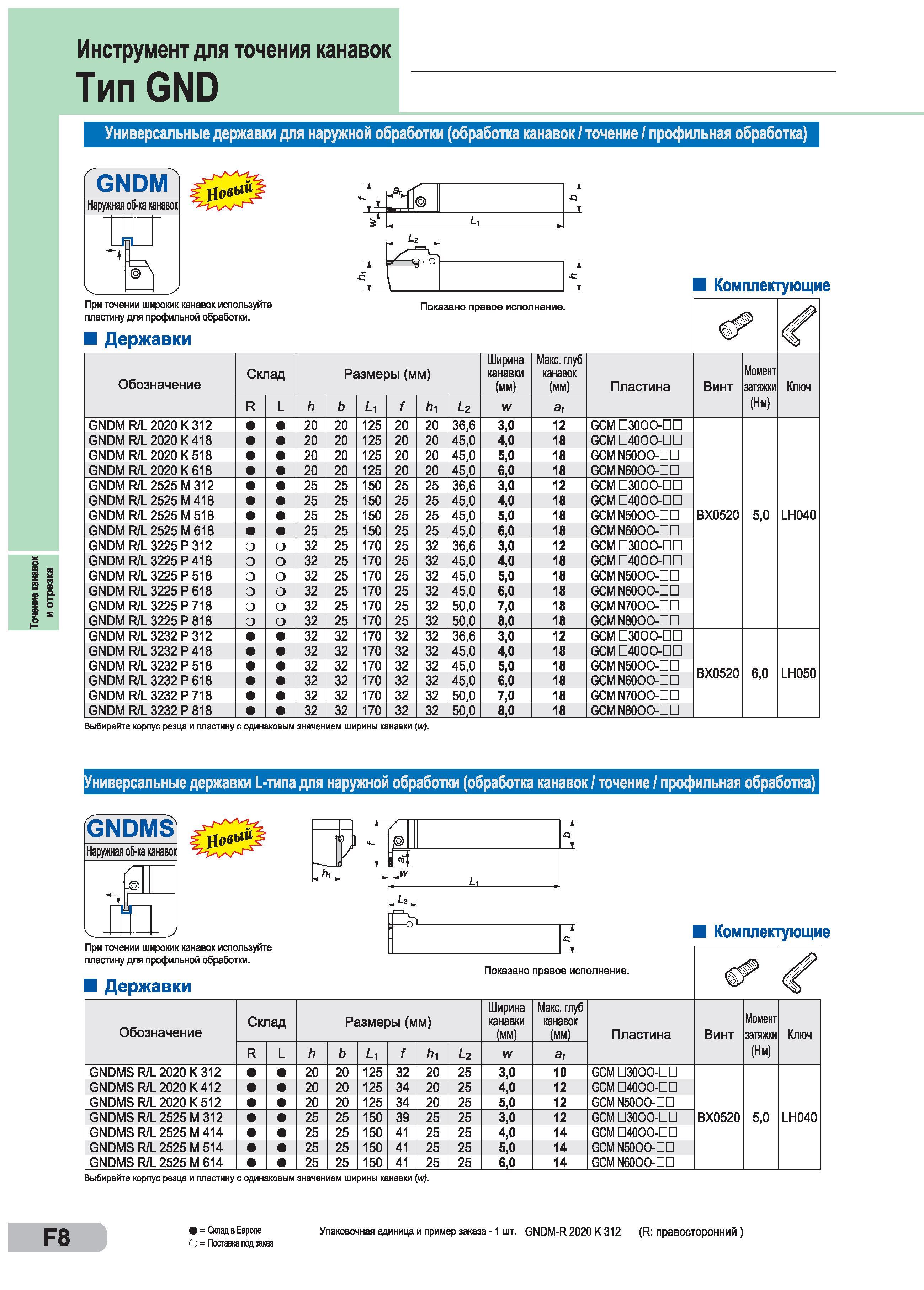

Инструмент для точения канавок Тип GND Универсальные державки для наружной обработки (обработка канавок / точение / профильная обработка) GNDIVf Наружная об-ка канавок Комплектующие При точении широкик канавок используйте пластину для профильной обработки. Державки Показано правое исполнение. f Обозначение Склад Размеры (мм) Ширина канавки (мм) Макс. глуб канавок (мм) Пластина Винт Момент затяжки (Нм) Ключ R L h /-1 f /11 L.2 W аг GNDM R/L 2020 К 312 20 20 125 20 20 36,6 3,0 12 GCM ПЗООО-ПП GNDM R/L 2020 К 418 20 20 125 20 20 45,0 4,0 18 gcm тооо-пп GNDM R/L 2020 К 518 20 20 125 20 20 45,0 5,0 18 GCM N5000-DD GNDM R/L 2020 К 618 20 20 125 20 20 45,0 6,0 18 GCM N6000-DD GNDMR/L 2525 М 312 25 25 150 25 25 36,6 3,0 12 GCM ПЗООО-ПП GNDMR/L 2525 М 418 25 25 150 25 25 45,0 4,0 18 GCM П4000-ПП GNDMR/L 2525 М 518 25 25 150 25 25 45,0 5,0 18 GCM N5000-nn BX0520 5,0 LH040 GNDMR/L 2525 М 618 25 25 150 25 25 45,0 6,0 18 GCM N6000-nn GNDMR/L 3225 Р 312 О о 32 25 170 25 32 36,6 3,0 12 GCM ПЗООО-ПП GNDM R/L 3225 Р 418 32 25 170 25 32 45,0 4,0 18 GCM П4000-ПП GNDMR/L 3225 Р 518 32 25 170 25 32 45,0 5,0 18 GCM N5000-nn GNDMR/L 3225 Р 618 32 25 170 25 32 45,0 6,0 18 GCM N6000-nn GNDMR/L 3225 Р 718 32 25 170 25 32 50,0 7,0 18 GCM N7000-nn GNDMR/L 3225 Р 818 32 25 170 25 32 50,0 8,0 18 GCM N8000-nn GNDM R/L 3232 Р 312 32 32 170 32 32 36,6 3,0 12 GCM ПЗООО-ПП GNDM R/L 3232 Р 418 32 32 170 32 32 45,0 4,0 18 GCM П4000-ПП GNDM R/L 3232 Р 518 32 32 170 32 32 45,0 5,0 18 GCM N5000-nn 6,0 GNDM R/L 3232 Р 618 32 32 170 32 32 45,0 6,0 18 GCM N6000-nn daUozU LMUoU GNDM R/L 3232 Р 718 32 32 170 32 32 50,0 7,0 18 GCM N7000-nn GNDM R/L 3232 Р 818 32 32 170 32 32 50,0 8,0 18 GCM N8000-nn Выбирайте корпус резца и пластину с одинаковым значением ширины канавки (w). ниверсальные державки L-типа для наружной обработки (обработка канавок / точение / профильная обработка) GNDMS Наружная об-ка канавок и Комплектующие При точении широкик канавок используите пластину для профильной обработки. Державки Показано правое исполнение. Обозначение Склад Размеры (мм) Ширина канавки (мм) Макс. глуб канавок (мм) Пластина Винт Момент затяжки Ключ R L h Li f 1 Lz W аг (Нм) GNDMS R/L 2020 К 312 20 20 125 32 20 25 3,0 10 GCM ПЗООО-ПП GNDMS R/L 2020 К 412 20 20 125 34 20 25 4,0 12 GCM П4000-ПП GNDMS R/L 2020 К 512 20 20 125 34 20 25 5,0 12 GCM N5000-nn GNDMSR/L 2525 М 312 25 25 150 39 25 25 3,0 12 GCM ПЗООО-ПП BX0520 5,0 LH040 GNDMSR/L 2525 М 414 25 25 150 41 25 25 4,0 14 GCM П4000-ПП GNDMSR/L 2525 М 514 25 25 150 41 25 25 5,0 14 GCM N5000-DD GNDMSR/L 2525 М 614 25 25 150 41 25 25 6,0 14 GCM N6000-DD Выбирайте корпус резца и пластину с одинаковым значением ширины канавки (w). F8 = Склад в Европе С= Поставка под заказ Упаковочная единица и пример заказа -1 шт. GNDM-R 2020 К 312 (R правосторонний)
