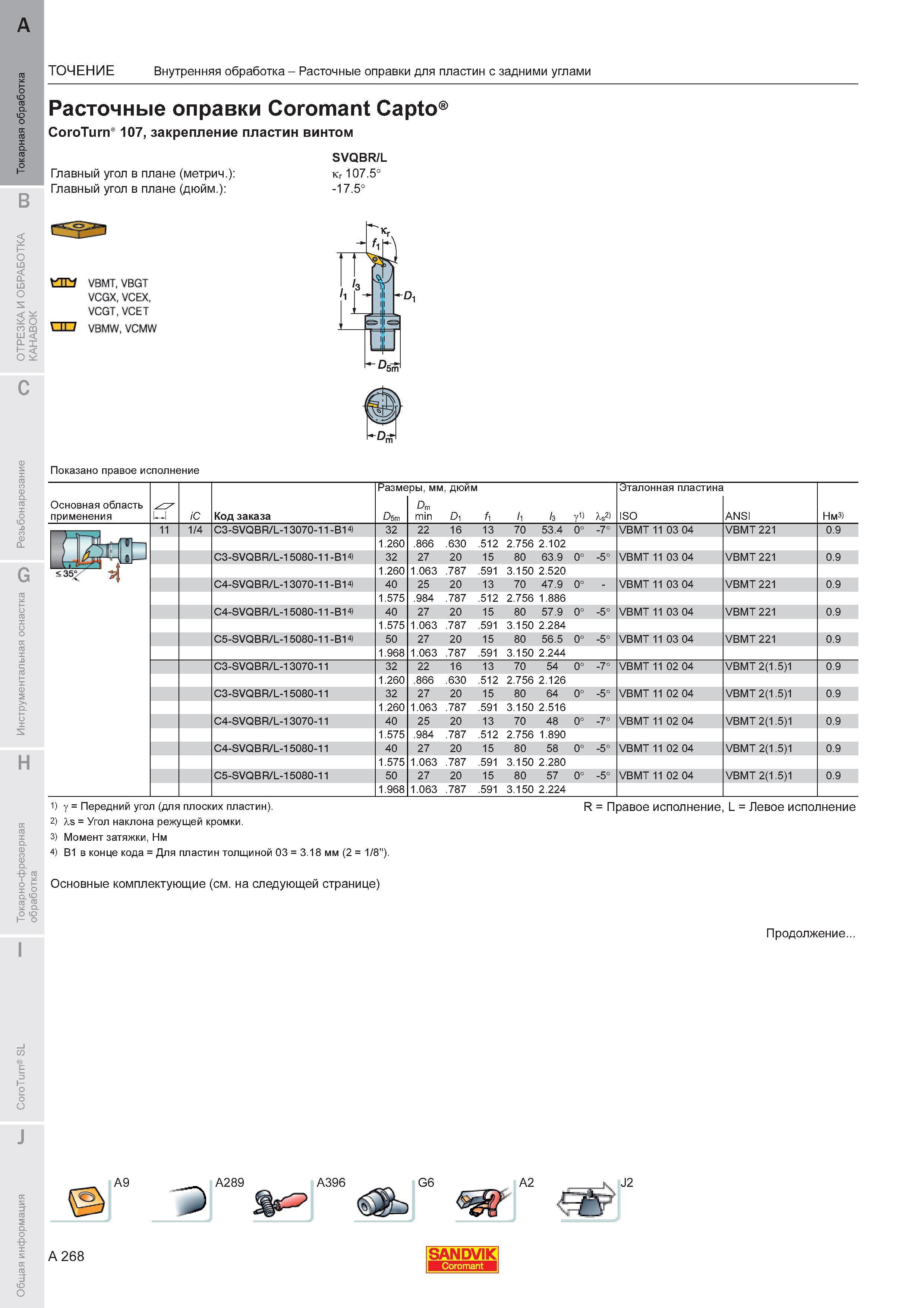

Расточные оправки Sandvik Coromant Capto CoroTurn 107 закрепление пластин винтом Главный угол в плане (метрический) Главный угол в плане (дюймовый)

Расточные оправки Sandvik Coromant Capto CoroTurn 107 закрепление пластин винтом Главный угол в плане (метрический) Главный угол в плане (дюймовый) SVQBR/L кг 107.5 -17.5 '1 ч " Дчт -О Показано правое исполнение Основная область применения M с Код заказа Разме D ры мм дюйм D min Di 1 y1) ТОЧЕНИЕ Внутренняя обработка Расточные оправки для пластин с задними углами Эталонная пластина ISO ANSI Нм 11 1 4 C3-SVQBR/L-13070-11-B14) 32 22 16 13 70 53.4 0 -7 VBMT 11 03 04 VBMT 221 0.9 1.260 .866 .630 .512 2.756 2.102 C3-SVQBR/L-15080-11-B14) 32 27 20 15 80 63.9 0 -5 VBMT 11 03 04 VBMT 221 0.9 1.260 1.063 .787 .591 3.150 2.520 C4-SVQBR/L-13070-11-B14) 40 25 20 13 70 47.9 0 - VBMT 11 03 04 VBMT 221 0.9 1.575 .984 .787 .512 2.756 1.886 C4-SVQBR/L-15080-11-B14) 40 27 20 15 80 57.9 0 -5 VBMT 11 03 04 VBMT 221 0.9 1.575 1.063 .787 .591 3.150 2.284 C5-SVQBR/L-15080-11-B14) 50 27 20 15 80 56.5 0 -5 VBMT 11 03 04 VBMT 221 0.9 1.968 1.063 .787 .591 3.150 2.244 C3-SVQBR/L-13070-11 32 22 16 13 70 54 0 -7 VBMT 11 02 04 VBMT 2(1.5)1 0.9 1.260 .866 .630 .512 2.756 2.126 C3-SVQBR/L-15080-11 32 27 20 15 80 64 0 -5 VBMT 11 02 04 VBMT 2(1.5)1 0.9 1.260 1.063 .787 .591 3.150 2.516 C4-SVQBR/L-13070-11 40 25 20 13 70 48 0 -7 VBMT 11 02 04 VBMT 2(15)1 0.9 1.575 .984 .787 .512 2.756 1.890 C4-SVQBR/L-15080-11 40 27 20 15 80 58 0 -5 VBMT 11 02 04 VBMT 2(1.5)1 0.9 1.575 1.063 .787 .591 3.150 2.280 C5-SVQBR/L-15080-11 50 27 20 15 80 57 0 -5 VBMT 11 02 04 VBMT 2(1.5)1 0.9 1.968 1.063 .787 .591 3.150 2.224 .to у Передний угол (для плоских пластин). 2) Угол наклона режущей кромки. 3) Момент затяжки Нм 4) B1 в конце кода Для пластин толщиной 03 3.18 мм (2 1 8"). R Правое исполнение L Левое исполнение Основные комплектующие (см. на следующей странице) Продолжение... A9 A289 A396 G6 A2 J2 A 268 SANDVIK
