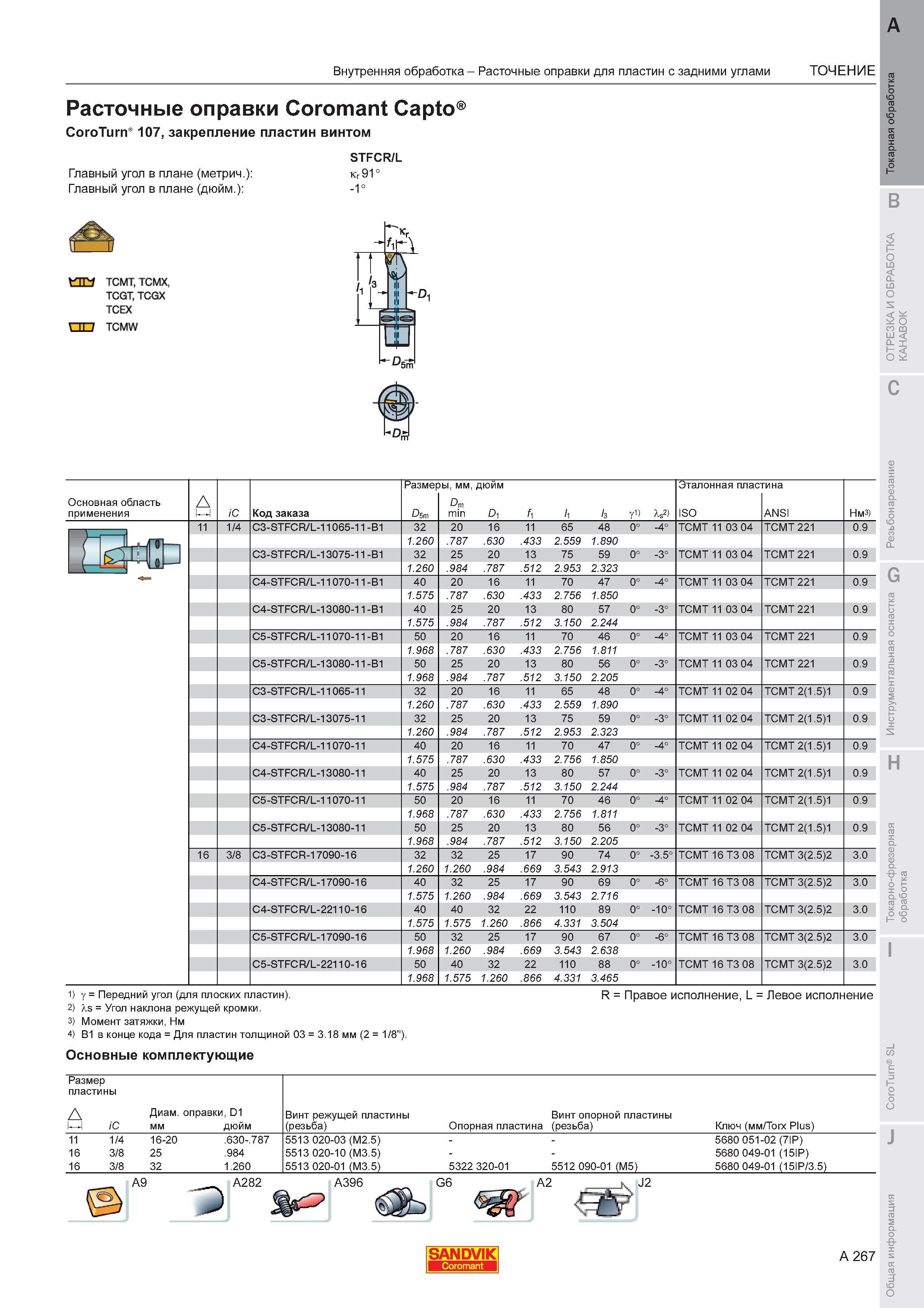

Расточные оправки Sandvik Coromant Capto CoroTurn 107 закрепление пластин винтом Главный угол в плане (метрический) Главный угол в плане (дюймовый)

Расточные оправки Sandvik Coromant Capto CoroTurn 107 закрепление пластин винтом Главный угол в плане (метрический) Главный угол в плане (дюймовый) STFCR/L кг 91 -1 D iC Код заказа Внутренняя обработка Расточные оправки для пластин с задними углами ТОЧЕНИЕ Размер D5m мм дюйм Dm min Di h y1) V) Эталонная пластина ISO ANSI Нм ii 1 4 C3-STFCR/L-11065-11-B1 32 20 16 11 65 48 0 -4 TCMT 11 03 04 TCMT 221 0.9 1.260 .787 .630 .433 2.559 1.890 C3-STFCR/L-13075-11-B1 32 25 20 13 75 59 0 -3 TCMT 11 03 04 TCMT 221 0.9 1.260 .984 .787 .512 2.953 2.323 C4-STFCR/L-11070-11-B1 40 20 16 11 70 47 0 -4 TCMT 11 03 04 TCMT 221 0.9 1.575 .787 .630 .433 2.756 1.850 C4-STFCR/L-13080-11-B1 40 25 20 13 80 57 0 -3 TCMT 11 03 04 TCMT 221 0.9 1.575 .984 .787 .512 3.150 2.244 C5-STFCR/L-11070-11-B1 50 20 16 11 70 46 0 -4 TCMT 11 03 04 TCMT 221 0.9 1.968 .787 .630 .433 2.756 1.811 C5-STFCR/L-13080-11-B1 50 25 20 13 80 56 0 -3 TCMT 11 03 04 TCMT 221 0.9 1.968 .984 .787 .512 3.150 2.205 C3-STFCR/L-11065-11 32 20 16 11 65 48 0 -4 TCMT 11 02 04 TCMT 2(1.5)1 0.9 1.260 .787 .630 .433 2.559 1.890 C3-STFCR/L-13075-11 32 25 20 13 75 59 0 -3 TCMT 11 02 04 TCMT 2(1.5)1 0.9 1.260 .984 .787 .512 2.953 2.323 C4-STFCR/L-11070-11 40 20 16 11 70 47 0 -4 TCMT 11 02 04 TCMT 2(1.5)1 0.9 1.575 .787 .630 .433 2.756 1.850 C4-STFCR/L-13080-11 40 25 20 13 80 57 0 -3 TCMT 11 02 04 TCMT 2(1.5)1 0.9 1.575 .984 .787 .512 3.150 2.244 C5-STFCR/L-11070-11 50 20 16 11 70 46 0 -4 TCMT 11 02 04 TCMT 2(1.5)1 0.9 1.968 .787 .630 .433 2.756 1.811 C5-STFCR/L-13080-11 50 25 20 13 80 56 0 -3 TCMT 11 02 04 TCMT 2(1.5)1 0.9 1.968 .984 .787 .512 3.150 2.205 16 3 8 C3-STFCR-17090-16 32 32 25 17 90 74 0 -3.5 TCMT 16 T3 08 TCMT 3(2.5)2 3.0 1.260 1.260 .984 .669 3.543 2.913 C4-STFCR/L-17090-16 40 32 25 17 90 69 0 -6 TCMT 16 T3 08 TCMT 3(2.5)2 3.0 1.575 1.260 .984 .669 3.543 2.716 C4-STFCR/L-22110-16 40 40 32 22 110 89 0 -10 TCMT 16 T3 08 TCMT 3(2.5)2 3.0 1.575 1.575 1.260 .866 4.331 3.504 C5-STFCR/L-17090-16 50 32 25 17 90 67 0 -6 TCMT 16 T3 08 TCMT 3(2.5)2 3.0 1.968 1.260 .984 .669 3.543 2.638 C5-STFCR/L-22110-16 50 40 32 22 110 88 0 -10 TCMT 16 T3 08 TCMT 3(2.5)2 3.0 1.968 1.575 1.260 .866 4.331 3.465 Основная область применения у Передний угол (для плоских пластин). 2) Xs Угол наклона режущей кромки. 3) Момент затяжки Нм 4) B1 в конце кода Для пластин толщиной 03 3.18 мм (2 1 8"). Основные комплектующие R Правое исполнение L Левое исполнение Размер пластины Диаметр оправки D1 Винт режущей пластины Винт опорной пластины iC мм дюйм (резьба) Опорная пластина (резьба) Ключ (мм Torx Plus) 11 1 4 16-20 .630-.787 5513 020-03 (M2.5) 5680 051-02 (7IP) 16 3 8 25 .984 5513 020-10 (M3.5) 5680 049-01 (15IP) 16 3 8 32 1.260 5513 020-01 (M3.5) 5322 320-01 5512 090-01 (M5) 5680 049-01 (15IP 3.5) A9 A282 A396 A2 J2 SANDVIK A 267
