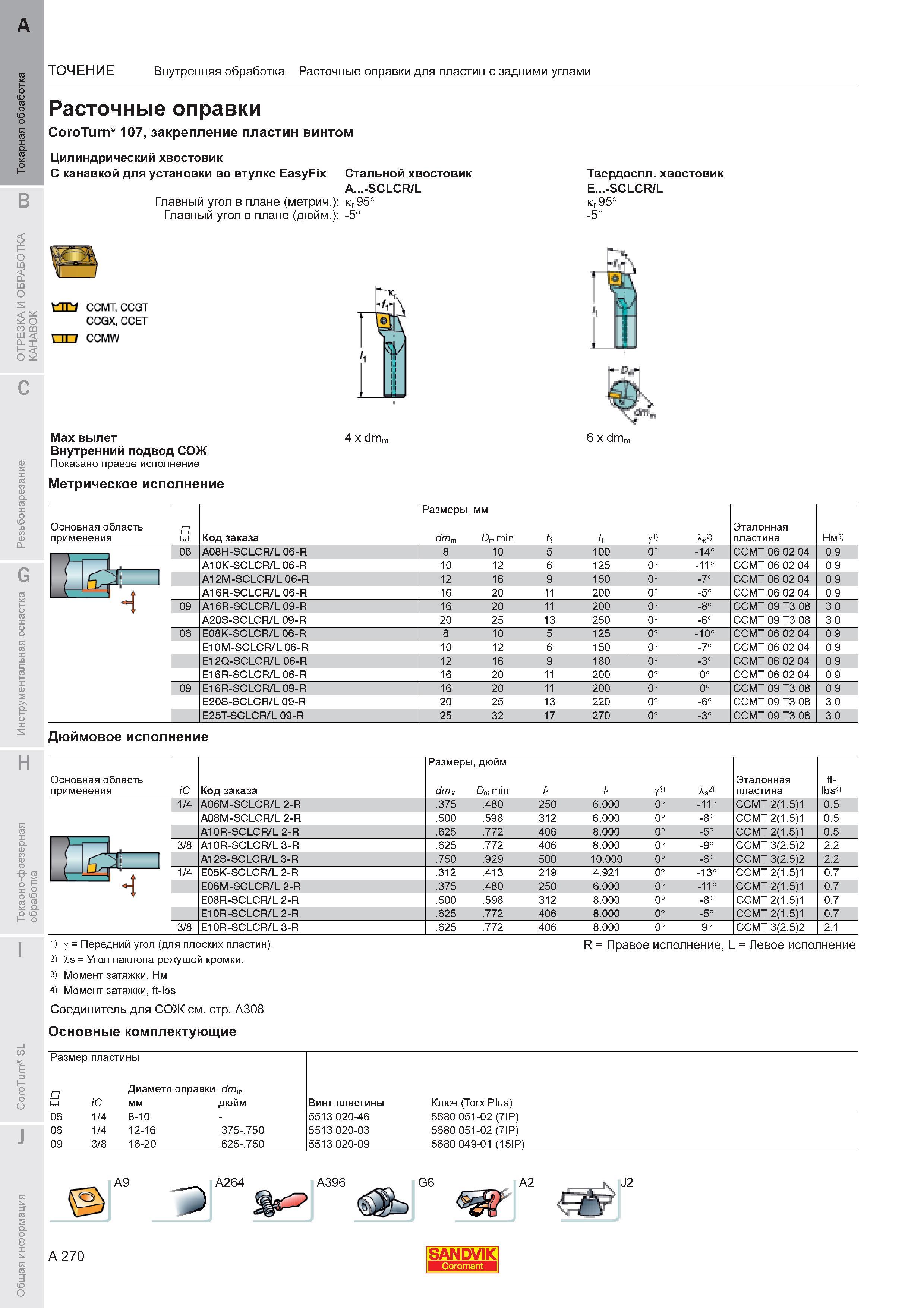

Расточные оправки Sandvik CoroTurn 107 закрепление пластин винтом Цилиндрический хвостовик С канавкой для установки во втулке EasyFix Стальной хвос

Расточные оправки Sandvik CoroTurn 107 закрепление пластин винтом Цилиндрический хвостовик С канавкой для установки во втулке EasyFix Стальной хвостовик A...-SCLCR/L Главный угол в плане (метрический) кг 95 Главный угол в плане (дюймовый) -5 Твердоспл.хвостовик E...-SCLCR/L кг 95 -5 Max вылет Внутренний подвод СОЖ Показано правое исполнение Метрическое исполнение 4 x dmm 6 x dmm о и Код заказа аз мм Dm min h y1) X ТОЧЕНИЕ Внутренняя обработка Расточные оправки для пластин с задними углами Эталонная пластина Нм 06 A08H-SCLCR/L 06-R 8 10 5 100 0 -14 CCMT 06 02 04 0.9 A10K-SCLCR/L 06-R 10 12 6 125 0 -11 CCMT 06 02 04 0.9 A12M-SCLCR/L 06-R 12 16 9 150 0 -7 CCMT 06 02 04 0.9 A16R-SCLCR/L 06-R 16 20 11 200 0 -5 CCMT 06 02 04 0.9 09 A16R-SCLCR/L 09-R 16 20 11 200 0 -8 CCMT 09 T3 08 3.0 A20S-SCLCR/L 09-R 20 25 13 250 0 -6 CCMT 09 T3 08 3.0 06 E08K-SCLCR/L 06-R 8 10 5 125 0 -10 CCMT 06 02 04 0.9 E10M-SCLCR/L 06-R 10 12 6 150 0 -7 CCMT 06 02 04 0.9 E12Q-SCLCR/L 06-R 12 16 9 180 0 -3 CCMT 06 02 04 0.9 E16R-SCLCR/L 06-R 16 20 11 200 CCMT 06 02 04 0.9 09 E16R-SCLCR/L 09-R 16 20 11 200 CCMT 09 T3 08 0.9 E20S-SCLCR/L 09-R 20 25 13 220 0 -6 CCMT 09 T3 08 3.0 E25T-SCLCR/L 09-R 25 32 17 270 0 -3 CCMT 09 T3 08 3.0 Основная область применения Дюймовое исполнение iC Код заказа Размеры дюйм dmm Dm min 1 y1) X Эталонная пластина ft- lbs 1 4 A06M-SCLCR/L 2-R .375 .480 .250 6.000 0 -11 CCMT 2(1.5)1 0.5 A08M-SCLCR/L 2-R .500 .598 .312 6.000 0 -8 CCMT 2(1.5)1 0.5 A10R-SCLCR/L 2-R .625 .772 .406 8.000 0 -5 CCMT 2(1.5)1 0.5 3 8 A10R-SCLCR/L 3-R .625 .772 .406 8.000 0 -9 CCMT 3(2.5)2 2.2 A12S-SCLCR/L 3-R .750 .929 .500 10.000 0 -6 CCMT 3(2.5)2 2.2 1 4 E05K-SCLCR/L 2-R .312 .413 .219 4.921 0 -13 CCMT 2(1.5)1 0.7 E06M-SCLCR/L 2-R .375 .480 .250 6.000 0 -11 CCMT 2(1.5)1 0.7 E08R-SCLCR/L 2-R .500 .598 .312 8.000 0 -8 CCMT 2(1.5)1 0.7 E10R-SCLCR/L 2-R .625 .772 .406 8.000 0 -5 CCMT 2(1.5)1 0.7 3 8 E10R-SCLCR/L 3-R .625 .772 .406 8.000 0 9 CCMT 3(2.5)2 2.1 Основная область применения у Передний угол (для плоских пластин). 2) Xs Угол наклона режущей кромки. 3) Момент затяжки Нм 4) Момент затяжки ft-lbs Соединитель для СОЖ см. стр. A308 Основные комплектующие Размер пластины R Правое исполнение L Левое исполнение D u iC Диаметр оправки dmm мм дюйм Винт пластины Ключ (Torx Plus) 06 1 4 8-10 - 5513 020-46 5680 051-02 (7IP) 06 1 4 12-16 .375-.750 5513 020-03 5680 051-02 (7IP) 09 3 8 16-20 .625-.750 5513 020-09 5680 049-01 (15IP) A9 A264 A396 A2 J2 A 270 SANDVIK
