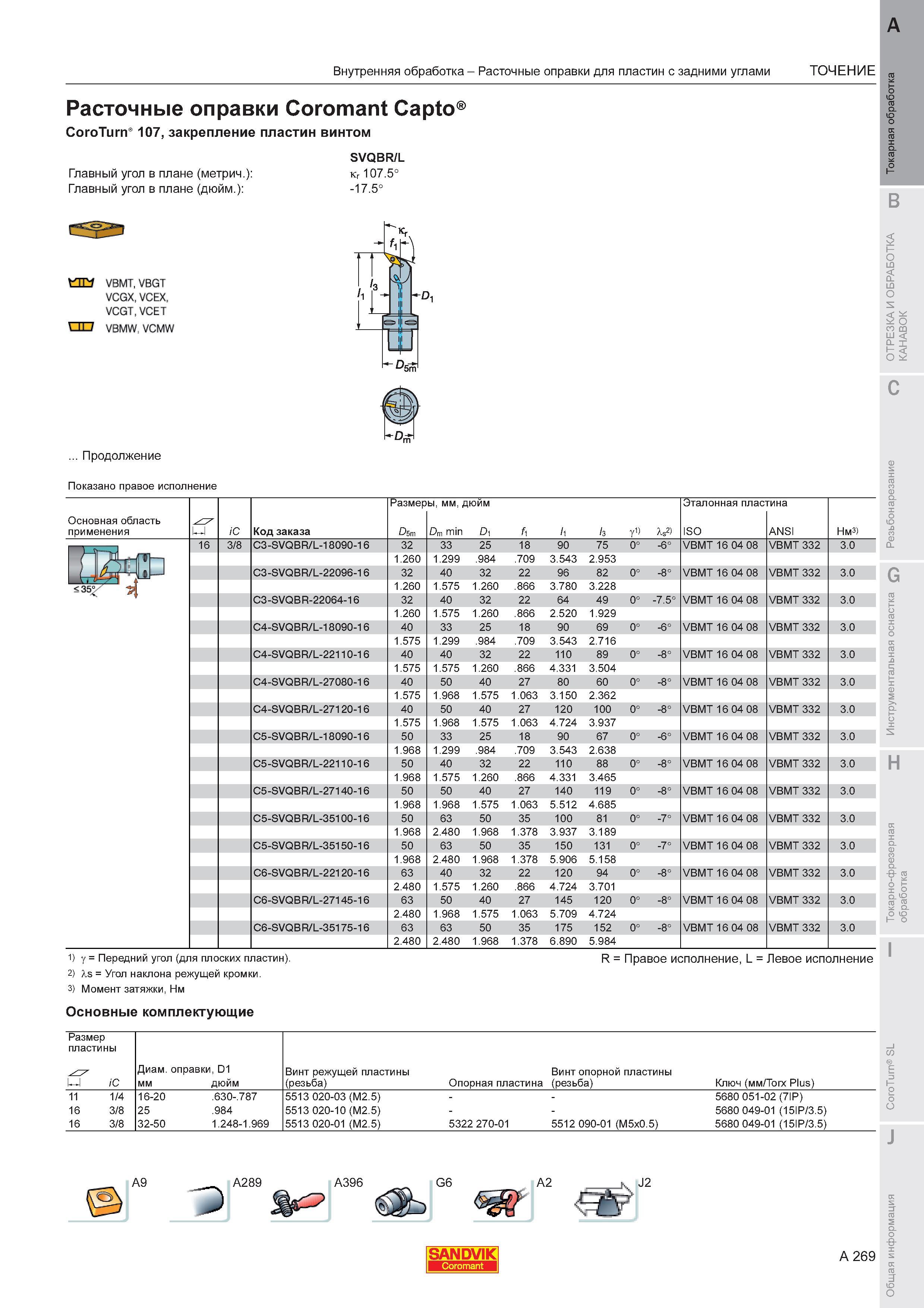

Расточные оправки Sandvik Coromant Capto CoroTurn 107 закрепление пластин винтом Главный угол в плане (метрический) Главный угол в плане (дюймовый)

Расточные оправки Sandvik Coromant Capto CoroTurn 107 закрепление пластин винтом Главный угол в плане (метрический) Главный угол в плане (дюймовый) SVQBR/L кг 107.5 -17.5 -D Продолжение Показано правое исполнение Основная область применения Внутренняя обработка Расточные оправки для пластин с задними углами ТОЧЕНИЕ M с Код заказа Размер Dgm мм дюйм Dm min Di 1 h y1) V) Эталонная пластина ISO ANSI Нм 16 3 8 C3-SVQBR/L-18090-16 32 33 25 18 90 75 0 -6 VBMT 16 04 08 VBMT 332 3.0 1.260 1.299 .984 .709 3.543 2.953 C3-SVQBR/L-22096-16 32 40 32 22 96 82 0 -8 VBMT 16 04 08 VBMT 332 3.0 1.260 1.575 1.260 .866 3.780 3.228 C3-SVQBR-22064-16 32 40 32 22 64 49 0 -7.5 VBMT 16 04 08 VBMT 332 3.0 1.260 1.575 1.260 .866 2.520 1.929 C4-SVQBR/L-18090-16 40 33 25 18 90 69 0 -6 VBMT 16 04 08 VBMT 332 3.0 1.575 1.299 .984 .709 3.543 2.716 C4-SVQBR/L-22110-16 40 40 32 22 110 89 0 -8 VBMT 16 04 08 VBMT 332 3.0 1.575 1.575 1.260 .866 4.331 3.504 C4-SVQBR/L-27080-16 40 50 40 27 80 60 0 -8 VBMT 16 04 08 VBMT 332 3.0 1.575 1.968 1.575 1.063 3.150 2.362 C4-SVQBR/L-27120-16 40 50 40 27 120 100 0 -8 VBMT 16 04 08 VBMT 332 3.0 1.575 1.968 1.575 1.063 4.724 3.937 C5-SVQBR/L-18090-16 50 33 25 18 90 67 0 -6 VBMT 16 04 08 VBMT 332 3.0 1.968 1.299 .984 .709 3.543 2.638 C5-SVQBR/L-22110-16 50 40 32 22 110 88 0 -8 VBMT 16 04 08 VBMT 332 3.0 1.968 1.575 1.260 .866 4.331 3.465 C5-SVQBR/L-27140-16 50 50 40 27 140 119 0 -8 VBMT 16 04 08 VBMT 332 3.0 1.968 1.968 1.575 1.063 5.512 4.685 C5-SVQBR/L-35100-16 50 63 50 35 100 81 0 -7 VBMT 16 04 08 VBMT 332 3.0 1.968 2.480 1.968 1.378 3.937 3.189 C5-SVQBR/L-35150-16 50 63 50 35 150 131 0 -7 VBMT 16 04 08 VBMT 332 3.0 1.968 2.480 1.968 1.378 5.906 5.158 C6-SVQBR/L-22120-16 63 40 32 22 120 94 0 -8 VBMT 16 04 08 VBMT 332 3.0 2.480 1.575 1.260 .866 4.724 3.701 C6-SVQBR/L-27145-16 63 50 40 27 145 120 0 -8 VBMT 16 04 08 VBMT 332 3.0 2.480 1.968 1.575 1.063 5.709 4.724 C6-SVQBR/L-35175-16 63 63 50 35 175 152 0 -8 VBMT 16 04 08 VBMT 332 3.0 2.480 2.480 1.968 1.378 6.890 5.984 Щф у Передний угол (для плоских пластин). 2) Угол наклона режущей кромки. 3) Момент затяжки Нм Основные комплектующие R Правое исполнение L Левое исполнение Размер пластины M с Диаметр оправки D1 мм дюйм 11 1 4 16-20 .630-.787 16 3 8 25 .984 16 3 8 32-50 1.248-1.969 Винт режущей пластины (резьба) Опорная пластина Винт опорной пластины (резьба) Ключ (мм Torx Plus) 5513 020-03 (M2.5) 5513 020-10 (M2.5) 5513 020-01 (M2.5) 5322 270-01 5512 090-01 (M5x0.5) 5680 051-02 (7IP) 5680 049-01 (15IP 3.5) 5680 049-01 (15IP 3.5) A9 A289 A396 A2 J2 SANDVIK A 269
