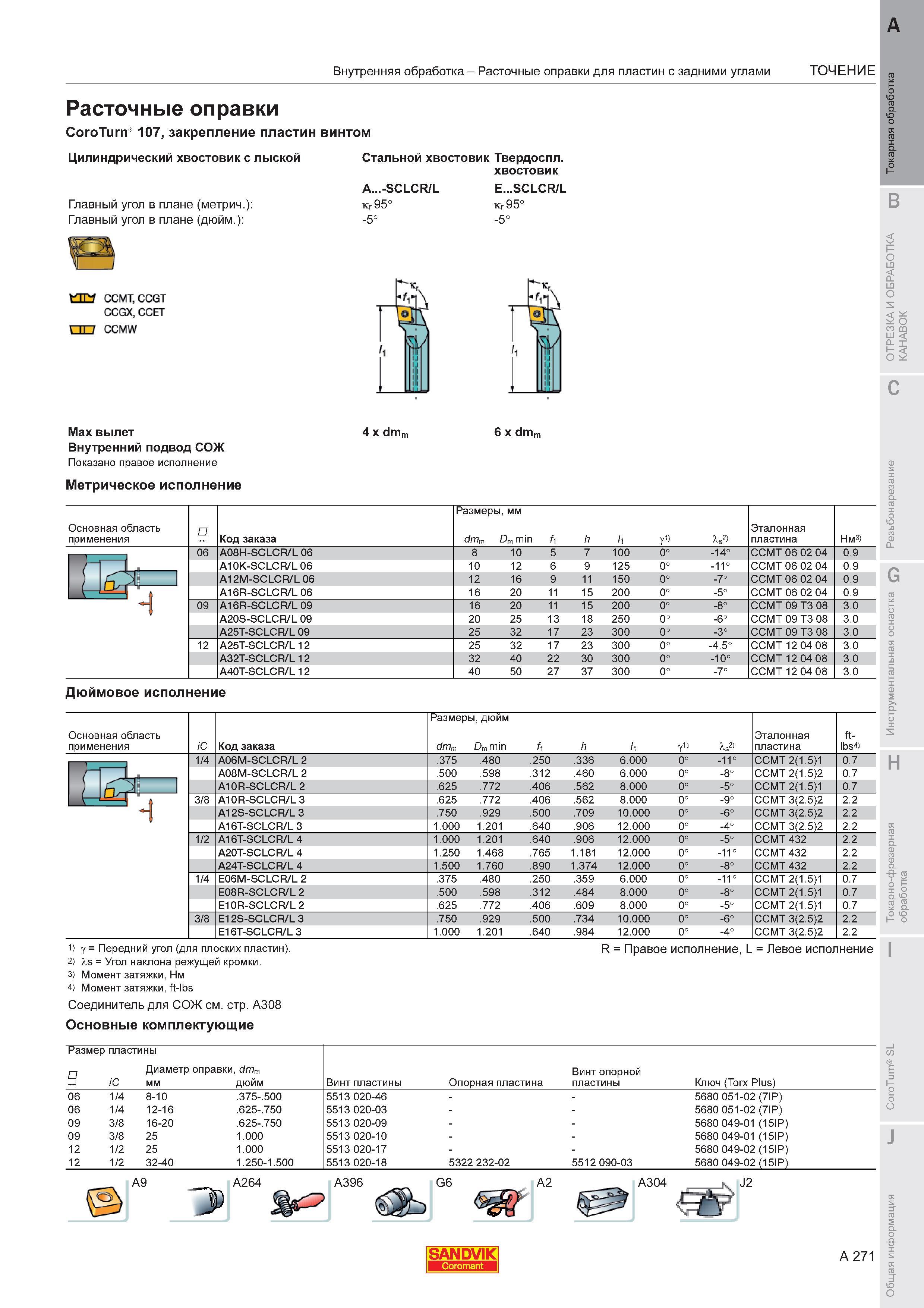

Расточные оправки Sandvik Coromant CoroTurn 107 закрепление пластин винтом Цилиндрический хвостовик с лыской Стальной хвостовик Твердосплавный хвостовик Главный угол в плане (метрический) Главный угол в плане (дюймовый) A...-SCLCR/L кг 95 -5 E...SCLCR/L кг 95 -5 Max вылет Внутренний подвод СОЖ Показано правое исполнение Метрическое исполнение 4 x dmn 6 x dmn Основная область применения Внутренняя обработка Расточные оправки для пластин с задними углами ТОЧЕНИЕ Код заказа Размеры мм dmm Dm min h y1) Эталонная пластина Нм 06 A08H-SCLCR/L 06 8 10 5 7 100 0 -14 CCMT 06 02 04 0.9 A10K-SCLCR/L 06 10 12 6 9 125 0 -11 CCMT 06 02 04 0.9 A12M-SCLCR/L 06 12 16 9 11 150 0 -7 CCMT 06 02 04 0.9 A16R-SCLCR/L 06 16 20 11 15 200 0 -5 CCMT 06 02 04 0.9 09 A16R-SCLCR/L 09 16 20 11 15 200 0 -8 CCMT 09 T3 08 3.0 A20S-SCLCR/L 09 20 25 13 18 250 0 -6 CCMT 09 T3 08 3.0 A25T-SCLCR/L 09 25 32 17 23 300 0 -3 CCMT 09 T3 08 3.0 12 A25T-SCLCR/L 12 25 32 17 23 300 0 -4.5 CCMT 12 04 08 3.0 A32T-SCLCR/L 12 32 40 22 30 300 0 -10 CCMT 12 04 08 3.0 A40T-SCLCR/L 12 40 50 27 37 300 0 -7 CCMT 12 04 08 3.0 Дюймовое исполнение Основная область применения (C Код заказа Размеры дюйм dm Dm min h y1) Эталонная пластина ft- lbs 1 4 A06M-SCLCR/L 2 .375 .480 .250 .336 6.000 0 -11 CCMT 2(1.5)1 0.7 A08M-SCLCR/L 2 .500 .598 .312 .460 6.000 0 -8 CCMT 2(1.5)2 0.7 A10R-SCLCR/L 2 .625 .772 .406 .562 8.000 0 -5 CCMT 2(1.5)1 0.7 3 8 A10R-SCLCR/L 3 .625 .772 .406 .562 8.000 0 -9 CCMT 3(2.5)2 2.2 A12S-SCLCR/L 3 .750 .929 .500 .709 10.000 0 -6 CCMT 3(2.5)2 2.2 A16T-SCLCR/L 3 1.000 1.201 .640 .906 12.000 0 -4 CCMT 3(2.5)2 2.2 A16T-SCLCR/L 4 1.000 1.201 .640 .906 12.000 0 -5 CCMT 432 2.2 A20T-SCLCR/L 4 1.250 1.468 .765 1.181 12.000 0 -11 CCMT 432 2.2 A24T-SCLCR/L 4 1.500 1.760 .890 1.374 12.000 0 -8 CCMT 432 2.2 1 4 E06M-SCLCR/L 2 .375 .480 .250 .359 6.000 0 -11 CCMT 2(1.5)1 0.7 E08R-SCLCR/L 2 .500 .598 .312 .484 8.000 0 -8 CCMT 2(1.5)1 0.7 E10R-SCLCR/L 2 .625 .772 .406 .609 8.000 0 -5 CCMT 2(1.5)1 0.7 3 8 E12S-SCLCR/L 3 .750 .929 .500 .734 10.000 0 -6 CCMT 3(2.5)2 2.2 E16T-SCLCR/L 3 1.000 1.201 .640 .984 12.000 0 -4 CCMT 3(2.5)2 2.2 у Передний угол (для плоских пластин). 2) Is Угол наклона режущей кромки. 3) Момент затяжки Нм 4) Момент затяжки ft-lbs Соединитель для СОЖ см. стр. A308 Основные комплектующие R Правое исполнение L Левое исполнение Размер пластины U Диаметр оправки dmm i i (C мм дюйм Винт пластины Опорная пластина Винт опорной пластины Ключ (Torx Plus) 06 1 4 8-10 .375-.500 5513 020-46 5680 051-02 (7IP) 06 1 4 12-16 .625-.750 5513 020-03 5680 051-02 (7IP) 09 3 8 16-20 .625-.750 5513 020-09 5680 049-01 (15IP) 09 3 8 25 1.000 5513 020-10 5680 049-01 (15IP) 12 25 1.000 5513 020-17 5680 049-02 (15IP) 12 32-40 1.250-1.500 5513 020-18 5322 232-02 5512 090-03 5680 049-02 (15IP) A9 A264 A396 A2 A304 J2 SANDVIK A 271
