Расточные оправки Sandvik Coromant Capto CoroTurn 107 закрепление пластин винтом Главный угол в плане (метрический) Главный угол в плане (дюймовый)

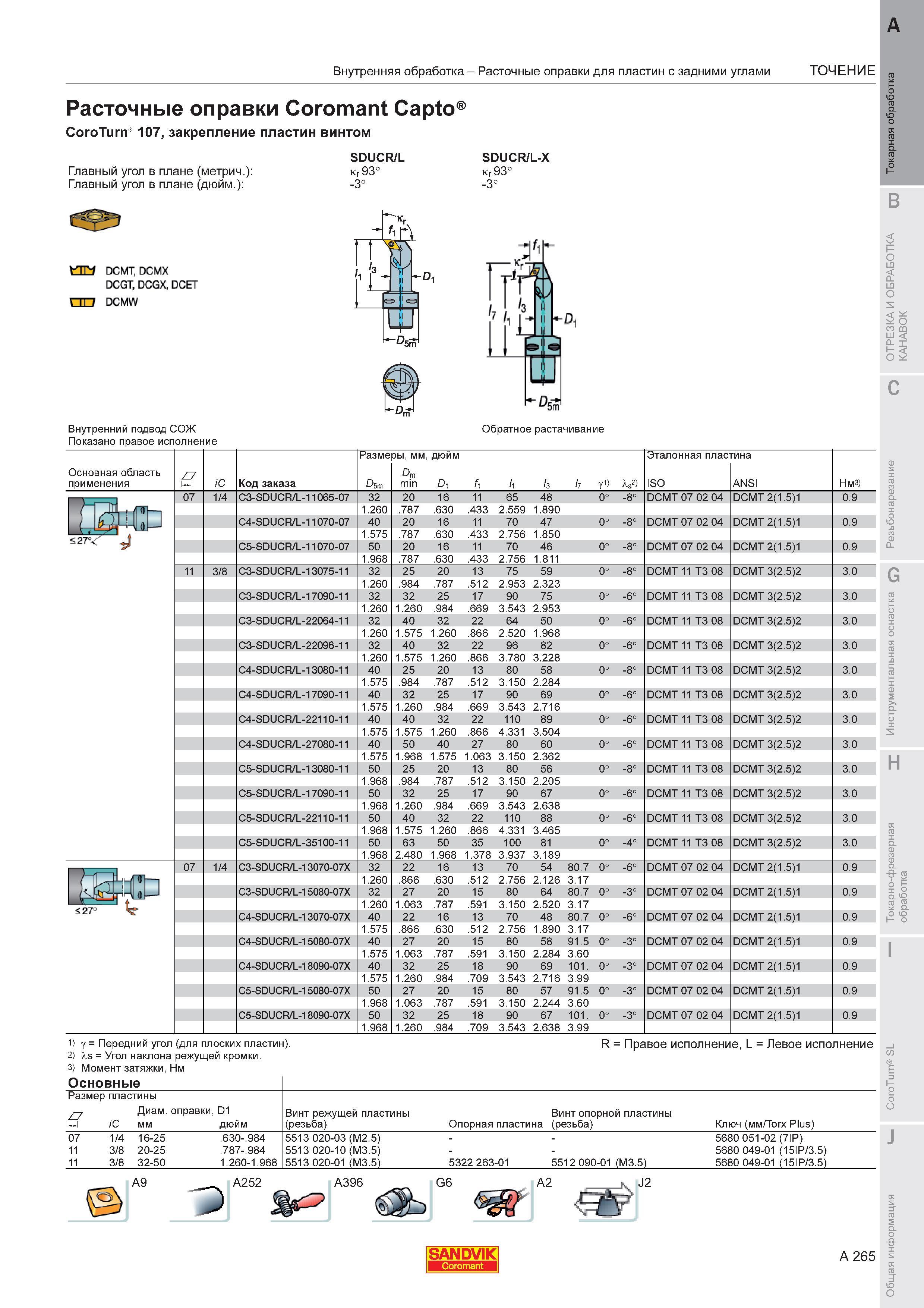

Расточные оправки Sandvik Coromant Capto CoroTurn 107 закрепление пластин винтом Главный угол в плане (метрический) Главный угол в плане (дюймовый) SDUCR/L кг 93 -3 SDUCR/L-X кг 93 -3 Внутренний подвод СОЖ Sm1 Обратное растачивание Внутренняя обработка Расточные оправки для пластин с задними углами ТОЧЕНИЕ Код заказа Разме D5m 1 5 м 5 е .Е a Q Е р 1 h у1) V) Эталонная пластина ISO ANSI Нм 07 1 4 C3-SDUCR/L-11065-07 32 20 16 11 65 48 0 -8 DCMT 07 02 04 DCMT 2(1.5)1 0.9 1.260 .787 .630 .433 2.559 1.890 C4-SDUCR/L-11070-07 40 20 16 11 70 47 0 -8 DCMT 07 02 04 DCMT 2(1.5)1 0.9 1.575 .787 .630 .433 2.756 1.850 C5-SDUCR/L-11070-07 50 20 16 11 70 46 0 -8 DCMT 07 02 04 DCMT 2(1.5)1 0.9 1.968 .787 .630 .433 2.756 1.811 11 3 8 C3-SDUCR/L-13075-11 32 25 20 13 75 59 0 -8 DCMT 11 T3 08 DCMT 3(2.5)2 3.0 1.260 .984 .787 .512 2.953 2.323 C3-SDUCR/L-17090-11 32 32 25 17 90 75 0 -6 DCMT 11 T3 08 DCMT 3(2.5)2 3.0 1.260 1.260 .984 .669 3.543 2.953 C3-SDUCR/L-22064-11 32 40 32 22 64 50 0 -6 DCMT 11 T3 08 DCMT 3(2.5)2 3.0 1.260 1.575 1.260 .866 2.520 1.968 C3-SDUCR/L-22096-11 32 40 32 22 96 82 0 -6 DCMT 11 T3 08 DCMT 3(2.5)2 3.0 1.260 1.575 1.260 .866 3.780 3.228 C4-SDUCR/L-13080-11 40 25 20 13 80 58 0 -8 DCMT 11 T3 08 DCMT 3(2.5)2 3.0 1.575 .984 .787 .512 3.150 2.284 C4-SDUCR/L-17090-11 40 32 25 17 90 69 0 -6 DCMT 11 T3 08 DCMT 3(2.5)2 3.0 1.575 1.260 .984 .669 3.543 2.716 C4-SDUCR/L-22110-11 40 40 32 22 110 89 0 -6 DCMT 11 T3 08 DCMT 3(2.5)2 3.0 1.575 1.575 1.260 .866 4.331 3.504 C4-SDUCR/L-27080-11 40 50 40 27 80 60 0 -6 DCMT 11 T3 08 DCMT 3(2.5)2 3.0 1.575 1.968 1.575 1.063 3.150 2.362 C5-SDUCR/L-13080-11 50 25 20 13 80 56 0 -8 DCMT 11 T3 08 DCMT 3(2.5)2 3.0 1.968 .984 .787 .512 3.150 2.205 C5-SDUCR/L-17090-11 50 32 25 17 90 67 0 -6 DCMT 11 T3 08 DCMT 3(2.5)2 3.0 1.968 1.260 .984 .669 3.543 2.638 C5-SDUCR/L-22110-11 50 40 32 22 110 88 0 -6 DCMT 11 T3 08 DCMT 3(2.5)2 3.0 1.968 1.575 1.260 .866 4.331 3.465 C5-SDUCR/L-35100-11 50 63 50 35 100 81 0 -4 DCMT 11 T3 08 DCMT 3(2.5)2 3.0 1.968 2.480 1.968 1.378 3.937 3.189 07 1 4 C3-SDUCR/L-13070-07X 32 22 16 13 70 54 80.7 0 -6 DCMT 07 02 04 DCMT 2(1.5)1 0.9 1.260 .866 .630 .512 2.756 2.126 3.17 C3-SDUCR/L-15080-07X 32 27 20 15 80 64 80.7 0 -3 DCMT 07 02 04 DCMT 2(1.5)1 0.9 1.260 1.063 .787 .591 3.150 2.520 3.17 C4-SDUCR/L-13070-07X 40 22 16 13 70 48 80.7 0 -6 DCMT 07 02 04 DCMT 2(1.5)1 0.9 1.575 .866 .630 .512 2.756 1.890 3.17 C4-SDUCR/L-15080-07X 40 27 20 15 80 58 91.5 0 -3 DCMT 07 02 04 DCMT 2(1.5)1 0.9 1.575 1.063 .787 .591 3.150 2.284 3.60 C4-SDUCR/L-18090-07X 40 32 25 18 90 69 101. 0 -3 DCMT 07 02 04 DCMT 2(1.5)1 0.9 1.575 1.260 .984 .709 3.543 2.716 3.99 C5-SDUCR/L-15080-07X 50 27 20 15 80 57 91.5 0 -3 DCMT 07 02 04 DCMT 2(1.5)1 0.9 1.968 1.063 .787 .591 3.150 2.244 3.60 C5-SDUCR/L-18090-07X 50 32 25 18 90 67 101. 0 -3 DCMT 07 02 04 DCMT 2(1.5)1 0.9 1.968 1.260 .984 .709 3.543 2.638 3.99 Основная область применения у Передний угол (для плоских пластин). 2) Угол наклона режущей кромки. 3) Момент затяжки Нм R Правое исполнение L Левое исполнение Основные Размер пластины Диаметр оправки D1 Винт режущей пластины Винт опорной пластины С мм дюйм (резьба) Опорная пластина (резьба) Ключ (мм Torx Plus) 07 1 4 16-25 .630-.984 5513 020-03 (M2.5) 5680 051-02 (7IP) 11 3 8 20-25 .787-.984 5513 020-10 (M3.5) 5680 049-01 (15IP 3.5) 11 3 8 32-50 1.260-1.968 5513 020-01 (M3.5) 5322 263-01 5512 090-01 (M3.5) 5680 049-01 (15IP 3.5) A9 A252 A396 A2 J2 SANDVIK A 265
