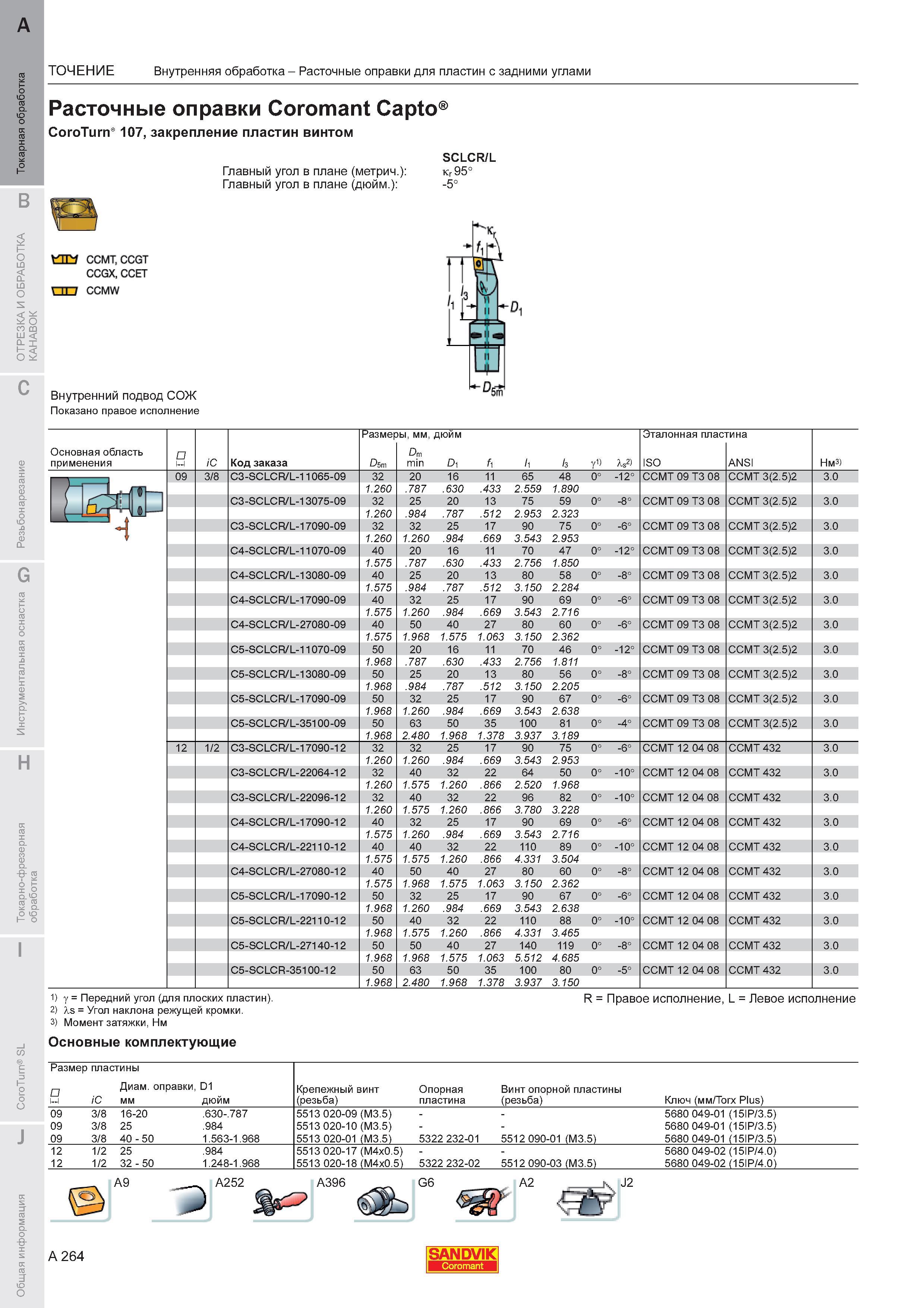

Расточные оправки Sandvik Coromant Capto CoroTurn 107 закрепление пластин винтом Главный угол в плане (метрический) Главный угол в плане (дюймовый)

Расточные оправки Sandvik Coromant Capto CoroTurn 107 закрепление пластин винтом Главный угол в плане (метрический) Главный угол в плане (дюймовый) SCLCR/L кг 95 -5 Внутренний подвод СОЖ Показано правое исполнение Основная область применения ТОЧЕНИЕ Внутренняя обработка Расточные оправки для пластин с задними углами Код заказа Размер Dgm мм дюйм Dm min Di h k y1) Эталонная пластина ISO ANSI Нм 09 3 8 C3-SCLCR/L-11065-09 32 20 16 11 65 48 0 -12 CCMT 09 T3 08 CCMT 3(2.5)2 3.0 1.260 .787 .630 .433 2.559 1.890 C3-SCLCR/L-13075-09 32 25 20 13 75 59 0 -8 CCMT 09 T3 08 CCMT 3(2.5)2 3.0 1.260 .984 .787 .512 2.953 2.323 C3-SCLCR/L-17090-09 32 32 25 17 90 75 0 -6 CCMT 09 T3 08 CCMT 3(2.5)2 3.0 1.260 1.260 .984 .669 3.543 2.953 C4-SCLCR/L-11070-09 40 20 16 11 70 47 0 -12 CCMT 09 T3 08 CCMT 3(2.5)2 3.0 1.575 .787 .630 .433 2.756 1.850 C4-SCLCR/L-13080-09 40 25 20 13 80 58 0 -8 CCMT 09 T3 08 CCMT 3(2.5)2 3.0 1.575 .984 .787 .512 3.150 2.284 C4-SCLCR/L-17090-09 40 32 25 17 90 69 0 -6 CCMT 09 T3 08 CCMT 3(2.5)2 3.0 1.575 1.260 .984 .669 3.543 2.716 C4-SCLCR/L-27080-09 40 50 40 27 80 60 0 -6 CCMT 09 T3 08 CCMT 3(2.5)2 3.0 1.575 1.968 1.575 1.063 3.150 2.362 C5-SCLCR/L-11070-09 50 20 16 11 70 46 0 -12 CCMT 09 T3 08 CCMT 3(2.5)2 3.0 1.968 .787 .630 .433 2.756 1.811 C5-SCLCR/L-13080-09 50 25 20 13 80 56 0 -8 CCMT 09 T3 08 CCMT 3(2.5)2 3.0 1.968 .984 .787 .512 3.150 2.205 C5-SCLCR/L-17090-09 50 32 25 17 90 67 0 -6 CCMT 09 T3 08 CCMT 3(2.5)2 3.0 1.968 1.260 .984 .669 3.543 2.638 C5-SCLCR/L-35100-09 50 63 50 35 100 81 0 -4 CCMT 09 T3 08 CCMT 3(2.5)2 3.0 1.968 2.480 1.968 1.378 3.937 3.189 12 C3-SCLCR/L-17090-12 32 32 25 17 90 75 0 -6 CCMT 12 04 08 CCMT 432 3.0 1.260 1.260 .984 .669 3.543 2.953 C3-SCLCR/L-22064-12 32 40 32 22 64 50 0 -10 CCMT 12 04 08 CCMT 432 3.0 1.260 1.575 1.260 .866 2.520 1.968 C3-SCLCR/L-22096-12 32 40 32 22 96 82 0 -10 CCMT 12 04 08 CCMT 432 3.0 1.260 1.575 1.260 .866 3.780 3.228 C4-SCLCR/L-17090-12 40 32 25 17 90 69 0 -6 CCMT 12 04 08 CCMT 432 3.0 1.575 1.260 .984 .669 3.543 2.716 C4-SCLCR/L-22110-12 40 40 32 22 110 89 0 -10 CCMT 12 04 08 CCMT 432 3.0 1.575 1.575 1.260 .866 4.331 3.504 C4-SCLCR/L-27080-12 40 50 40 27 80 60 0 -8 CCMT 12 04 08 CCMT 432 3.0 1.575 1.968 1.575 1.063 3.150 2.362 C5-SCLCR/L-17090-12 50 32 25 17 90 67 0 -6 CCMT 12 04 08 CCMT 432 3.0 1.968 1.260 .984 .669 3.543 2.638 C5-SCLCR/L-22110-12 50 40 32 22 110 88 0 -10 CCMT 12 04 08 CCMT 432 3.0 1.968 1.575 1.260 .866 4.331 3.465 C5-SCLCR/L-27140-12 50 50 40 27 140 119 0 -8 CCMT 12 04 08 CCMT 432 3.0 1.968 1.968 1.575 1.063 5.512 4.685 C5-SCLCR-35100-12 50 63 50 35 100 80 0 -5 CCMT 12 04 08 CCMT 432 3.0 1.968 2.480 1.968 1.378 3.937 3.150 у Передний угол (для плоских пластин). 2) Is Угол наклона режущей кромки. 3) Момент затяжки Нм Основные комплектующие R Правое исполнение L Левое исполнение Размер пластины О Диаметр оправки D1 Крепежный винт Опорная Винт опорной пластины u С мм дюйм (резьба) пластина (резьба) Ключ (мм Torx Plus) 09 3 8 16-20 .630-.787 5513 020-09 (M3.5) 5680 049-01 (15IP 3.5) 09 3 8 25 .984 5513 020-10 (M3.5) 5680 049-01 (15IP 3.5) 09 3 8 40 - 50 1.563-1.968 5513 020-01 (M3.5) 5322 232-01 5512 090-01 (M3.5) 5680 049-01 (15IP 3.5) 12 25 .984 5513 020-17 (M4x0.5) 5680 049-02 (15IP 4.0) 12 32 - 50 1.248-1.968 5513 020-18 (M4x0.5) 5322 232-02 5512 090-03 (M3.5) 5680 049-02 (15IP 4.0) A9 A252 A396 A2 J2 A 264 SANDVIK Coromant
