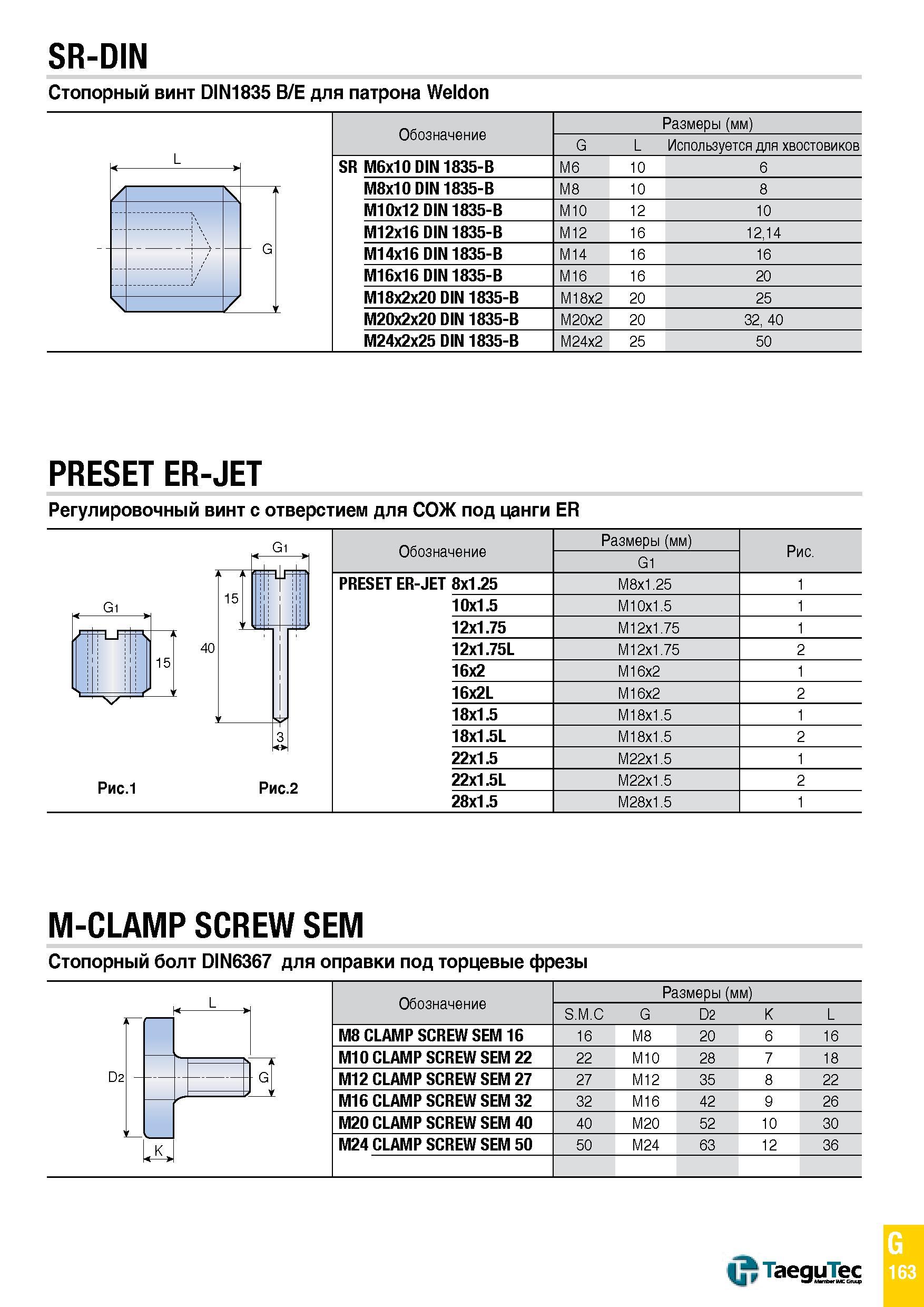

SR-DIN Стопорный винт DIN1835 B/E для патрона Weldon Обозначение Размеры (мм) G L Используется для хвостовиков SR M6x10 DIN 1835-B M6 10 6 M8x10 DIN 1835-B M8 10 8 M10x12 DIN 1835-B M10 12 10 M12x16 DIN 1835-B M12 16 12,14 M14x16 DIN 1835-B M14 16 16 M16x16 DIN 1835-B M16 16 20 M18x2x20 DIN 1835-B M18x2 20 25 M20x2x20 DIN 1835-B M20x2 20 32, 40 M24x2x25 DIN 1835-B M24x2 25 50 G PRESET ER-JET Регулировочный винт с отверстием для СОЖ под цанги ER Gi f TLJT 40 J 1 15 15 Рис.1 Gi J Рис.2 Обозначение PRESET ER-JET 8x1.25 10x1.5 12x1.75 12x1.75L 16x2 16x2L 18x1.5 18x1.5L 22x1.5 22x1.5L 28x1.5 Размеры (мм) G1 M8x1.25 M10x1.5 M12x1.75 M12x1.75 M16x2 M16x2 M18x1.5 M18x1.5 M22x1.5 M22x1.5 M28x1.5 Рис. M-CLAMP SCREW SEM Стопорный болт DIN6367 для оправки под торцевые фрезы Обозначение Размеры (мм) < L S.M.C G D2 K L D2 M8 CLAMP SCREW SEM 16 16 M8 20 6 16 M10 CLAMP SCREW SEM 22 22 M10 28 7 18 G M12 CLAMP SCREW SEM 27 27 M12 35 8 22
