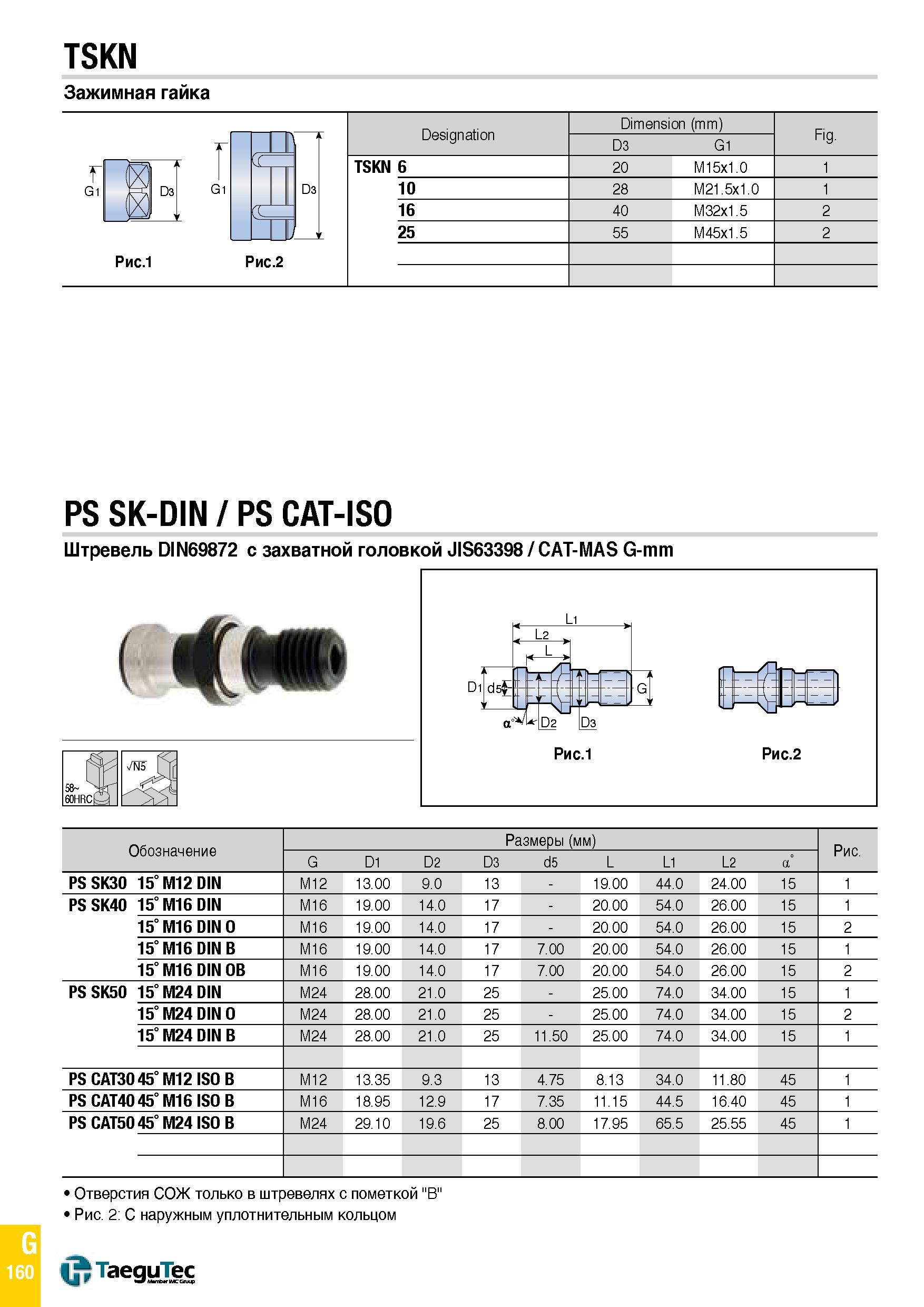

TSKN Зажимная гайка Designation Dimension (mm) Fig. 1 1 D3 G1 G1 “ D3 G1 U D3 TSKN 6 20 M15x1.0 1 10 28 M21.5x1.0 1 ((. 16 40 M32X1.5 2 IIII 25 55 M45x1.5 2 PS SK-DIN PS CAT-ISO Штревель DIN69872 с захватной головкой JIS63398 CAT-MAS G-mm 58 60HRCk Обозначение Размеры (мм) Рис. G D1 D2 D3 d5 L L1 L2 a PS SK30 15° M12 DIN M12 13.00 9.0 13 19.00 44.0 24.00 15 1 PS SK40 15° M16 DIN M16 19.00 14.0 17 20.00 54.0 26.00 15 1 15° M16 DIN O M16 19.00 14.0 17 20.00 54.0 26.00 15 2 15° M16 DIN B M16 19.00 14.0 17 7.00 20.00 54.0 26.00 15 1 15° M16 DIN OB M16 19.00 14.0 17 7.00 20.00 54.0 26.00 15 2 PS SK50 15° M24 DIN M24 28.00 21.0 25 25.00 74.0 34.00 15 1 15° M24 DIN O M24 28.00 21.0 25 25.00 74.0 34.00 15 2 15° M24 DIN B M24 28.00 21.0 25 11.50 25.00 74.0 34.00 15 1 PS CAT30 45° M12 ISO B M12 13.35 9.3 13 4.75 8.13 34.0 11.80 45 1 PS CAT4045° M16 ISO B M16 18.95 12.9 17 7.35 11.15 44.5 16.40 45 1 PS CAT50 45° M24 ISO B M24 29.10 19.6 25 8.00 17.95 65.5 25.55 45 1 Отверстия СОЖ только в штревелях с пометкой "В" Рис. 2 С наружным уплотнительным кольцом TaeguTec G 160
