1226 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.G157

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. G157 1226 Lab2u

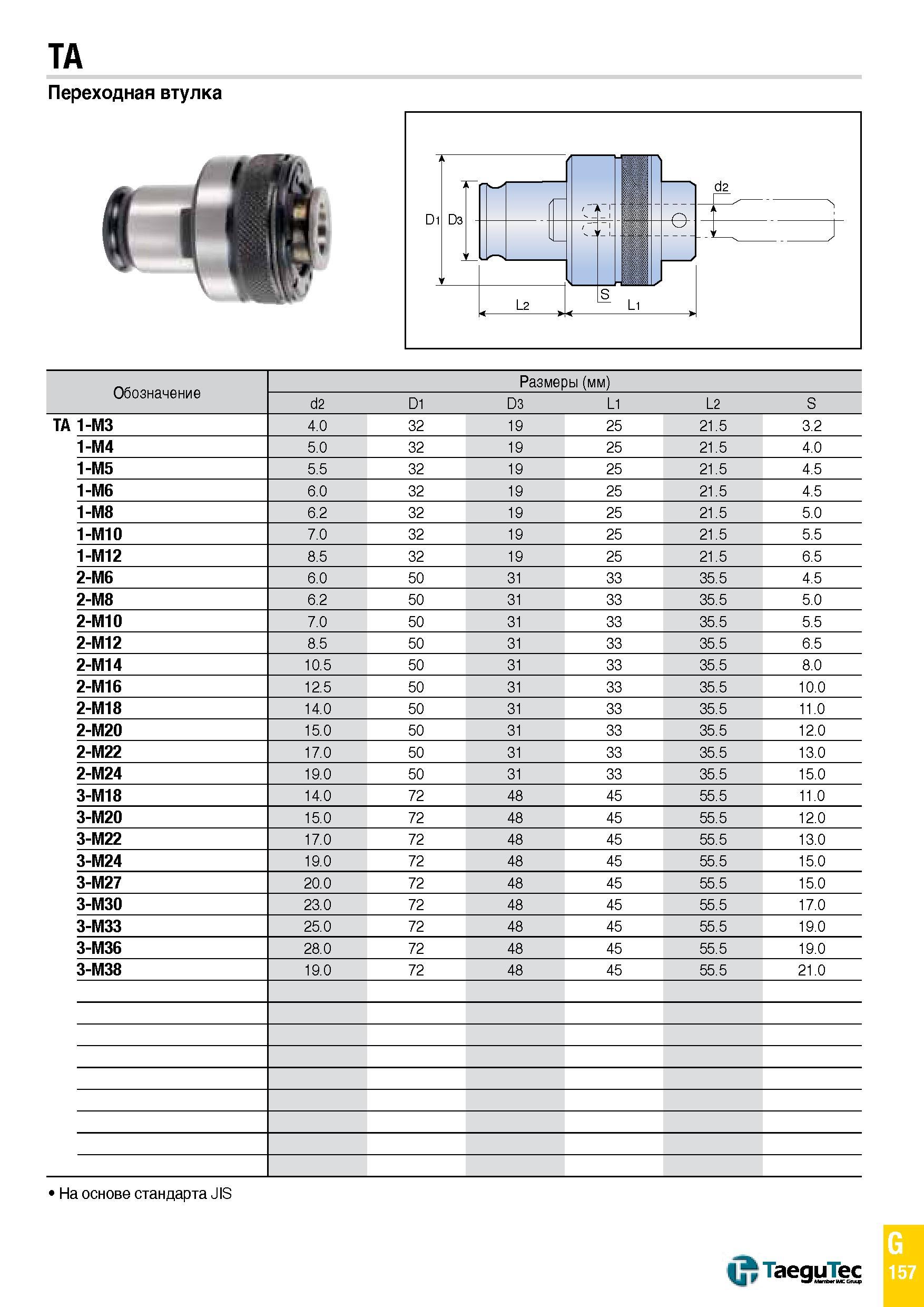

TA Переходная втулка Обозначение Размеры (мм) d2 D1 D3 L1 L2 S TA 1-M3 4.0 32 19 25 21.5 3.2 1-M4 5.0 32 19 25 21.5 4.0 1-M5 5.5 32 19 25 21.5 4.5 1-M6 6.0 32 19 25 21.5 4.5 1-M8 6.2 32 19 25 21.5 5.0 1-M10 7.0 32 19 25 21.5 5.5 1-M12 8.5 32 19 25 21.5 6.5 2-M6 6.0 50 31 33 35.5 4.5 2-M8 6.2 50 31 33 35.5 5.0 2-M10 7.0 50 31 33 35.5 5.5 2-M12 8.5 50 31 33 35.5 6.5 2-M14 10.5 50 31 33 35.5 8.0 2-M16 12.5 50 31 33 35.5 10.0 2-M18 14.0 50 31 33 35.5 11.0 2-M20 15.0 50 31 33 35.5 12.0 2-M22 17.0 50 31 33 35.5 13.0 2-M24 19.0 50 31 33 35.5 15.0 3-M18 14.0 72 48 45 55.5 11.0 3-M20 15.0 72 48 45 55.5 12.0 3-M22 17.0 72 48 45 55.5 13.0 3-M24 19.0 72 48 45 55.5 15.0 3-M27 20.0 72 48 45 55.5 15.0 3-M30 23.0 72 48 45 55.5 17.0 3-M33 25.0 72 48 45 55.5 19.0 3-M36 28.0 72 48 45 55.5 19.0 3-M38 19.0 72 48 45 55.5 21.0 На основе стандарта JIS % l TaeguTec
