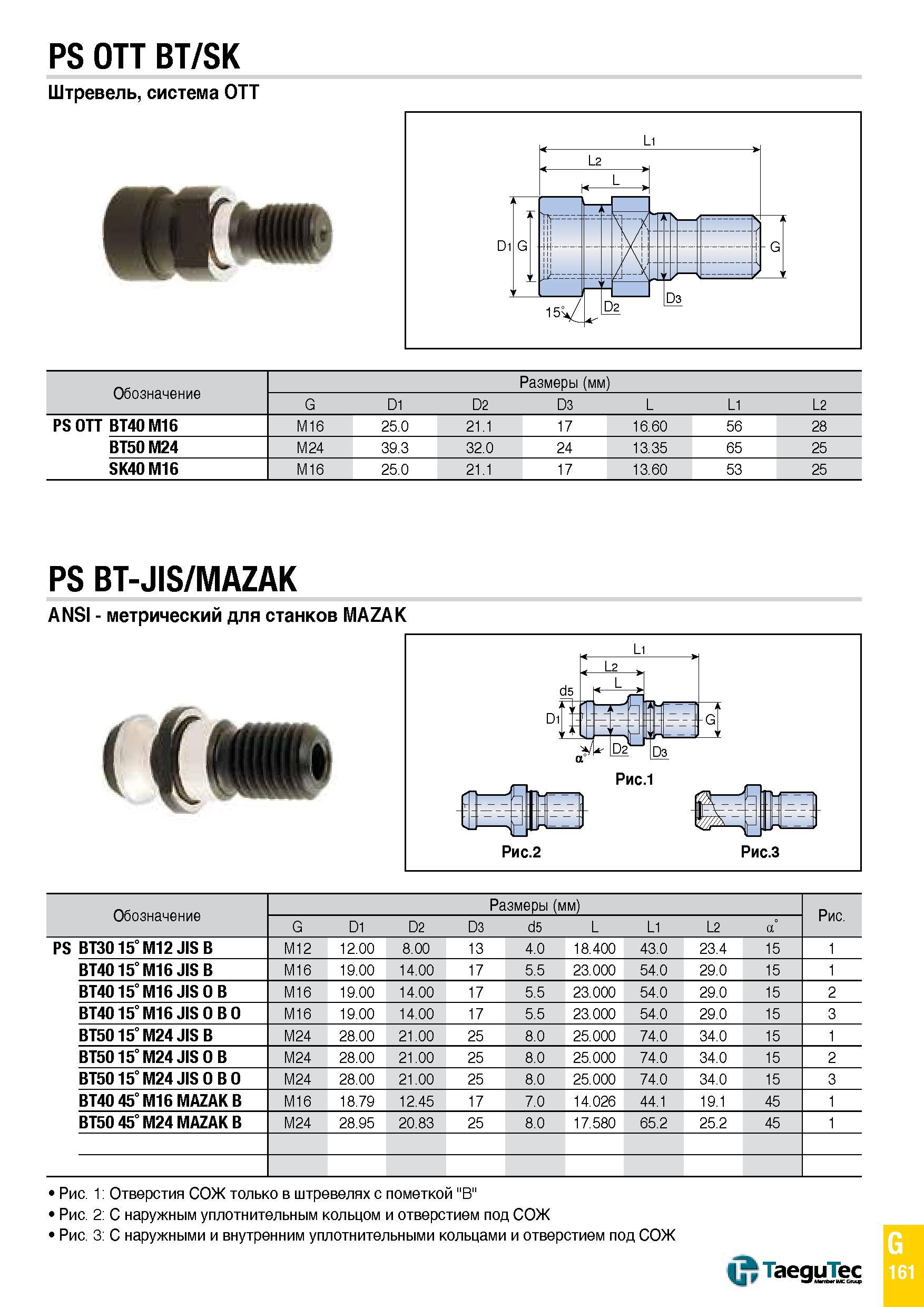

PS OTT BT/SK Штревель, система OTT Обозначение Размеры (мм) G D1 D2 D3 L L1 L2 PS OTT BT40 M16 M16 25.0 21.1 17 16.60 56 28 BT50M24 M24 39.3 32.0 24 13.35 65 25 SK40 M16 M16 25.0 21.1 17 13.60 53 25 PS BT-JIS/MAZAK ANSI - метрический для станков MAZAK Обозначение Размеры (мм) Рис. G D1 D2 D3 d5 L L1 L2 a PS BT30 15° M12 JIS B M12 12.00 8.00 13 4.0 18.400 43.0 23.4 15 1 BT40 15° M16 JIS B M16 19.00 14.00 17 5.5 23.000 54.0 29.0 15 1 BT40 15° M16 JIS O B M16 19.00 14.00 17 5.5 23.000 54.0 29.0 15 2 BT40 15° M16 JIS O B O M16 19.00 14.00 17 5.5 23.000 54.0 29.0 15 3 BT50 15° M24 JIS B M24 28.00 21.00 25 8.0 25.000 74.0 34.0 15 1 BT50 15° M24 JIS O B M24 28.00 21.00 25 8.0 25.000 74.0 34.0 15 2 BT50 15° M24 JIS O B O M24 28.00 21.00 25 8.0 25.000 74.0 34.0 15 3 BT40 45° M16 MAZAK B M16 18.79 12.45 17 7.0 14.026 44.1 19.1 45 1 BT50 45° M24 MAZAK B M24 28.95 20.83 25 8.0 17.580 65.2 25.2 45 1 Рис. 1 Рис. 2 Рис. 3 Отверстия СОЖ только в штревелях с пометкой "B" С наружным уплотнительным кольцом и отверстием под СОЖ С наружными и внутренним уплотнительными кольцами и отверстием под СОЖ TaeguTec G 161
