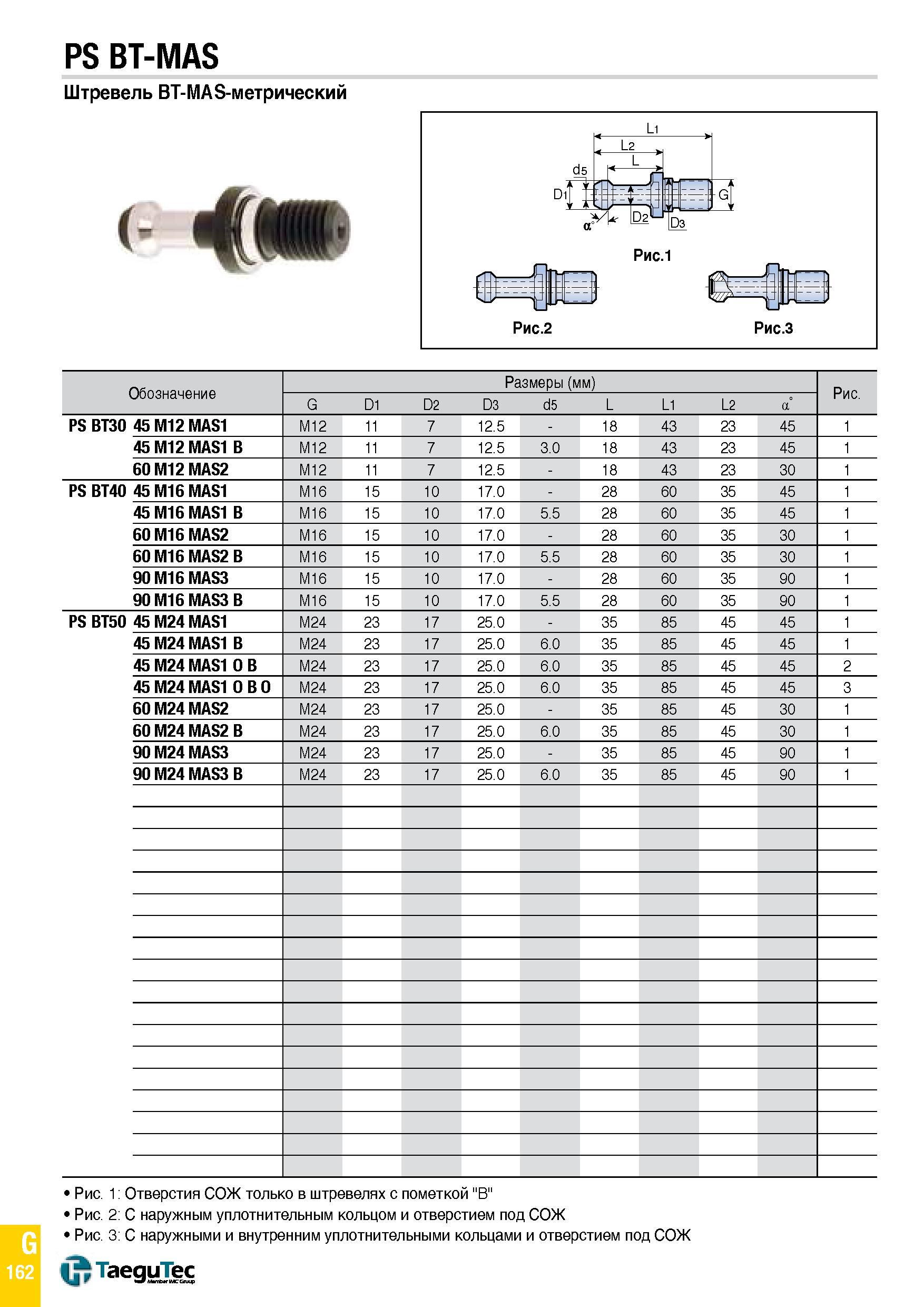

PS BT-MAS Штревель BT-MAS-метрический (- 4m Обозначение Размеры (мм) Рис. G D1 D2 D3 d5 L L1 L2 a PS BT30 45 M12 MAS1 M12 11 7 12.5 18 43 23 45 1 45 M12 MAS1 B M12 11 7 12.5 3.0 18 43 23 45 1 60 M12 MAS2 M12 11 7 12.5 18 43 23 30 1 PS BT40 45 M16 MAS1 M16 15 10 17.0 28 60 35 45 1 45 M16 MAS1 B M16 15 10 17.0 5.5 28 60 35 45 1 60 M16 MAS2 M16 15 10 17.0 28 60 35 30 1 60 M16 MAS2 B M16 15 10 17.0 5.5 28 60 35 30 1 90 M16 MAS3 M16 15 10 17.0 28 60 35 90 1 90 M16 MAS3 B M16 15 10 17.0 5.5 28 60 35 90 1 PS BT50 45 M24 MAS1 M24 23 17 25.0 35 85 45 45 1 45 M24 MAS1 B M24 23 17 25.0 6.0 35 85 45 45 1 45 M24 MAS1 O B M24 23 17 25.0 6.0 35 85 45 45 2 45 M24 MAS1 O B O M24 23 17 25.0 6.0 35 85 45 45 3 60 M24 MAS2 M24 23 17 25.0 35 85 45 30 1 60 M24 MAS2 B M24 23 17 25.0 6.0 35 85 45 30 1 90 M24 MAS3 M24 23 17 25.0 35 85 45 90 1 90 M24 MAS3 B M24 23 17 25.0 6.0 35 85 45 90 1 Рис. 1 Рис. 2 Рис. 3 Отверстия СОЖ только в штревелях с пометкой "B" С наружным уплотнительным кольцом и отверстием под СОЖ С наружными и внутренним уплотнительными кольцами и отверстием под СОЖ TaeguTec G 162
