1234 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.G165

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. G165 1234 Lab2u

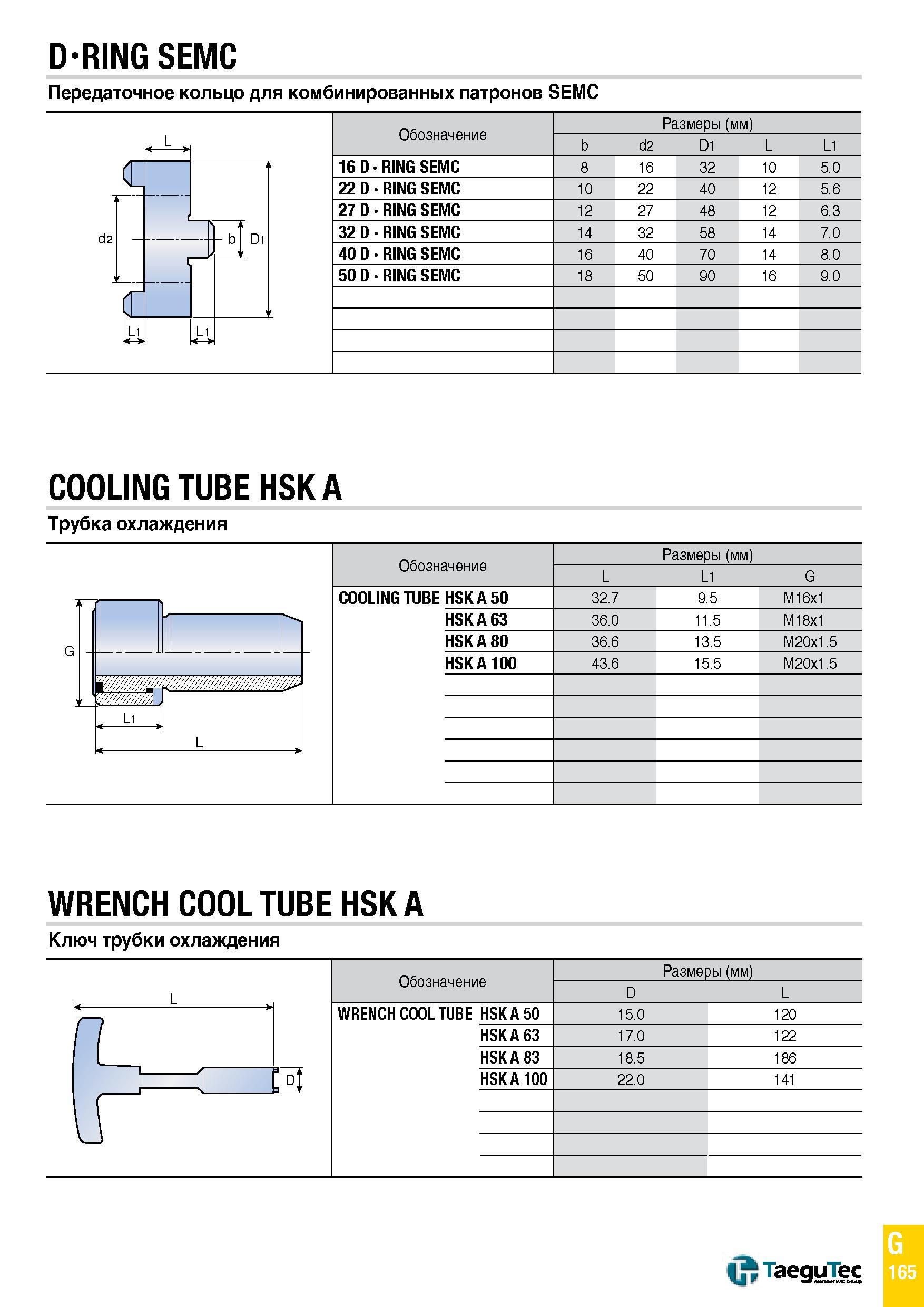

D-RING SEMC Передаточное кольцо для комбинированных патронов SEMC Обозначение Размеры (мм) b d2 D1 L L1 16 D RING SEMC 8 16 32 10 5.0 22 D RING SEMC 10 22 40 12 5.6 27 D RING SEMC 12 27 48 12 6.3 32 D RING SEMC 14 32 58 14 7.0 40 D RING SEMC 16 40 70 14 8.0 50 D RING SEMC 18 50 90 16 9.0 d2 Р- COOLING TUBE HSK A Трубка охлаждения Обозначение Размеры (мм) L L1 G COOLING TUBE HSK A 50 32.7 9.5 M16x1 G HSK A 63 36.0 11.5 M18x1 HSK A 80 36.6 13.5 M20x1.5 HSKA 100 43.6 15.5 M20x1.5 m/m/m. L WRENCH COOL TUBE HSK A Ключ трубки охлаждения Обозначение WRENCH COOL TUBE HSK A 50 HSK A 63 HSK A 83 HSKA 100 Размеры (мм) 15.0 17.0 18.5 22.0 120 122 186 141 TaeguTec G 165
