1235 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.G166

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. G166 1235 Lab2u

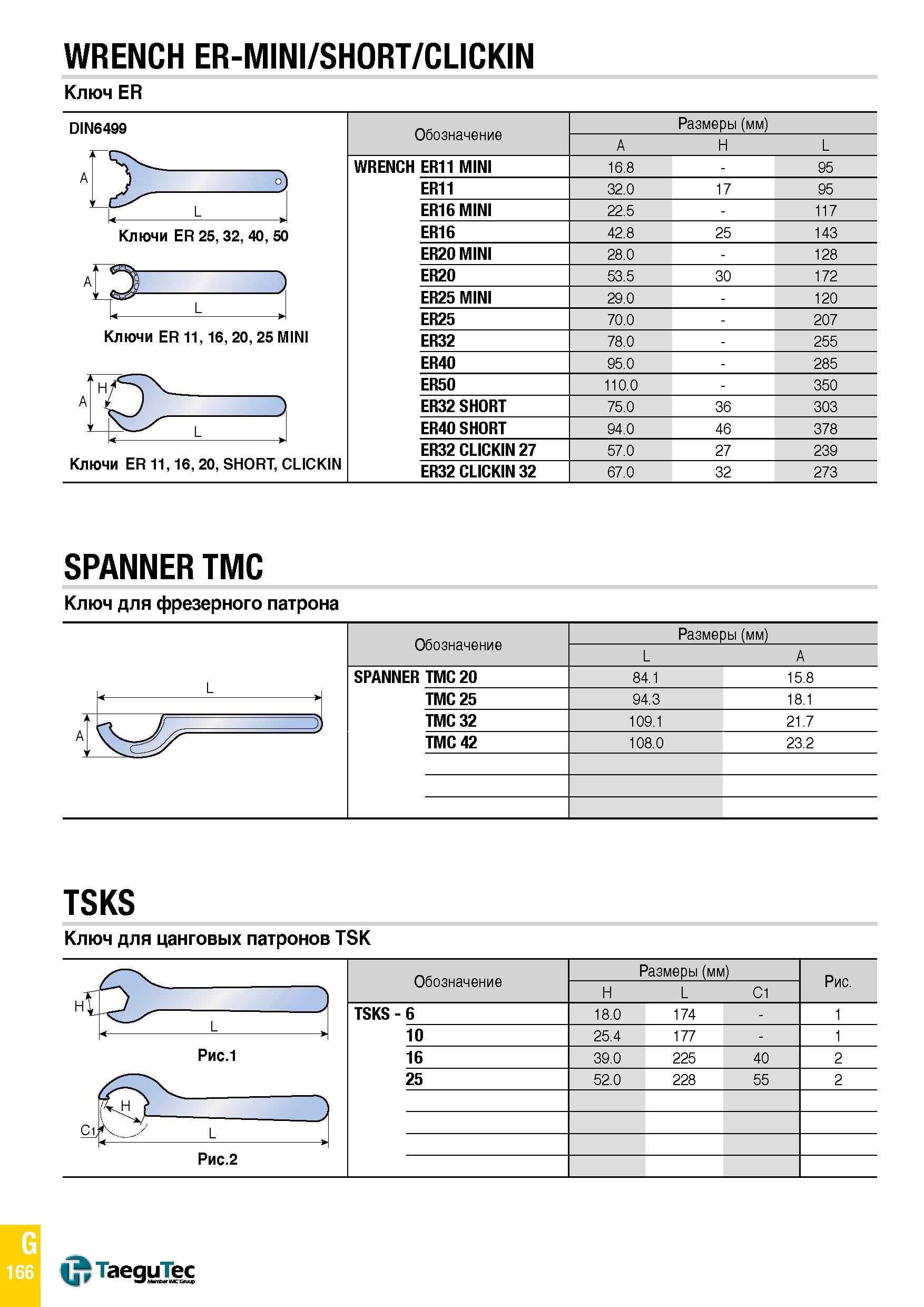

WRENCH ER-MINI/SHORT/CLICKIN Ключ ER Обозначение Размеры (мм) A H L WRENCH ER11 MINI 16.8 - 95 ER11 32.0 17 95 ER16 MINI 22.5 - 117 ER16 42.8 25 143 ER20 MINI 28.0 - 128 ER20 53.5 30 172 ER25 MINI 29.0 - 120 ER25 70.0 - 207 ER32 78.0 - 255 ER40 95.0 - 285 ER50 110.0 - 350 ER32 SHORT 75.0 36 303 ER40 SHORT 94.0 46 378 ER32 CLICKIN 27 57.0 27 239 ER32 CLICKIN 32 67.0 32 273 DIN6499 L Ключи ER 25, 32, 40, 50 - L Ключи ER 11, 16, 20, 25 MINI Ключи ER 11, 16, 20, SHORT, CLICKIN A A A L SPANNER TMC Ключ для фрезерного патрона L Обозначение Размеры (мм) L A SPANNER TMC 20 84.1 15.8 h TMC 25 94.3 18.1 U „ j TMC 32 109.1 21.7 TMC 42 108.0 23.2 TSKS Ключ для цанговых патронов TSK Обозначение Размеры (мм) Рис. Ilf H L C1 L TSKS- 6 18.0 174 - 1 10 25.4 177 - 1 Рис.1 16 39.0 225 40 2 V. 25 52.0 228 55 2 Cl VH f L РИС.2 G 166 TaeguTec
