468 Каталог SUMITOMO 2018 Инструмент металлорежущий Пластины Резцы Фрезы Сверла Стр.K72 |
|||||

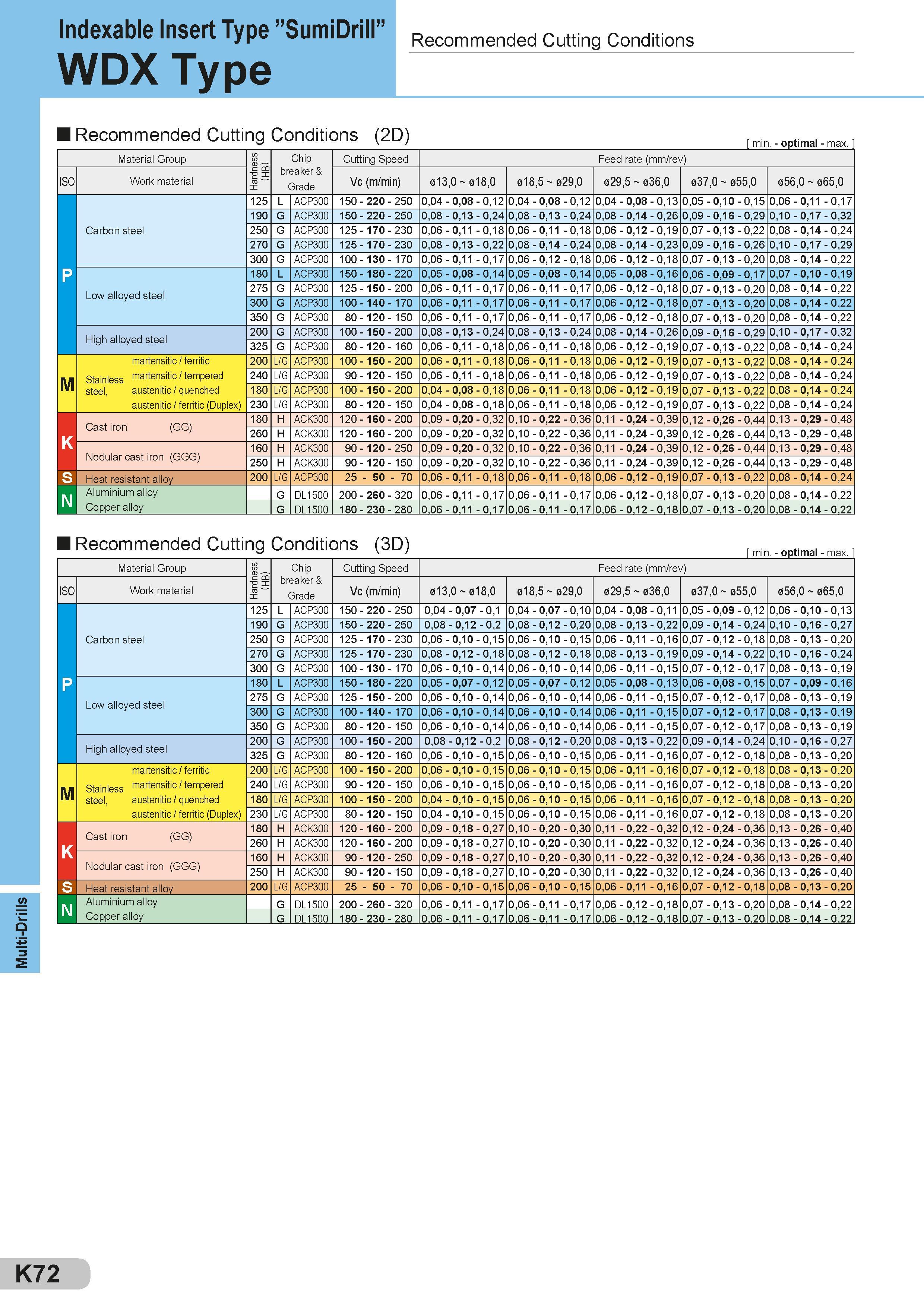

Каталог SUMITOMO 2018 Инструмент металлорежущий Стр. K72 0468 Lab2u Multi-Drills Indexable Insert Type ”SumiDrill” WDX Type Recommended Cutting Conditions Recommended Cutting Conditions (2D) min. - optimal - max. Material Group Hardness (HB) Chip breaker & Grade Cutting Speed Feed rate (mm/rev) Подача (мм/об) ISO Work material Vc (m/min) 013,0 018,0 018,5 029,0 029,5 036,0 037,0 055,0 056,0 065,0 P Carbon steel 125 L ACP300 150 - 220 - 250 0,04 - 0,08 - 0,12 0,04 - 0,08 - 0,12 0,04 - 0,08 - 0,13 0,05 - 0,10 - 0,15 0,06 - 0,11 - 0,17 190 G ACP300 150 - 220 - 250 0,08 - 0,13 - 0,24 0,08 - 0,13 - 0,24 0,08 - 0,14 - 0,26 0,09 - 0,16 - 0,29 0,10 - 0,17 - 0,32 250 G ACP300 125 - 170 - 230 0,06 - 0,11 - 0,18 0,06 - 0,11 - 0,18 0,06 - 0,12 - 0,19 0,07 - 0,13 - 0,22 0,08 - 0,14 - 0,24 270 G ACP300 125 - 170 - 230 0,08 - 0,13 - 0,22 0,08 - 0,14 - 0,24 0,08 - 0,14 - 0,23 0,09 - 0,16 - 0,26 0,10 - 0,17 - 0,29 300 G ACP300 100 - 130 - 170 0,06 - 0,11 - 0,17 0,06 - 0,12 - 0,18 0,06 - 0,12 - 0,18 0,07 - 0,13 - 0,20 0,08 - 0,14 - 0,22 Low alloyed steel 180 L ACP300 150 - 180 - 220 0,05 - 0,08 - 0,14 0,05 - 0,08 - 0,14 0,05 - 0,08 - 0,16 0,06 - 0,09 - 0,17 0,07 - 0,10 - 0,19 275 G ACP300 125 - 150 - 200 0,06 - 0,11 - 0,17 0,06 - 0,11 - 0,17 0,06 - 0,12 - 0,18 0,07 - 0,13 - 0,20 0,08 - 0,14 - 0,22 300 G ACP300 100 - 140 - 170 0,06 - 0,11 - 0,17 0,06 - 0,11 - 0,17 0,06 - 0,12 - 0,18 0,07 - 0,13 - 0,20 0,08 - 0,14 - 0,22 350 G ACP300 80 - 120 - 150 0,06 - 0,11 - 0,17 0,06 - 0,11 - 0,17 0,06 - 0,12 - 0,18 0,07 - 0,13 - 0,20 0,08 - 0,14 - 0,22 High alloyed steel 200 G ACP300 100 - 150 - 200 0,08 - 0,13 - 0,24 0,08 - 0,13 - 0,24 0,08 - 0,14 - 0,26 0,09 - 0,16 - 0,29 0,10 - 0,17 - 0,32 325 G ACP300 80 - 120 - 160 0,06 - 0,11 - 0,18 0,06 - 0,11 - 0,18 0,06 - 0,12 - 0,19 0,07 - 0,13 - 0,22 0,08 - 0,14 - 0,24 M martensitic / ferritic Stainless martensitic / tempered steel, austenitic / quenched austenitic / ferritic (Duplex) 200 L/G ACP300 100 - 150 - 200 0,06 - 0,11 - 0,18 0,06 - 0,11 - 0,18 0,06 - 0,12 - 0,19 0,07 - 0,13 - 0,22 0,08 - 0,14 - 0,24 240 L/G ACP300 90 - 120 - 150 0,06 - 0,11 - 0,18 0,06 - 0,11 - 0,18 0,06 - 0,12 - 0,19 0,07 - 0,13 - 0,22 0,08 - 0,14 - 0,24 180 L/G ACP300 100 - 150 - 200 0,04 - 0,08 - 0,18 0,06 - 0,11 - 0,18 0,06 - 0,12 - 0,19 0,07 - 0,13 - 0,22 0,08 - 0,14 - 0,24 230 L/G ACP300 80 - 120 - 150 0,04 - 0,08 - 0,18 0,06 - 0,11 - 0,18 0,06 - 0,12 - 0,19 0,07 - 0,13 - 0,22 0,08 - 0,14 - 0,24 K Cast iron (GG) 180 H ACK300 120 - 160 - 200 0,09 - 0,20 - 0,32 0,10 - 0,22 - 0,36 0,11 - 0,24 - 0,39 0,12 - 0,26 - 0,44 0,13 - 0,29 - 0,48 260 H ACK300 120 - 160 - 200 0,09 - 0,20 - 0,32 0,10 - 0,22 - 0,36 0,11 - 0,24 - 0,39 0,12 - 0,26 - 0,44 0,13 - 0,29 - 0,48 Nodular cast iron (GGG) 160 H ACK300 90 - 120 - 250 0,09 - 0,20 - 0,32 0,10 - 0,22 - 0,36 0,11 - 0,24 - 0,39 0,12 - 0,26 - 0,44 0,13 - 0,29 - 0,48 250 H ACK300 90 - 120 - 150 0,09 - 0,20 - 0,32 0,10 - 0,22 - 0,36 0,11 - 0,24 - 0,39 0,12 - 0,26 - 0,44 0,13 - 0,29 - 0,48 S Heat resistant alloy 200 L/G ACP300 25 - 50 - 70 0,06 - 0,11 - 0,18 0,06 - 0,11 - 0,18 0,06 - 0,12 - 0,19 0,07 - 0,13 - 0,22 0,08 - 0,14 - 0,24 N Aluminium alloy G DL1500 200 - 260 - 320 0,06 - 0,11 - 0,17 0,06 - 0,11 - 0,17 0,06 - 0,12 - 0,18 0,07 - 0,13 - 0,20 0,08 - 0,14 - 0,22 Copper alloy G DL1500 180 - 230 - 280 0,06 - 0,11 - 0,17 0,06 - 0,11 - 0,17 0,06 - 0,12 - 0,18 0,07 - 0,13 - 0,20 0,08 - 0,14 - 0,22 Recommended Cutting Conditions (3D) min. - optimal - max. Material Group s e) n m Chip HB breaker & Grade Cutting Speed Feed rate (mm/rev) Подача (мм/об) SO Work material Vc (m/min) 013,0 018,0 018,5 029,0 029,5 036,0 037,0 055,0 056,0 065,0 p Carbon steel 125 L ACP300 150 - 220 - 250 0,04 - 0,07 - 0,1 0,04 - 0,07 - 0,10 0,04 - 0,08 - 0,11 0,05 - 0,09 - 0,12 0,06 - 0,10 - 0,13 190 G ACP300 150 - 220 - 250 0,08 - 0,12 - 0,2 0,08 - 0,12 - 0,20 0,08 - 0,13 - 0,22 0,09 - 0,14 - 0,24 0,10 - 0,16 - 0,27 250 G ACP300 125 - 170 - 230 0,06 - 0,10 - 0,15 0,06 - 0,10 - 0,15 0,06 - 0,11 - 0,16 0,07 - 0,12 - 0,18 0,08 - 0,13 - 0,20 270 G ACP300 125 - 170 - 230 0,08 - 0,12 - 0,18 0,08 - 0,12 - 0,18 0,08 - 0,13 - 0,19 0,09 - 0,14 - 0,22 0,10 - 0,16 - 0,24 300 G ACP300 100 - 130 - 170 0,06 - 0,10 - 0,14 0,06 - 0,10 - 0,14 0,06 - 0,11 - 0,15 0,07 - 0,12 - 0,17 0,08 - 0,13 - 0,19 Low alloyed steel 180 L ACP300 150 - 180 - 220 0,05 - 0,07 - 0,12 0,05 - 0,07 - 0,12 0,05 - 0,08 - 0,13 0,06 - 0,08 - 0,15 0,07 - 0,09 - 0,16 275 G ACP300 125 - 150 - 200 0,06 - 0,10 - 0,14 0,06 - 0,10 - 0,14 0,06 - 0,11 - 0,15 0,07 - 0,12 - 0,17 0,08 - 0,13 - 0,19 300 G ACP300 100 - 140 - 170 0,06 - 0,10 - 0,14 0,06 - 0,10 - 0,14 0,06 - 0,11 - 0,15 0,07 - 0,12 - 0,17 0,08 - 0,13 - 0,19 350 G ACP300 80 - 120 - 150 0,06 - 0,10 - 0,14 0,06 - 0,10 - 0,14 0,06 - 0,11 - 0,15 0,07 - 0,12 - 0,17 0,08 - 0,13 - 0,19 High alloyed steel 200 G ACP300 100 - 150 - 200 0,08 - 0,12 - 0,2 0,08 - 0,12 - 0,20 0,08 - 0,13 - 0,22 0,09 - 0,14 - 0,24 0,10 - 0,16 - 0,27 325 G ACP300 80 - 120 - 160 0,06 - 0,10 - 0,15 0,06 - 0,10 - 0,15 0,06 - 0,11 - 0,16 0,07 - 0,12 - 0,18 0,08 - 0,13 - 0,20 M martensitic / ferritic Stainless martensitic / tempered steel, austenitic / quenched austenitic / ferritic (Duplex) 200 L/G ACP300 100 - 150 - 200 0,06 - 0,10 - 0,15 0,06 - 0,10 - 0,15 0,06 - 0,11 - 0,16 0,07 - 0,12 - 0,18 0,08 - 0,13 - 0,20 240 L/G ACP300 90 - 120 - 150 0,06 - 0,10 - 0,15 0,06 - 0,10 - 0,15 0,06 - 0,11 - 0,16 0,07 - 0,12 - 0,18 0,08 - 0,13 - 0,20 180 L/G ACP300 100 - 150 - 200 0,04 - 0,10 - 0,15 0,06 - 0,10 - 0,15 0,06 - 0,11 - 0,16 0,07 - 0,12 - 0,18 0,08 - 0,13 - 0,20 230 L/G ACP300 80 - 120 - 150 0,04 - 0,10 - 0,15 0,06 - 0,10 - 0,15 0,06 - 0,11 - 0,16 0,07 - 0,12 - 0,18 0,08 - 0,13 - 0,20 K Cast iron (GG) 180 H ACK300 120 - 160 - 200 0,09 - 0,18 - 0,27 0,10 - 0,20 - 0,30 0,11 - 0,22 - 0,32 0,12 - 0,24 - 0,36 0,13 - 0,26 - 0,40 260 H ACK300 120 - 160 - 200 0,09 - 0,18 - 0,27 0,10 - 0,20 - 0,30 0,11 - 0,22 - 0,32 0,12 - 0,24 - 0,36 0,13 - 0,26 - 0,40 Nodular cast iron (GGG) 160 H ACK300 90 - 120 - 250 0,09 - 0,18 - 0,27 0,10 - 0,20 - 0,30 0,11 - 0,22 - 0,32 0,12 - 0,24 - 0,36 0,13 - 0,26 - 0,40 250 H ACK300 90 - 120 - 150 0,09 - 0,18 - 0,27 0,10 - 0,20 - 0,30 0,11 - 0,22 - 0,32 0,12 - 0,24 - 0,36 0,13 - 0,26 - 0,40 S Heat resistant alloy 200 L/G ACP300 25 - 50 - 70 0,06 - 0,10 - 0,15 0,06 - 0,10 - 0,15 0,06 - 0,11 - 0,16 0,07 - 0,12 - 0,18 0,08 - 0,13 - 0,20 N Aluminium alloy Copper alloy G G DL1500 DL1500 200 - 260 - 320 180 - 230 - 280 0,06 - 0,11 - 0,17 0,06 - 0,11 - 0,17 0,06 - 0,11 - 0,17 0,06 - 0,11 - 0,17 0,06 - 0,12 - 0,18 0,06 - 0,12 - 0,18 0,07 - 0,13 - 0,20 0,07 - 0,13 - 0,20 0,08 - 0,14 - 0,22 0,08 - 0,14 - 0,22 K72 |
|||||
