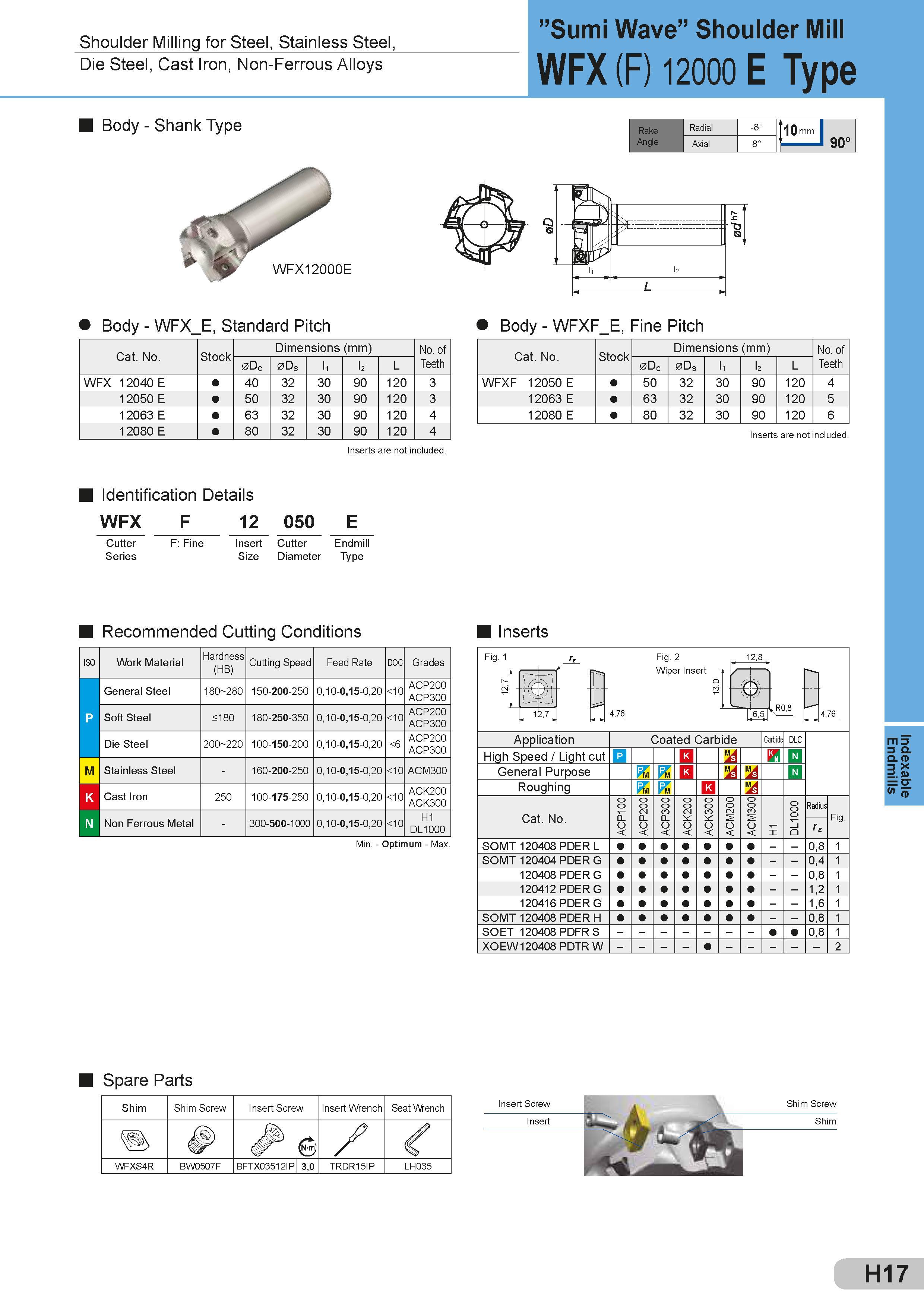

Shoulder Milling for Steel, Stainless Steel, Die Steel, Cast Iron, Non-Ferrous Alloys Body - Shank Type WFX12000E ”Sumi Wave” Shoulder Mill WFX (F) 12000 E Type Rake Angle Radial -8° Axial 8° 90° Body - WFX E, Standard Pitch Body - WFXF E, Fine Pitch Cat. No. Stock Dimensions (mm) Размеры указаны в мм No. of Teeth Количество режущих зубьев 0Dc 0Ds l1 l2 L WFX 12040 E 40 32 30 90 120 3 12050 E 50 32 30 90 120 3 12063 E 63 32 30 90 120 4 12080 E 80 32 30 90 120 4 Inserts are not included. Cat. No. Stock Dimensions (mm) Размеры указаны в мм No. of Teeth Количество режущих зубьев 0Dc 0Ds l1 l2 L WFXF 12050 E 50 32 30 90 120 4 12063 E 63 32 30 90 120 5 12080 E 80 32 30 90 120 6 Inserts are not included. Identification Details WFX F 12 050 E Cutter F: Fine Insert Cutter Endmill Series Size Diameter Type Recommended Cutting Conditions ISO Work Material Обрабатываемый материал Hardness (HB) Cutting Speed Feed Rate DOC Grades r General Steel 180 280 150-200-250 0,10-0,15-0,20 <10 ACP200 ACP300 p Soft Steel <180 180-250-350 0,10-0,15-0,20 <10 ACP200 ACP300 L Die Steel 200 220 100-150-200 0,10-0,15-0,20 <6 ACP200 ACP300 m Stainless Steel - 160-200-250 0,10-0,15-0,20 <10 ACM300 K Cast Iron Чугун 250 100-175-250 0,10-0,15-0,20 <10 ACK200 ACK300 N Non Ferrous Metal - 300-500-1000 0,10-0,15-0,20 <10 H1 DL1000 Min. - Optimum - Max. Inserts Fig. 1 5-5, u 4,76 Fig. 2 Wiper Insert ,J 4,76 Application Coated Carbide Carbide DLC High Speed / Light cut H k ms Ikn n General Purpose PM PM k ms ms n Roughing PM PM K ms Cat. No. ACP100 ACP200 ACP300 ACK200 ACK300 ACM200 ACM300 I DL1000 Radius r£ Fig. SOMT 120408 PDER L - - 0,8 1 SOMT 120404 PDER G - - 0,4 1 120408 PDER G - - 0,8 1 120412 PDER G - - 1,2 1 120416 PDER G - - 1,6 1 SOMT 120408 PDER H - - 0,8 1 SOET 120408 PDFR S 0,8 1 XOEW120408 PDTR W 2 Spare Parts Запасные части Sumitomo и комплектующие Shim Screw Insert Screw Insert Wrench Seat Wrench m yP WFXS4R BW0507F BFTX03512IP 3,0 TRDR15IP LH035 Insert Screw Insert H17 Indexable Endmills
