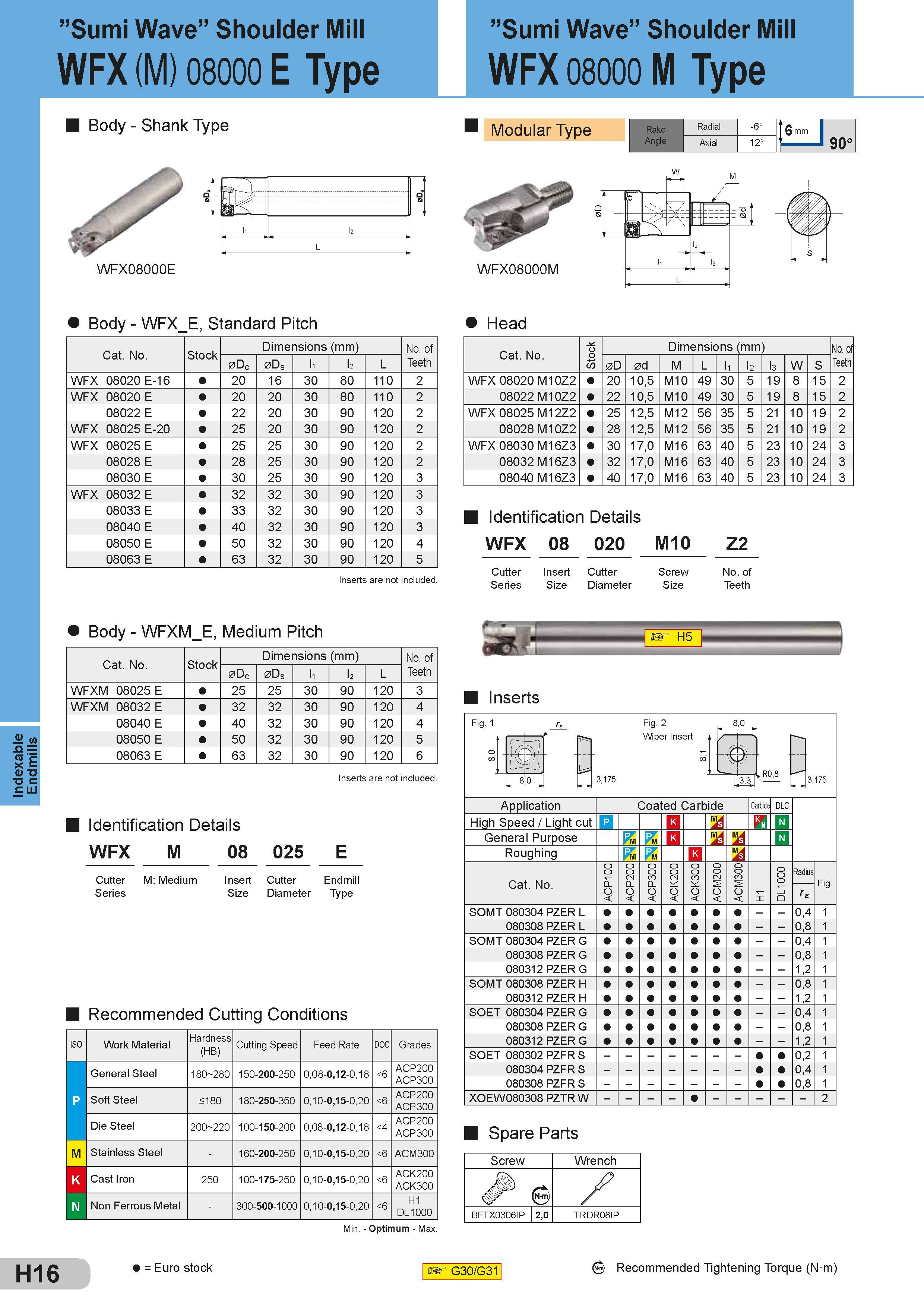

Indexable Endmills ’’Sumi Wave” S houlder Mill ”Sumi Wave” Shoulder Mill WFX (M) 08000 E Type WFX 08000 M Type H16 Body - Shank Type Modular Type Rake Angle Radial -6° 6 mm o O <7> Axial 12° WFX08000E WFX08000M Body - WFX E, Standard Pitch Head Cat. No. Stock Dimensions (mm) Размеры указаны в мм No. of Teeth Количество режущих зубьев 0Dc 0Ds l1 l2 L WFX 08020 E-16 20 16 30 80 110 2 WFX 08020 E 20 20 30 80 110 2 08022 E 22 20 30 90 120 2 WFX 08025 E-20 25 20 30 90 120 2 WFX 08025 E 25 25 30 90 120 2 08028 E 28 25 30 90 120 2 08030 E 30 25 30 90 120 3 WFX 08032 E 32 32 30 90 120 3 08033 E 33 32 30 90 120 3 08040 E 40 32 30 90 120 3 08050 E 50 32 30 90 120 4 08063 E 63 32 30 90 120 5 Cat. No. Stock Dimensions mm No. of Teeth Количество режущих зубьев 0D 0d M L l1 l l3 W S WFX 08020 M10Z2 20 10,5 M10 49 30 5 19 8 15 2 08022M10Z2 22 10,5 M10 49 30 5 19 8 15 2 WFX 08025 M12Z2 25 12,5 M12 56 35 5 21 10 19 2 08028M10Z2 28 12,5 M12 56 35 5 21 10 19 2 WFX 08030 M16Z3 30 17,0 M16 63 40 5 23 10 24 3 08032M16Z3 32 17,0 M16 63 40 5 23 10 24 3 08040 M16Z3 40 17,0 M16 63 40 5 23 10 24 3 Identification Details WFX 08 020 M10 Inserts are not included. Cutter Series Insert Size Cutter Diameter Screw Size Z2 No. of Teeth Количество режущих зубьев Body - WFXM E, Medium Pitch Cat. No. Stock Dimensions (mm) Размеры указаны в мм No. of Teeth Количество режущих зубьев 0Dc 0Ds l1 l2 L WFXM 08025 E 25 25 30 90 120 3 WFXM 08032 E 32 32 30 90 120 4 08040 E 40 32 30 90 120 4 08050 E 50 32 30 90 120 5 08063 E 63 32 30 90 120 6 Inserts are not included. Identification Details WFX M 08 025 E Cutter M: Medium Series Insert Cutter Endmill Size Diameter Type Recommended Cutting Conditions ISO Work Material Обрабатываемый материал Hardness (HB) Cutting Speed Feed Rate DOC Grades r General Steel 180 280 150-200-250 0,08-0,12-0,18 <6 ACP200 ACP300 p Soft Steel <180 180-250-350 0,10-0,15-0,20 <6 ACP200 ACP300 L Die Steel 200 220 100-150-200 0,08-0,12-0,18 <4 ACP200 ACP300 Stainless Steel - 160-200-250 0,10-0,15-0,20 <6 ACM300 K Cast Iron Чугун 250 100-175-250 0,10-0,15-0,20 <6 ACK200 ACK300 N Non Ferrous Metal - 300-500-1000 0,10-0,15-0,20 <6 H1 DL1000 Min. - Optimum - Max. r - H5 Inserts Fig. 1 Fig. 2 Wiper Insert TliU 3,175 Application High Speed / Light cut General Purpose Roughing Cat. No. SOMT 080304 080308 PZER L PZER L SOMT 080304 080308 080312 PZER G PZER G PZER G SOMT 080308 080312 PZER H PZER H SOET 080304 080308 080312 PZER G PZER G PZER G SOET 080302 080304 080308 PZFR S PZFR S PZFR S X0EW080308 PZTR W Coated Carbide pjfirK IpmIIpm 0 Mi Fig. Spare Parts Запасные части Sumitomo и комплектующие Screw Wrench / BFTX0306IP 2,0 TRDR08IP = Euro stock G30/G31 Recommended Tightening Torque (N m) Carbide DLC Radius 2
