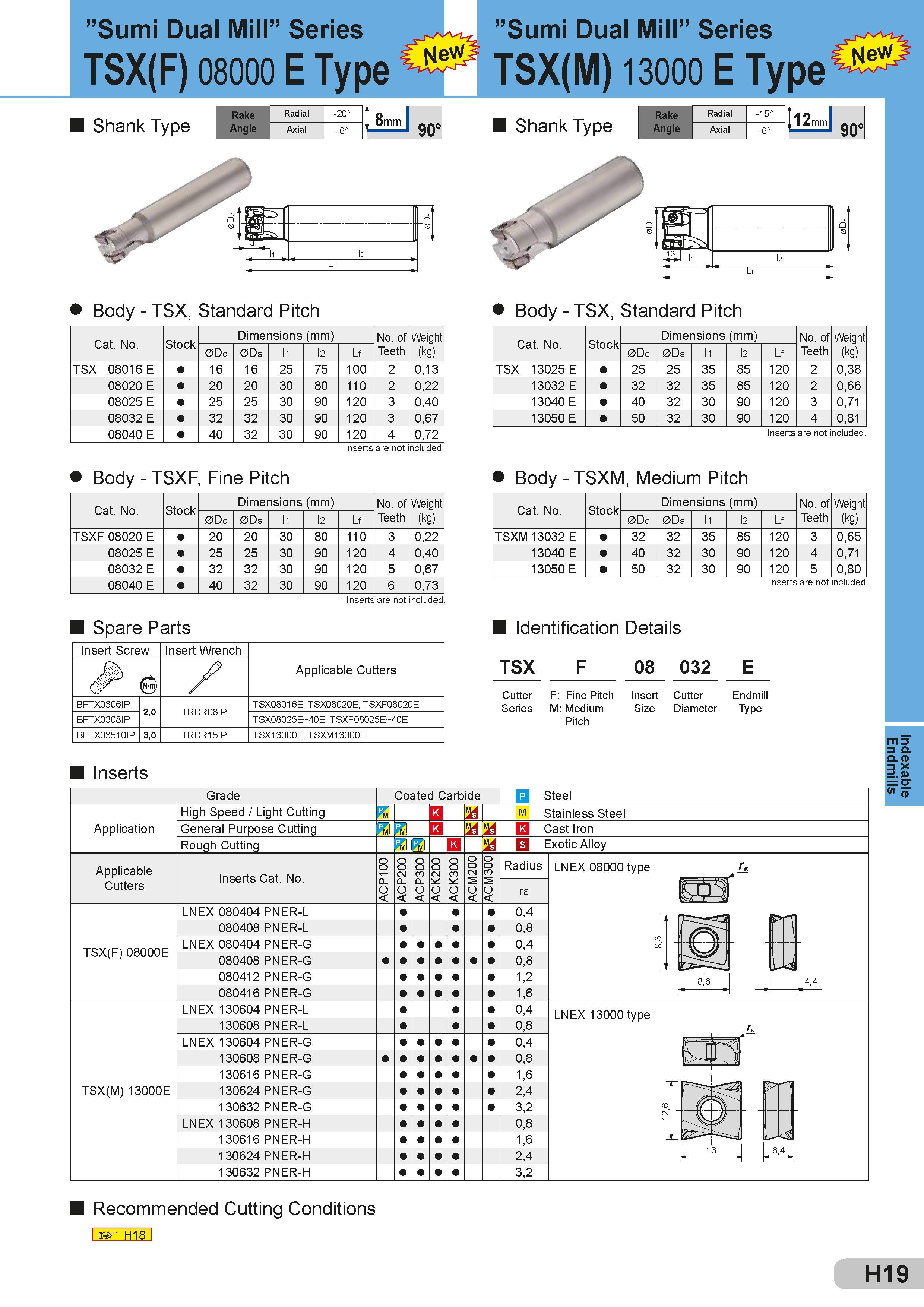

317 Каталог SUMITOMO 2018 Инструмент металлорежущий Пластины Резцы Фрезы Сверла Стр.H19

Каталог SUMITOMO 2018 Инструмент металлорежущий Стр. H19 0317 Lab2u

”Sumi Dual Mill” Series TSX(F) 08000 E Type Shank Type Rake Angle Radial -20° Axial -6° 90‘ Body - TSX, Standard Pitch ”Sumi Dual Mill” Series TSX(M) 13000 E Type Shank Type Rake Angle Radial -15° Axial -6° j 12mm 90 Cat. No. Stock Dimensions (mm) Размеры указаны в мм No. of Teeth Количество режущих зубьев Weight (kg) Вес (кг) 0Dc 0Ds l1 l2 Lf TSX 08016 E 16 16 25 75 100 2 0,13 08020 E 20 20 30 80 110 2 0,22 08025 E 25 25 30 90 120 3 0,40 08032 E 32 32 30 90 120 3 0,67 08040 E 40 32 30 90 120 4 0,72 Inserts are not included. Body - TSXF, Fine Pitch Cat. No. Stock Dimensions (mm) Размеры указаны в мм No. of Teeth Количество режущих зубьев Weight (kg) Вес (кг) 0Dc 0Ds l1 l2 Lf TSX 13025 E 25 25 35 85 120 2 0,38 13032 E 32 32 35 85 120 2 0,66 13040 E 40 32 30 90 120 3 0,71 13050 E 50 32 30 90 120 4 0,81 Inserts are not included. Body - TSXM, Medium Pitch Cat. No. Stock Dimensions (mm) Размеры указаны в мм No. of Teeth Количество режущих зубьев Weight (kg) Вес (кг) 0Dc 0Ds l1 l2 Lf TSXF 08020 E 20 20 30 80 110 3 0,22 08025 E 25 25 30 90 120 4 0,40 08032 E 32 32 30 90 120 5 0,67 08040 E 40 32 30 90 120 6 0,73 Inserts are not included. Spare Parts Запасные части Sumitomo и комплектующие Insert Screw Insert Wrench Applicable Cutters / BFTX0306IP 2,0 TRDR08IP TSX08016E, TSX08020E, TSXF08020E BFTX0308IP TSX08025E 40E, TSXF08025E 40E BFTX03510IP 3,0 TRDR15IP TSX13000E, TSXM13000E Cat. No. Stock Dimensions (mm) Размеры указаны в мм No. of Teeth Количество режущих зубьев Weight (kg) Вес (кг) 0Dc 0Ds l1 l2 Lf TSXM 13032 E 32 32 35 85 120 3 0,65 13040 E 40 32 30 90 120 4 0,71 13050 E 50 32 30 90 120 5 0,80 Inserts are not included. Identification Details TSX F 08 032 E Cutter F: Fine Pitch Insert Cutter Endmill Series M: Medium Size Diameter Type Pitch Inserts Grade Coated Carbide 11 Application High Speed / Light Cutting General Purpose Cutting Rough Cutting IK M3 lM Stainless Steel 0 Cast Iron IS Exotic Alloy Applicable Cutters Inserts Cat. No. LNEX 080404 080408 PNER-L PNER-L TSX(F) 08000E LNEX 080404 080408 080412 080416 PNER-G PNER-G PNER-G PNER-G Radius 0,4 0,8 0,4 0,8 1,2 1,6 LNEX 08000 type kvti U
