147 Каталог SUMITOMO 2018 Инструмент металлорежущий Пластины Резцы Фрезы Сверла Стр.D21

Каталог SUMITOMO 2018 Инструмент металлорежущий Стр. D21 0147 Lab2u

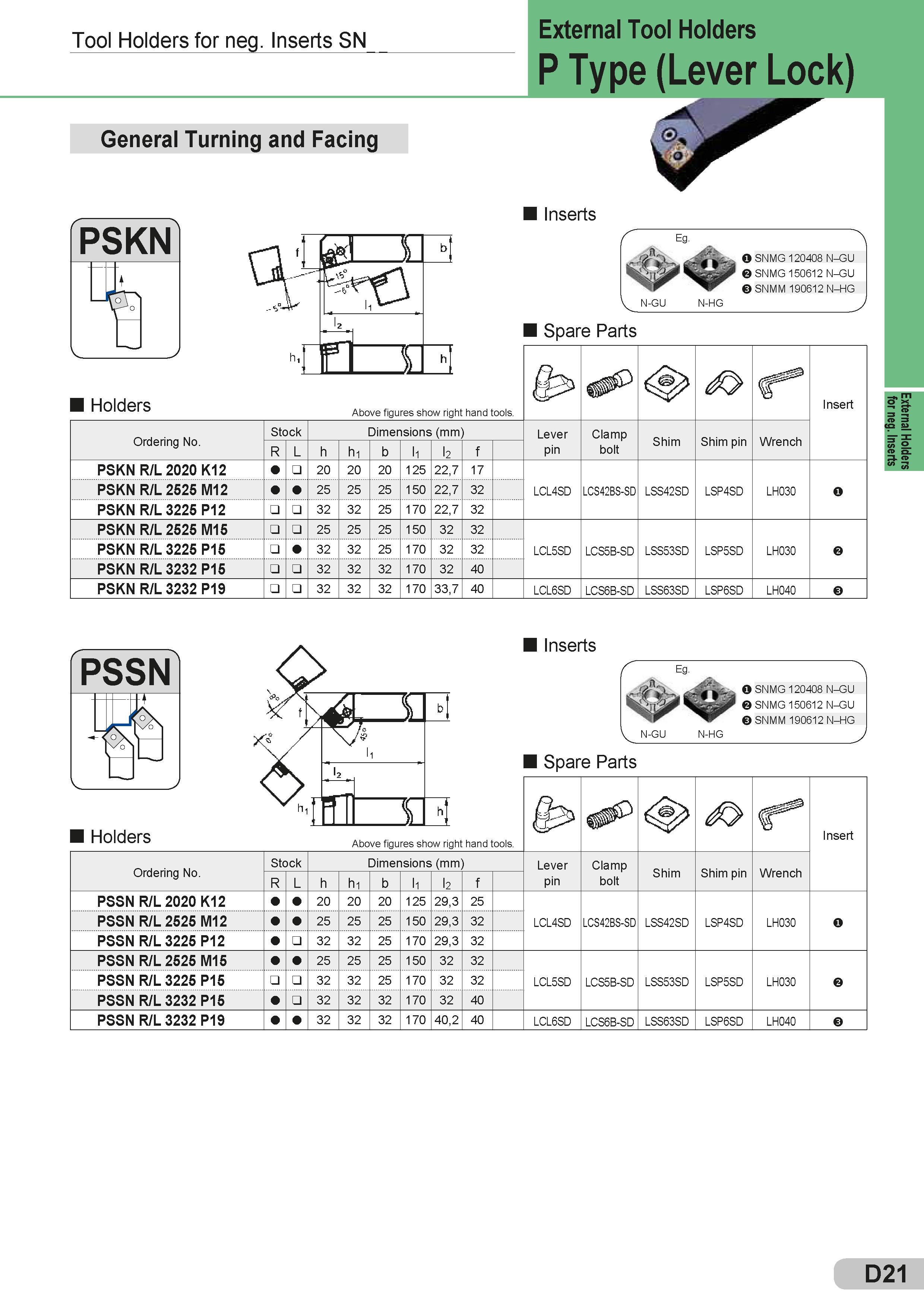

Tool Holders for neg. Inserts SN General Turning and Facing PSKN urj Holders External Tool Holders P Type(Lever Lock) Inserts S, o SNMG 120408 N-GU SNMG 150612 N-GU SNMM 190612 N-HG N-GU N-HG Spare Parts Запасные части Sumitomo и комплектующие Above figures show right hand tools На эскизе сверху показано правое исполнение инструмента r9 Insert Lever pin Clamp bolt Shim pin Wrench LCL4SD LCS42BS-SD LSS42SD LSP4SD LH030 O LCL5SD LCS5B-SD LSS53SD LSP5SD LH030 LCL6SD LCS6B-SD LSS63SD LSP6SD LH040 ordering no. R L h h1 b l1 l2 f PSKN R/L 2020 K12 20 20 20 125 22,7 17 PSKN R/L 2525 M12 25 25 25 150 22,7 32 PSKN R/L 3225 P12 32 32 25 170 22,7 32 PSKN R/L 2525 M15 25 25 25 150 32 32 PSKN R/L 3225 P15 32 32 25 170 32 32 PSKN R/L 3232 P15 32 32 32 170 32 40 PSKN R/L 3232 P19 32 32 32 170 33,7 40 Holders Inserts k SNMG 120408 N-GU SNMG 150612 N-GU SNMM 190612 N-HG N-GU N-HG Spare Parts Запасные части Sumitomo и комплектующие Above figures show right hand tools На эскизе сверху показано правое исполнение инструмента & Insert Lever pin Clamp bolt Shim pin Wrench LCL4SD LCS42BS-SD LSS42SD LSP4SD LH030 O LCL5SD LCS5B-SD LSS53SD LSP5SD LH030 LCL6SD LCS6B-SD LSS63SD LSP6SD LH040 Stock ordering no. R L h h1 b l1 l2 f PSSN R/L 2020 K12 20 20 20 1 25 29,3 25 PSSN R/L 2525 M12 25 25 25 1 50 29,3 32 PSSN R/L 3225 P12 32 32 25 170 29,3 32 PSSN R/L 2525 M15 25 25 25 150 32 32 PSSN R/L 3225 P15 32 32 25 1 70 32 32 PSSN R/L 3232 P15 32 32 32 1 70 32 40 PSSN R/L 3232 P19 32 32 32 1 70 40,2 40 Dimensions (mm) Размеры указаны в мм D21 External Holders for neg. Inserts
