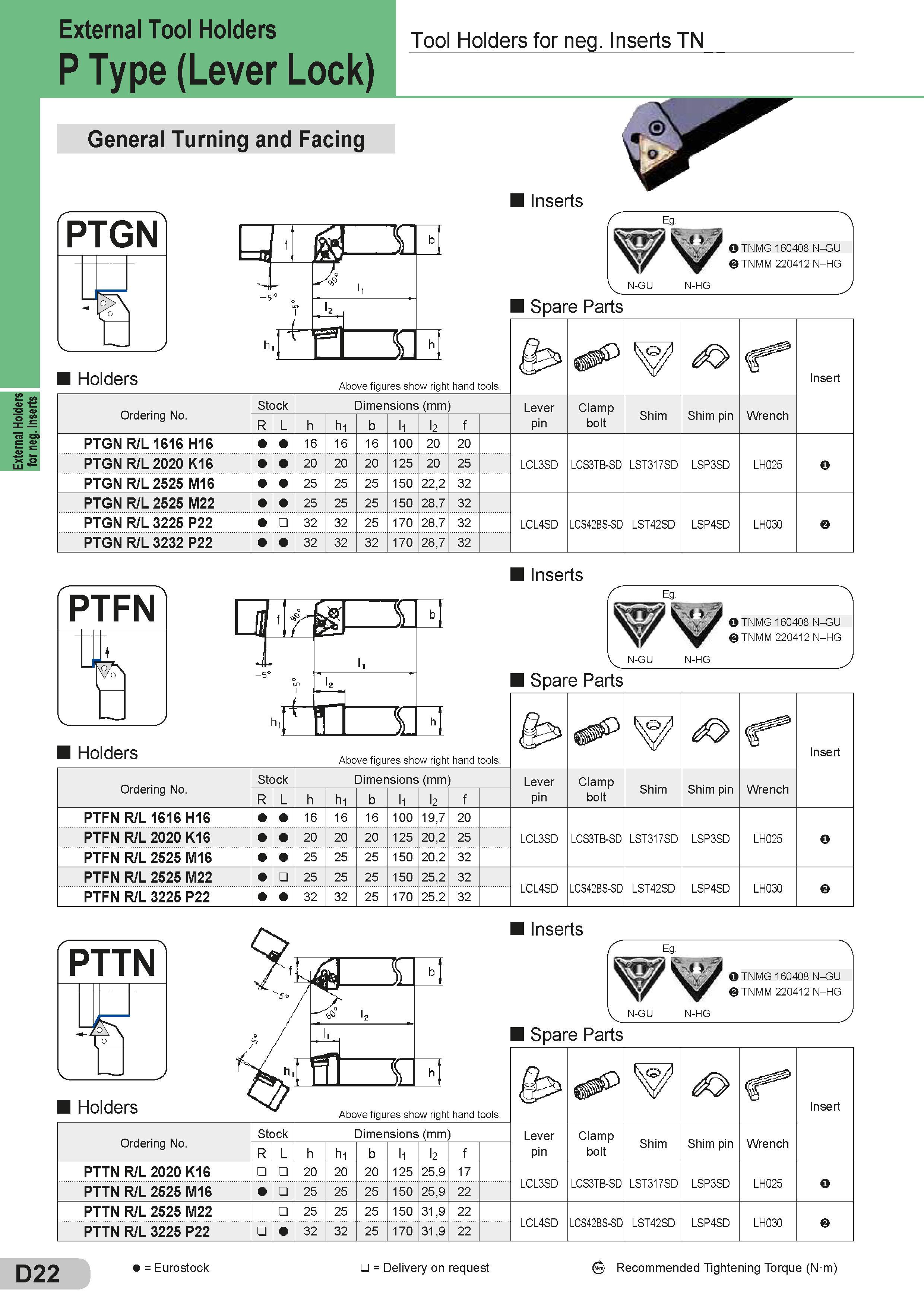

148 Каталог SUMITOMO 2018 Инструмент металлорежущий Пластины Резцы Фрезы Сверла Стр.D22

Каталог SUMITOMO 2018 Инструмент металлорежущий Стр. D22 0148 Lab2u

External Holders for neg. Inserts External Tool Holders P Type (Lever Lock) General Turning and Facing Tool Holders for neg. Inserts TN Holders Inserts Vn-gu O TNMG 160408 N-GU TN M M 220412 N-HG n-hg Spare Parts Запасные части Sumitomo и комплектующие Above figures show right hand tools На эскизе сверху показано правое исполнение инструмента V Insert Lever pin Clamp bolt Shim pin Wrench LCL3SD LCS3TB-SD LST317SD LSP3SD LH025 O LCL4SD LCS42BS-SD LST42SD LSP4SD LH030 Stock Dimensions (mm) Размеры указаны в мм Ordering No. R L h h1 b l1 l2 f PTGN R/L 1616 H16 16 16 16 100 20 20 PTGN R/L 2020 K16 20 20 20 125 20 25 PTGN R/L 2525 M16 25 25 25 150 22,2 32 PTGN R/L 2525 M22 25 25 25 150 28,7 32 PTGN R/L 3225 P22 32 32 25 170 28,7 32 PTGN R/L 3232 P22 32 32 32 170 28,7 32 PTFN Holders Inserts \i< T\ g \ b 1 li o Jl i u 12 hi 4 s h Vn-gu TNMG 160408 N-GU TN M M 220412 N-HG n-hg Spare Parts Запасные части Sumitomo и комплектующие Above figures show right hand tools На эскизе сверху показано правое исполнение инструмента V r9 Insert Lever pin Clamp bolt Shim pin Wrench LCL3SD LCS3TB-SD LST317SD LSP3SD LH025 O LCL4SD LCS42BS-SD LST42SD LSP4SD LH030 Stock Dimensions (mm) Размеры указаны в мм o. N g in er rd Or R L h h1 b l1 l2 f PTFN R/L 1616 H16 16 16 16 100 19,7 20 PTFN R/L 2020 K16 20 20 20 125 20,2 25 PTFN R/L 2525 M16 25 25 25 150 20,2 32 PTFN R/L 2525 M22 25 25 25 150 25,2 32 PTFN R/L 3225 P22 32 32 25 170 25,2 32 Inserts Holders 'Li X -1 / / 2 I. 1 I IT \ "I n-gu ifvyjf TNMG 160408 N-GU TN M M 220412 N-HG N-HG Spare Parts Запасные части Sumitomo и комплектующие Above figures show right hand tools На эскизе сверху показано правое исполнение инструмента V Insert Lever pin Clamp bolt Shim pin Wrench LCL3SD LCS3TB-SD LST317SD LSP3SD LH025 O LCL4SD LCS42BS-SD LST42SD LSP4SD LH030 Ordering No. Stock L h Dimensions (mm) Размеры указаны в мм hi b PTTN R/L 2020 K16 PTTNr/l"2525 M16 20 25 20 25 20 i25 25 150 25.9 25.9 17 22 PTTN R/L 2525 M22 PTTN'r/L3225”P22 25 32 25 32 25 1 50 25 1 70 31.9 31.9 22 22 R f D22 = Eurostock = Delivery on request Recommended Tightening Torque (N m)
