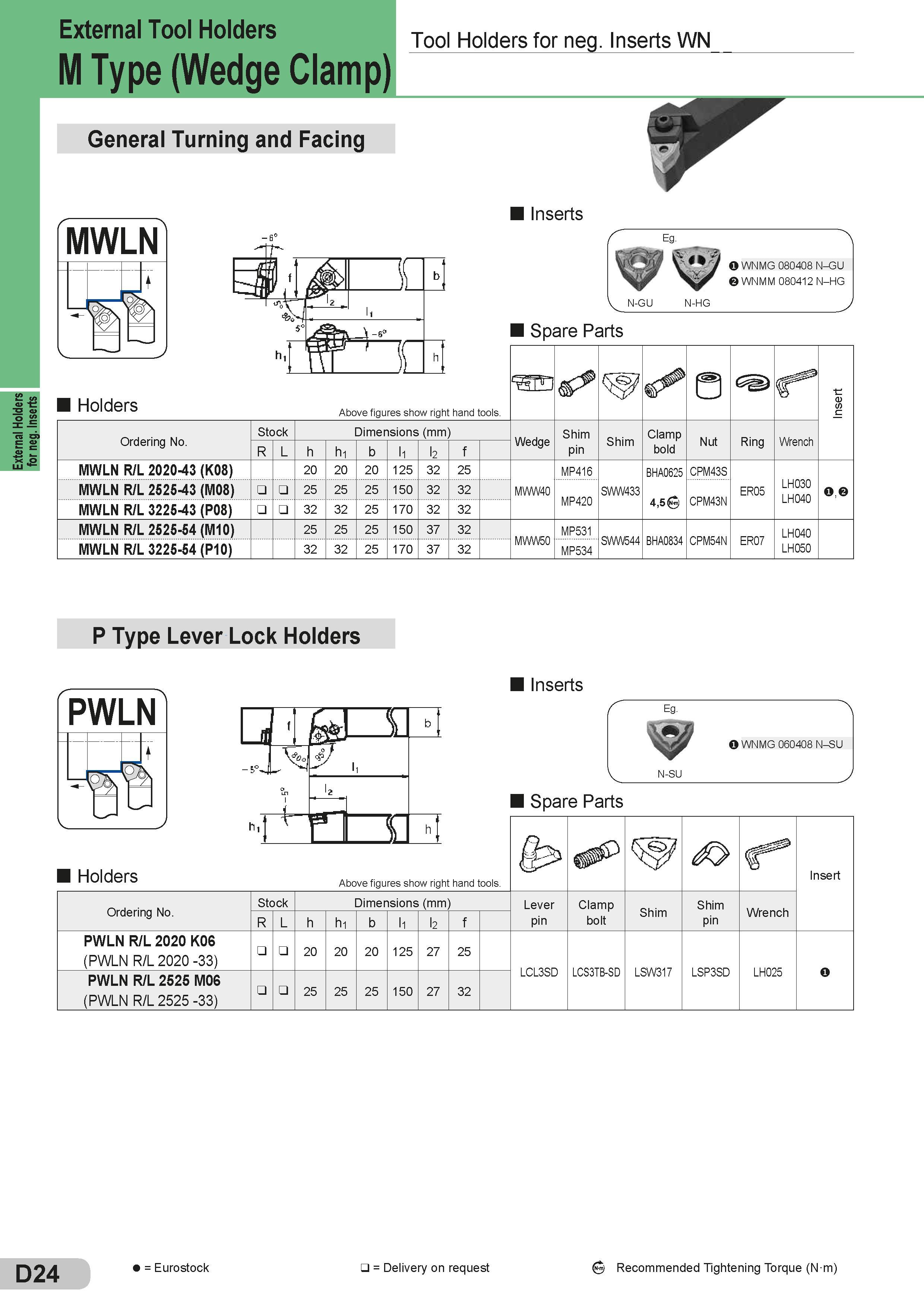

External Holders for neg. Inserts External Tool Holders M Type (Wedge Clamp) General Turning and Facing Tool Holders for neg. Inserts WN Holders Inserts N-GU N-HG O WNMG 080408 N-GU WNMM 080412 N-HG Spare Parts Запасные части Sumitomo и комплектующие Above figures show right hand tools На эскизе сверху показано правое исполнение инструмента 0 r Insert Wedge Shim pin Shim Clamp bold Nut Ring Wrench MWW40 MP416 MP420 SWW433 5 ° 5 CPM43S CPM43N ER05 LH030 LH040 O, MWW50 MP531 MP534 SWW544 BHA0834 CPM54N ER07 LH040 LH050 o N g in er rd 5 R L h hi b ll l2 f MWLN R/L 2020-43 (K08) 20 20 20 125 32 25 MWLN R/L 2525-43 (M08) 25 25 25 150 32 32 MWLN R/L 3225-43 (P08) 32 32 25 170 32 32 MWLN R/L 2525-54 (M10) 25 25 25 150 37 32 MWLN R/L 3225-54 (P10) 32 32 25 170 37 32 P Type Lever Lock Holders Holders Inserts Spare Parts Запасные части Sumitomo и комплектующие N-SU Above figures show right hand tools На эскизе сверху показано правое исполнение инструмента Ordering No. Stock Dimensions (mm) Размеры указаны в мм R L h h1 b l1 l2 f PWLN R/L 2020 K06 (PWLN R/L 2020 -33) 20 20 20 125 27 25 PWLN R/L 2525 M06 (PWLN R/L 2525 -33) 25 25 25 1 50 27 32 O WNMG 060408 N-SU r9 Insert Lever pin Clamp bolt Shim pin Wrench LCL3SD LCS3TB-SD LSW317 LSP3SD LH025 O D24 = Eurostock = Delivery on request Recommended Tightening Torque (N m)
