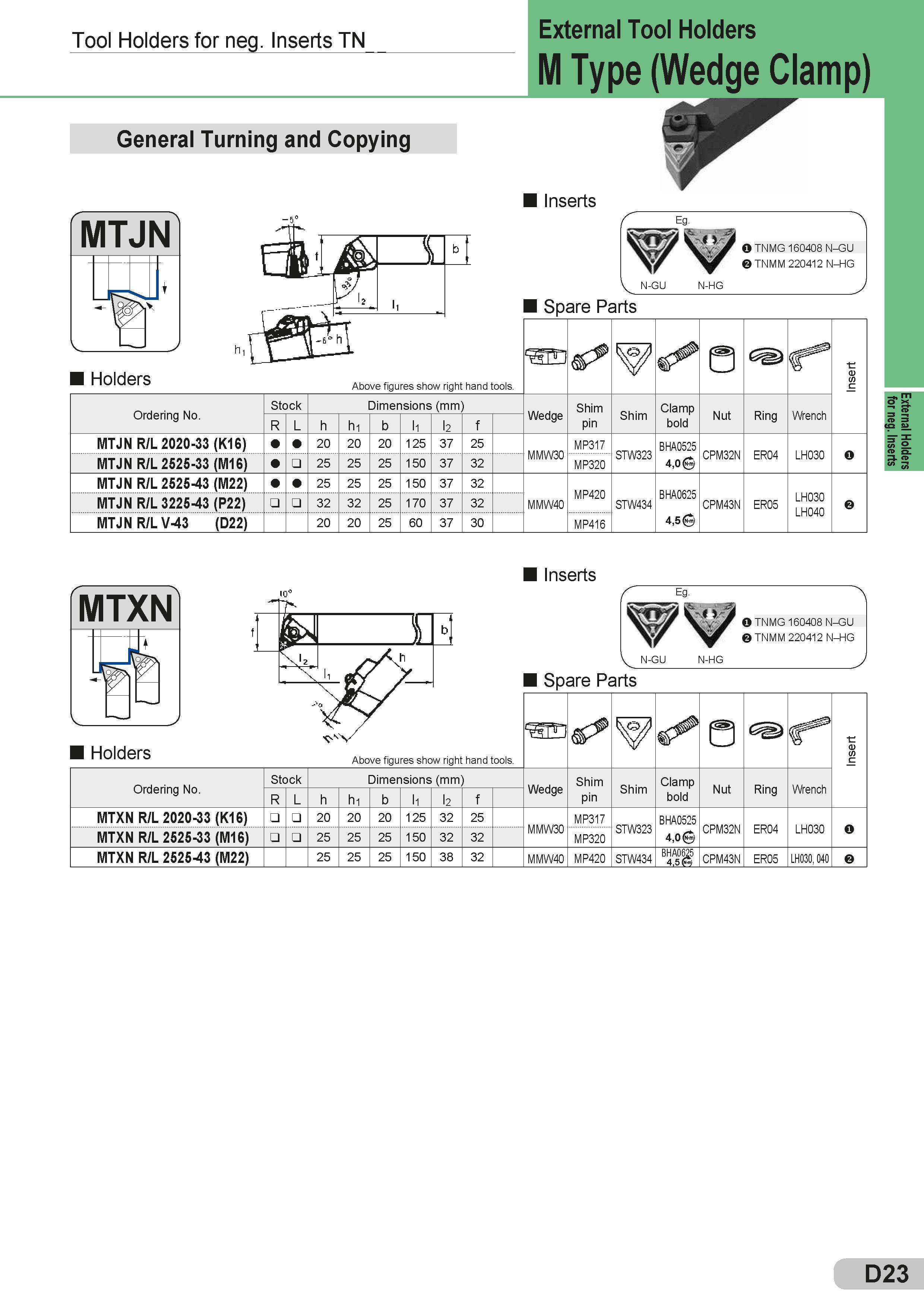

Tool Holders for neg. Inserts TN External Tool Holders M Type (Wedge Clamp) General Turning and Copying Inserts MTJN - \c V IJJt v J J \N-GU ifyyjf O TNMG 160408 N-GU TN M M 220412 N-HG N-HG Spare Parts Запасные части Sumitomo и комплектующие Holders Above figures show right hand tools На эскизе сверху показано правое исполнение инструмента Oraering No. Stock Dimensions (mm) Размеры указаны в мм R L h hi b ll l2 f MTJN R/L 2020-33 (K16) 20 20 20 125 37 25 MTJN R/L 2525-33 (M16) 25 25 25 150 37 32 MTJN R/L 2525-43 (M22) 25 25 25 150 37 32 MTJN R/L 3225-43 (P22) 32 32 25 170 37 32 MTJN R/L V-43 (D22) 20 20 25 60 37 30 V ✓ 0 < Insert Wedge Shim pin Shim Clamp bold Nut Ring Wrench MMW30 MP317 MP320 STW323 BHA0525 4,0 CPM32N ER04 LH030 O MMW40 MP420 MP416 STW434 BHA0625 4,5 CPM43N ER05 LH030 LH040 MTXN \ Ji J Holders Inserts O TNMG TNMM 160408 N-GU 220412 N-HG N-GU N-HG Spare Parts Запасные части Sumitomo и комплектующие Above figures show right hand tools На эскизе сверху показано правое исполнение инструмента V ✓ 0 r5 Insert Wedge Shim pin Shim Clamp bold Nut Ring Wrench MMW30 MP317 MP320 STW323 BHA0525 4,0 CPM32N ER04 LH030 O MMW40 MP420 STW434 BHA0625 4,5
