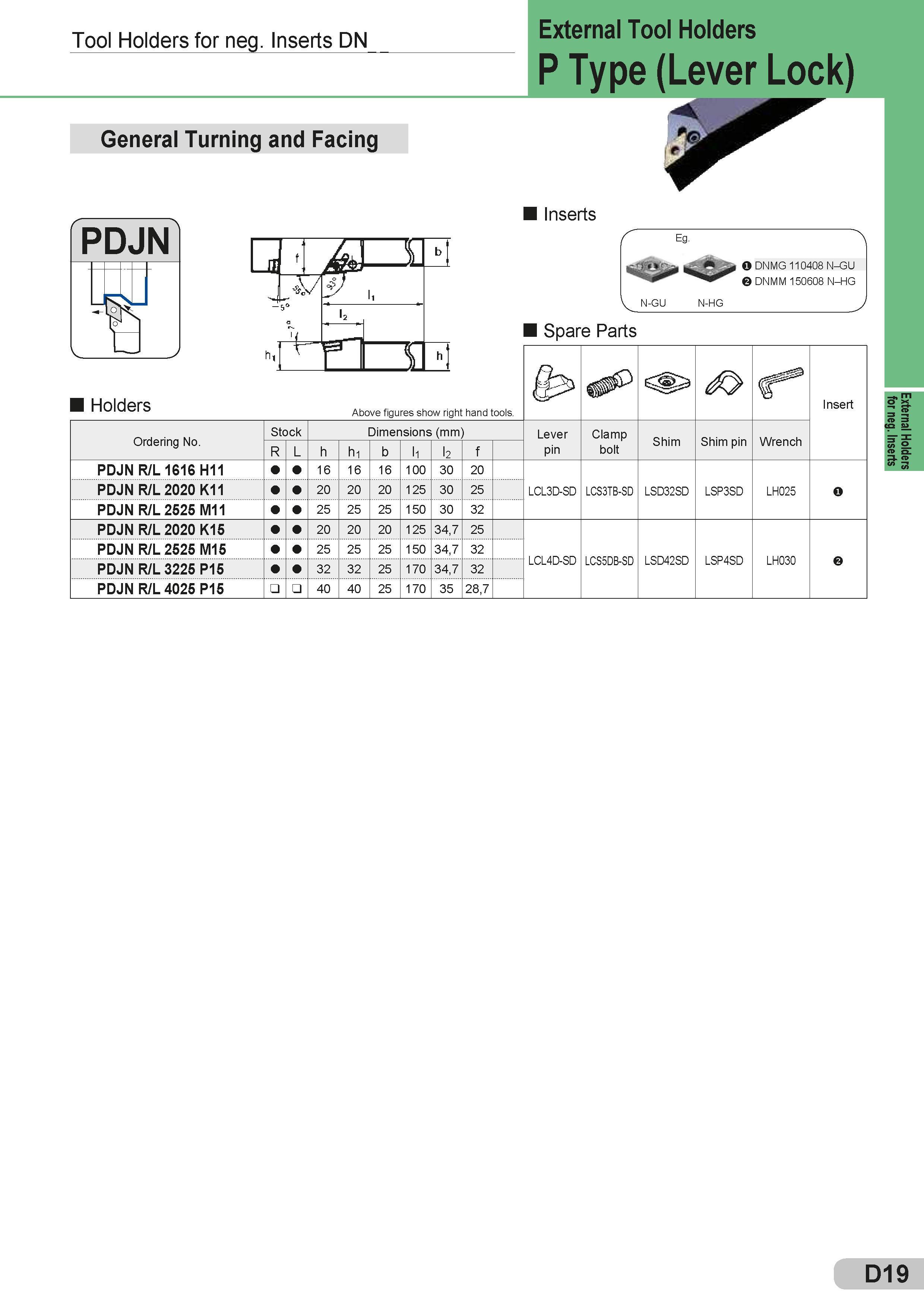

Tool Holders for neg. Inserts DN General Turning and Facing Holders External Tool Holders P Type(Lever Lock) Inserts O DNMG 110408 N-GU DNMM 150608 N-HG N-GU N-HG Spare Parts Запасные части Sumitomo и комплектующие Above figures show right hand tools На эскизе сверху показано правое исполнение инструмента r9 Insert Lever pin Clamp bolt Shim pin Wrench LCL3D-SD LCS3TB-SD LSD32SD LSP3SD LH025 O LCL4D-SD LCS5DB-SD LSD42SD LSP4SD LH030 Ordering No. R L h h1 b l1 l2 f PDJN R/L 1616 H11 16 16 16 1 00 30 20 PDJN R/L 2020 K11 20 20 20 1 25 30 25 PDJN R/L 2525 M11 25 25 25 150 30 32 PDJN R/L 2020 K15 20 20 20 125 34,7 25 PDJN R/L 2525 M15 25 25 25 1 50 34,7 32 PDJN R/L 3225 P15 32 32 25 170 34,7 32 PDJN R/L 4025 P15 40 40 25 170 35 28,7 D19 External Holders for neg. Inserts
