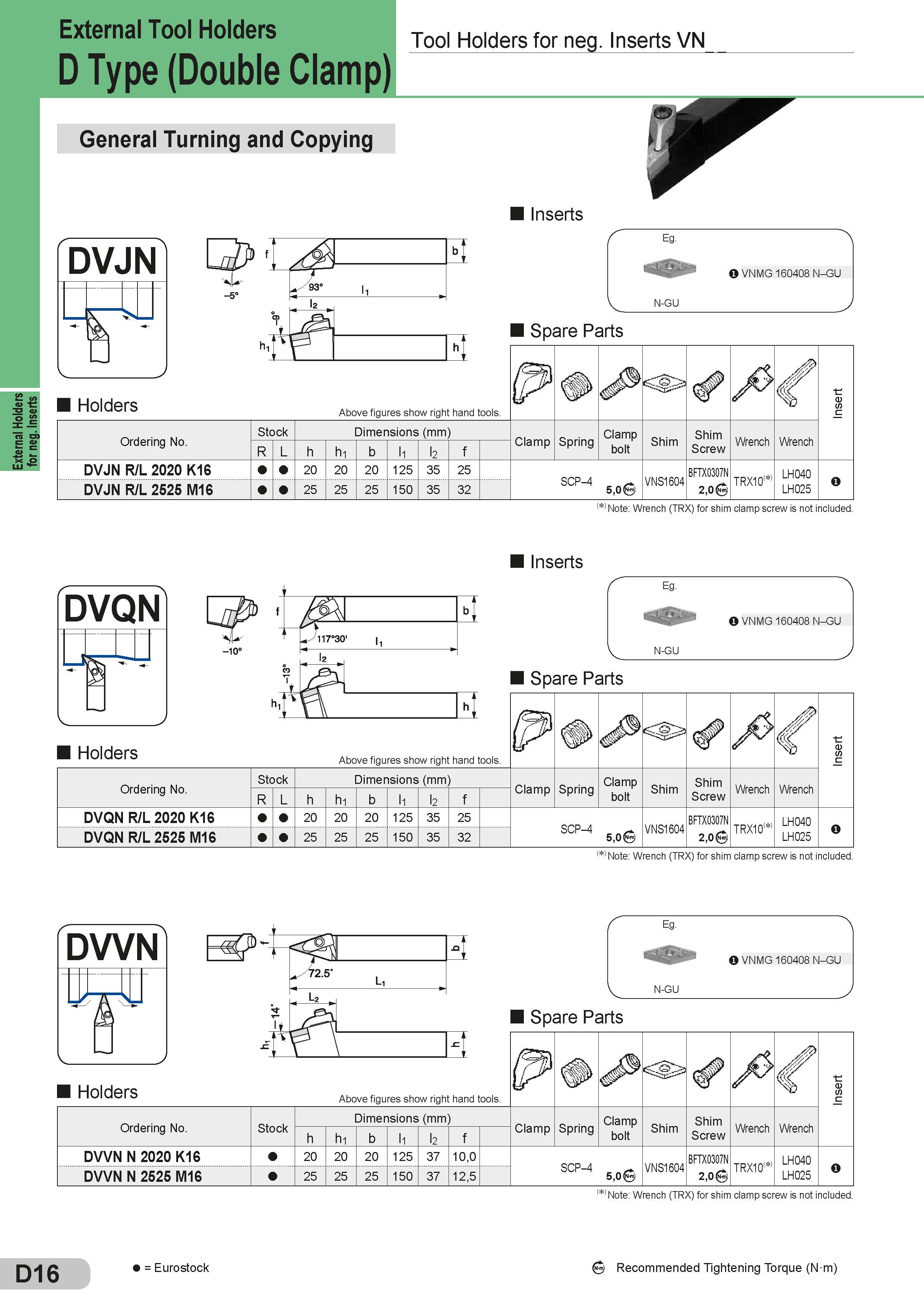

External Holders for neg. Inserts External Tool Holders D Type (Double Clamp) Tool Holders for neg. Inserts VN General Turning and Copying Inserts DVJN V >sl J bl l 93° h O VNMG 160408 N-GU hi N-GU Spare Parts Запасные части Sumitomo и комплектующие Holders Above figures show right hand tools На эскизе сверху показано правое исполнение инструмента Ordering No. Stock Dimensions (mm) Размеры указаны в мм R L h hi b ll l2 f DVJN R/L 2020 K16 20 20 20 125 35 25 DVJN R/L 2525 M16 25 25 25 150 35 32 & ✓ A Insert Clamp Spring Clamp bolt Shim Screw Wrench Wrench SCP-4 c - 5,0(n VNS1604 BFTX0307N 2,0 TRX10( : LH040 LH025 O ( Note: Wrench (TRX) for shim clamp screw is not included. Inserts DVQN 1, UJ V J -10° \ bl .. 117°30' O VNMG 160408 N-GU N-GU Spare Parts Запасные части Sumitomo и комплектующие Holders Above figures show right hand tools На эскизе сверху показано правое исполнение инструмента Ordering No. Stock Dimensions (mm) Размеры указаны в мм R L h h1 b l1 l2 f DVQN R/L 2020 K16 20 20 20 125 35 25 DVQN R/L 2525 M16 25 25 25 150 35 32 P ✓ Insert Clamp Spring Clamp bolt Shim Screw Wrench Wrench SCP-4 c 5,0(n VNS1604 BFTX0307N 2,0 TRX10( ) LH040 LH025 O : Note: Wrench (TRX) for shim clamp screw is not included. O VNMG 160408 N-GU N-GU Spare Parts Запасные части Sumitomo и комплектующие Holders Above figures show right hand tools На эскизе сверху показано правое исполнение инструмента Ordering No. Stock Dimensions (mm) Размеры указаны в мм h h1 b l1 l2 f DVVN N 2020 K16 20 20 20 125 37 10,0 DVVN N 2525 M16 25 25 25 150 37 12,5 & ✓ A Insert Clamp Spring Clamp bolt Shim Screw Wrench Wrench SCP-4 c 5,0(n VNS1604 itD 03 0 FTX0 2, BF TRX10( ) LH040 LH025 O : Note: Wrench (TRX) for shim clamp screw is not included. D16 = Eurostock Recommended Tightening Torque (N m
