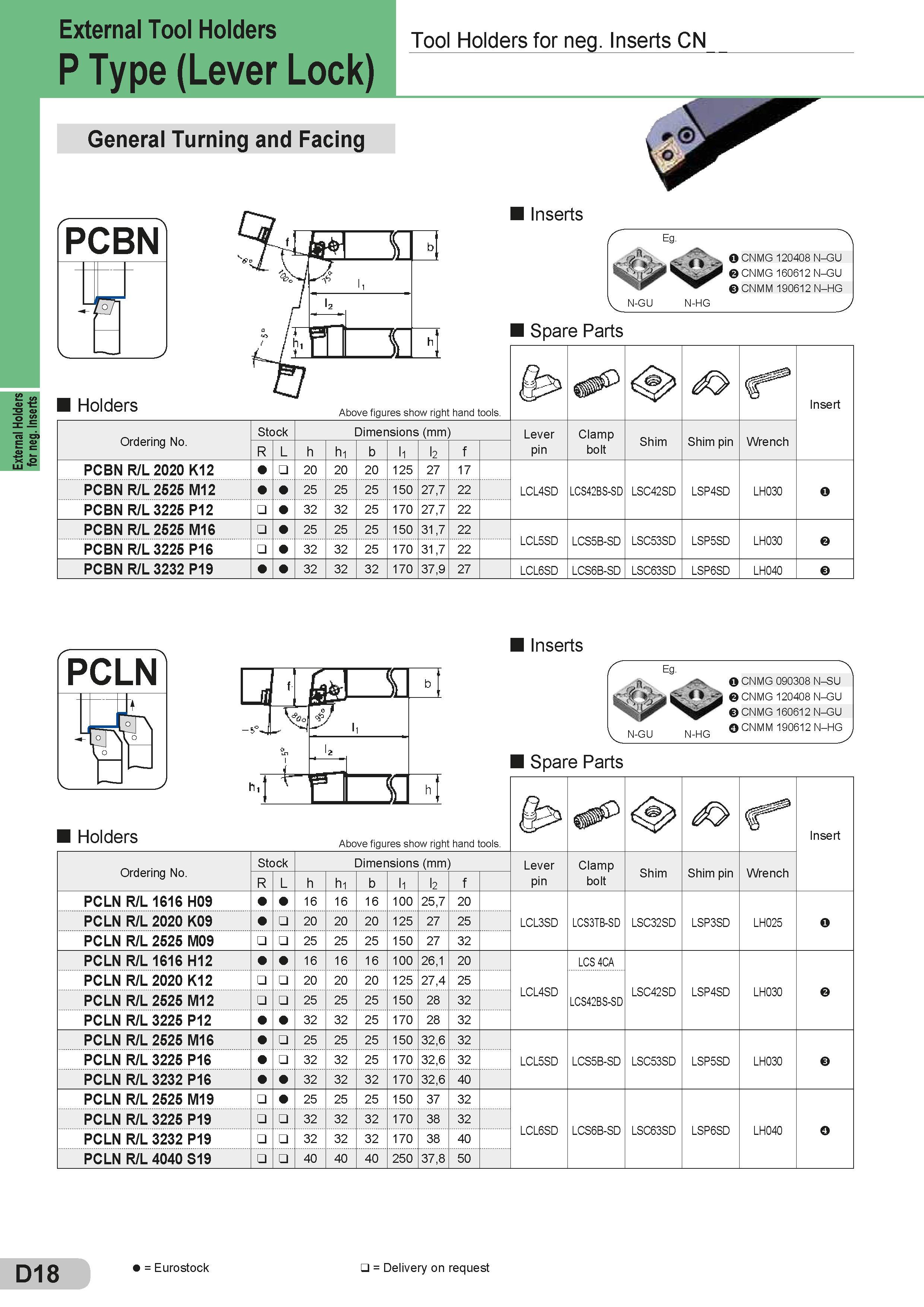

144 Каталог SUMITOMO 2018 Инструмент металлорежущий Пластины Резцы Фрезы Сверла Стр.D18

Каталог SUMITOMO 2018 Инструмент металлорежущий Стр. D18 0144 Lab2u

External Holders for neg. Inserts External Tool Holders P Type (Lever Lock) Tool Holders for neg. Inserts CN General Turning and Facing PCBN HR Holders Inserts O CNMG 120408 N-GU CNMG 160612 N-GU 6 CNMM 190612 N-HG N-GU N-HG Spare Parts Запасные части Sumitomo и комплектующие Above figures show right hand tools На эскизе сверху показано правое исполнение инструмента Ordering No. R L h h1 b l1 l2 f PCBN R/L 2020 K12 20 20 20 1 25 27 17 PCBN R/L 2525 M12 25 25 25 1 50 27,7 22 PCBN R/L 3225 P12 32 32 25 170 27,7 22 PCBN R/L 2525 M16 25 25 25 1 50 31,7 22 PCBN R/L 3225 P16 32 32 25 1 70 31,7 22 PCBN R/L 3232 P19 32 32 32 1 70 37,9 27 r9 Insert Lever pin Clamp bolt Shim pin Wrench LCL4SD LCS42BS-SD LSC42SD LSP4SD LH030 O LCL5SD LCS5B-SD LSC53SD LSP5SD LH030 LCL6SD LCS6B-SD LSC63SD LSP6SD LH040 6 Holders Inserts O CNMG 090308 N-SU CNMG 120408 N-GU 6 CNMG 160612 N-GU N-GU NHG 0 CNMM 190612 N-HG Spare Parts Запасные части Sumitomo и комплектующие Above figures show right hand tools На эскизе сверху показано правое исполнение инструмента r9 Insert Lever pin Clamp bolt Shim pin Wrench LCL3SD LCS3TB-SD LSC32SD LSP3SD LH025 O LCL4SD LCS 4CA LSC42SD LSP4SD LH030 LCS42BS-SD LCL5SD LCS5B-SD LSC53SD LSP5SD LH030 6 LCL6SD LCS6B-SD LSC63SD LSP6SD LH040 0 Stock Dimensions (mm) Размеры указаны в мм Ordering No. R L h h1 b l1 l2 f PCLN R/L 1616 H09 16 16 16 1 00 25,7 20 PCLN R/L 2020 K09 20 20 20 1 25 27 25 PCLN R/L 2525 M09 25 25 25 1 50 27 32 PCLN R/L 1616 H12 16 16 16 1 00 26,1 20 PCLN R/L 2020 K12 20 20 20 1 25 27,4 25 PCLN R/L 2525 M12 25 25 25 1 50 28 32 PCLN R/L 3225 P12 32 32 25 170 28 32 PCLN R/L 2525 M16 25 25 25 1 50 32,6 32 PCLN R/L 3225 P16 32 32 25 1 70 32,6 32 PCLN R/L 3232 P16 32 32 32 1 70 32,6 40 PCLN R/L 2525 M19 25 25 25 1 50 37 32 PCLN R/L 3225 P19 32 32 32 1 70 38 32 PCLN R/L 3232 P19 32 32 32 1 70 38 40 PCLN R/L 4040 S19 40 40 40 250 37,8 50 D18 = Eurostock = Delivery on request
