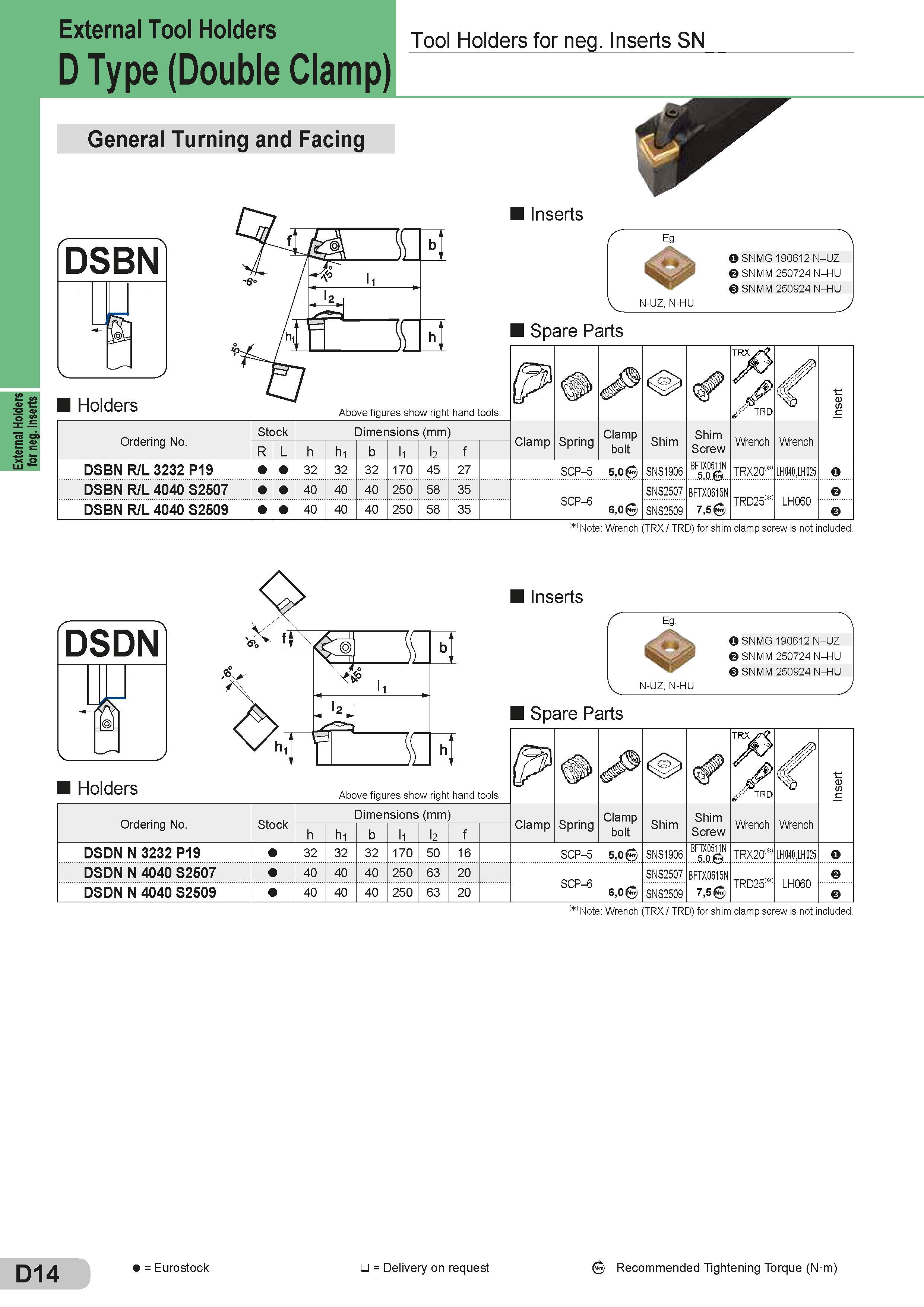

External Holders for neg. Inserts External Tool Holders Tool Holders for neg. Inserts SN D Type (Double Clat mp) General Turning and Facing DSBN L V a J Holders Inserts O SNMG 190612 N-UZ SNMM 250724 N-HU SNMM 250924 N-HU N-UZ, N-HU Spare Parts Запасные части Sumitomo и комплектующие Above figures show right hand tools На эскизе сверху показано правое исполнение инструмента Ordering No. Stock Dimensions (mm) Размеры указаны в мм Clamp Spring Clamp bolt Shim Screw Wrench Wrench R L h h1 b l1 l2 f DSBN R/L 3232 P19 32 32 32 170 45 27 scp-5 5,0(55 SNS1906 BFTX0511N 5,0 TRX20I ) LH040,LH025 O DSBN R/L 4040 S2507 40 40 40 250 58 35 SCP-6 6,0(n SNS2507 BFTX0615N 7,5 TRD251 LH060 DSBN R/L 4040 S2509 40 40 40 250 58 35 SNS2509 CD ) Note: Wrench (TRX / TRD) for shim clamp screw is not included. DSDN J-; V k I J Holders Inserts O SNMG 190612 N-UZ SNMM 250724 N-HU SNMM 250924 N-HU N-UZ, N-HU Spare Parts Запасные части Sumitomo и комплектующие Above figures show right hand tools На эскизе сверху показано правое исполнение инструмента Ordering No. Stock Dimensions (mm) Размеры указаны в мм Clamp Spring Clamp bolt Shim Screw Wrench Wrench h h1 b l1 l2 f DSDN N 3232 P19 32 32 32 170 50 16 SCP-5 5,0 SNS1906 BFTX0511N 5,0 TRX20(, ,) LH040,LH025 O DSDN N 4040 S2507 40 40 40 250 63 20 SCP-6 6,0 SNS2507 BFTX0615N 7,5 TRD25I : LH060 DSDN N 4040 S2509 40 40 40 250 63 20 SNS2509 CD ) Note: Wrench (TRX / TRD) for shim clamp screw is not included. D14 = Eurostock = Delivery on request Recommended Tightening Torque (N m)
