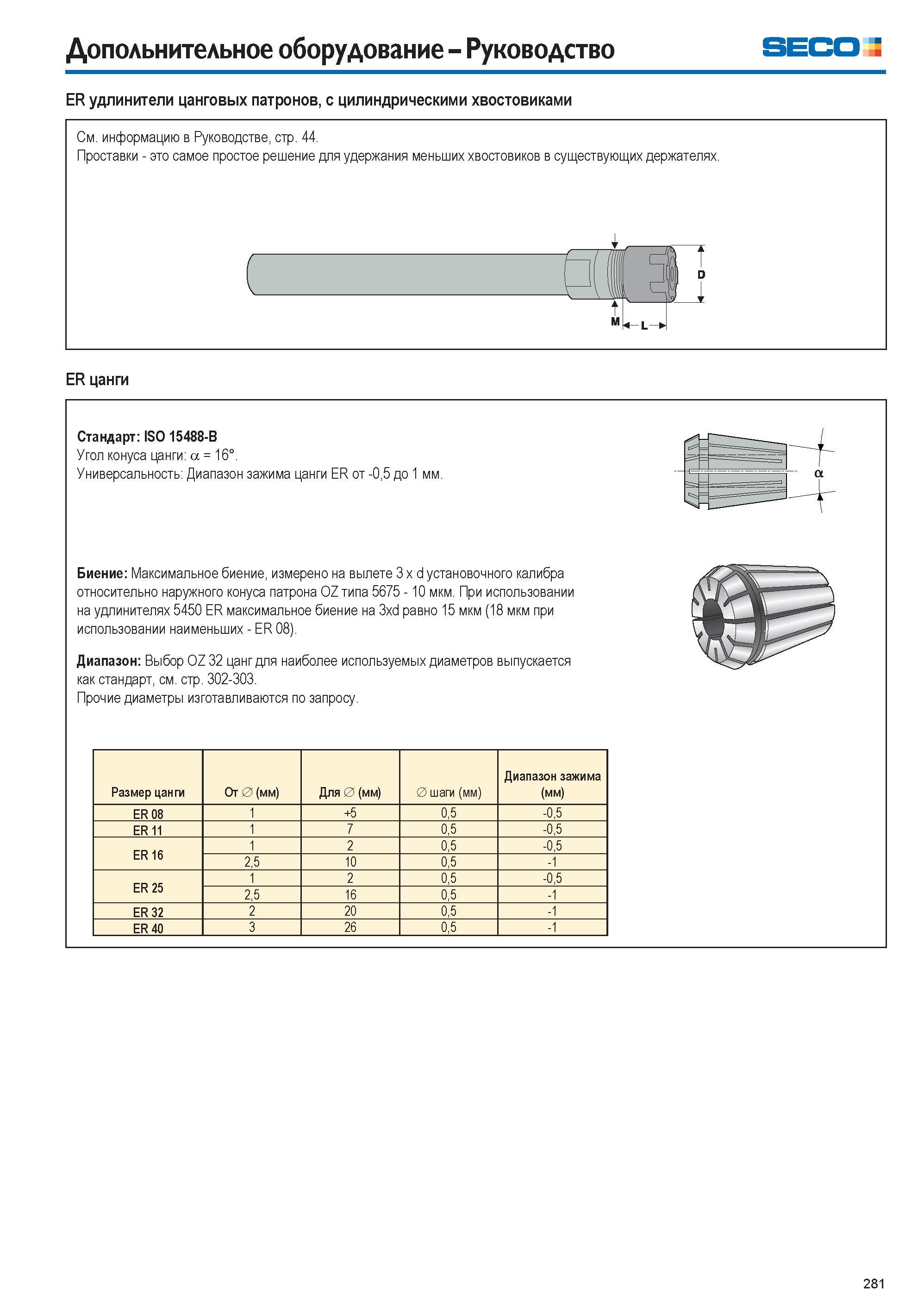

Дополнительное оборудование Руководство SECO ER удлинители цанговых патронов, с цилиндрическими хвостовиками См. информацию в Руководстве, стр. 44. Проставки это самое простое решение для удержания меньших хвостовиков в существующих держателях. ER цанги Стандарт ISO 15488-B Угол конуса цанги а = 16°. Универсальность Диапазон зажима цанги ER от -0,5 до 1 мм. Биение Максимальное биение, измерено на вылете 3 x d установочного калибра относительно наружного конуса патрона OZ типа 5675 10 мкм. При использовании на удлинителях 5450 ER максимальное биение на 3xd равно 15 мкм (18 мкм при использовании наименьших ER 08). Диапазон Выбор OZ 32 цанг для наиболее используемых диаметров выпускается как стандарт, см. стр. 302-303. Прочие диаметры изготавливаются по запросу. Размер цанги От 0 (мм) Для 0 (мм) 0 шаги (мм) Диапазон зажима (мм) ER 08 1 +5 0,5 -0,5 ER 11 1 7 0,5 -0,5 ER 16 1 2 0,5 -0,5 2,5 10 0,5 -1 ER 25 1 2 0,5 -0,5 2,5 16 0,5 -1 ER 32 2 20 0,5 -1 ER 40 3 26 0,5 -1 281
