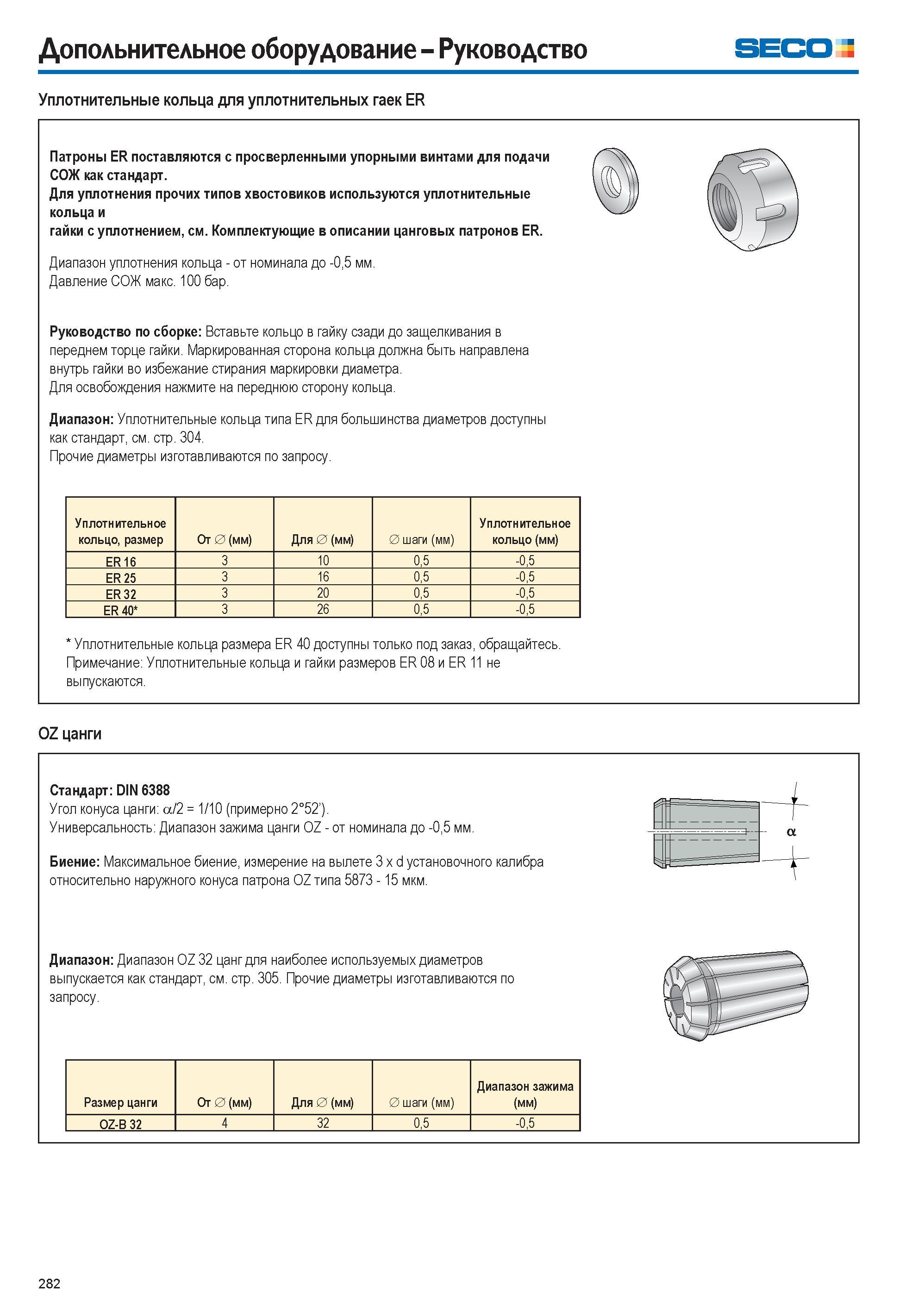

Дополнительное оборудование Руководство SECO Уплотнительные кольца для уплотнительных гаек ER Патроны ER поставляются с просверленными упорными винтами для подачи СОЖ как стандарт. Для уплотнения прочих типов хвостовиков используются уплотнительные кольца и гайки с уплотнением, см. Комплектующие в описании цанговых патронов ER. Диапазон уплотнения кольца от номинала до -0,5 мм. Давление СОЖ макс. 100 бар. Руководство по сборке Вставьте кольцо в гайку сзади до защелкивания в переднем торце гайки. Маркированная сторона кольца должна быть направлена внутрь гайки во избежание стирания маркировки диаметра. Для освобождения нажмите на переднюю сторону кольца. Диапазон Уплотнительные кольца типа ER для большинства диаметров доступны как стандарт, см. стр. 304. Прочие диаметры изготавливаются по запросу. Уплотнительное кольцо, размер От 0 (мм) Для 0 (мм) 0 шаги (мм) Уплотнительное кольцо (мм) ER 16 3 10 0,5 -0,5 ER 25 3 16 0,5 -0,5 ER 32 3 20 0,5 -0,5 ER 40 3 26 0,5 -0,5 Уплотнительные кольца размера ER 40 доступны только под заказ, обращайтесь. Примечание Уплотнительные кольца и гайки размеров ER 08 и ER 11 не выпускаются. OZ цанги Стандарт DIN 6388 Угол конуса цанги а/2 = 1/10 (примерно 2°52’). Универсальность Диапазон зажима цанги OZ от номинала до -0,5 мм. Биение Максимальное биение, измерение на вылете 3 x d установочного калибра относительно наружного конуса патрона OZ типа 5873 15 мкм. Диапазон Диапазон OZ 32 цанг для наиболее используемых диаметров выпускается как стандарт, см. стр. 305. Прочие диаметры изготавливаются по запросу. Размер цанги От 0 (мм) Для 0 (мм) 0 шаги (мм) Диапазон зажима (мм) OZ-B 32 4 32 0,5 -0,5 282
