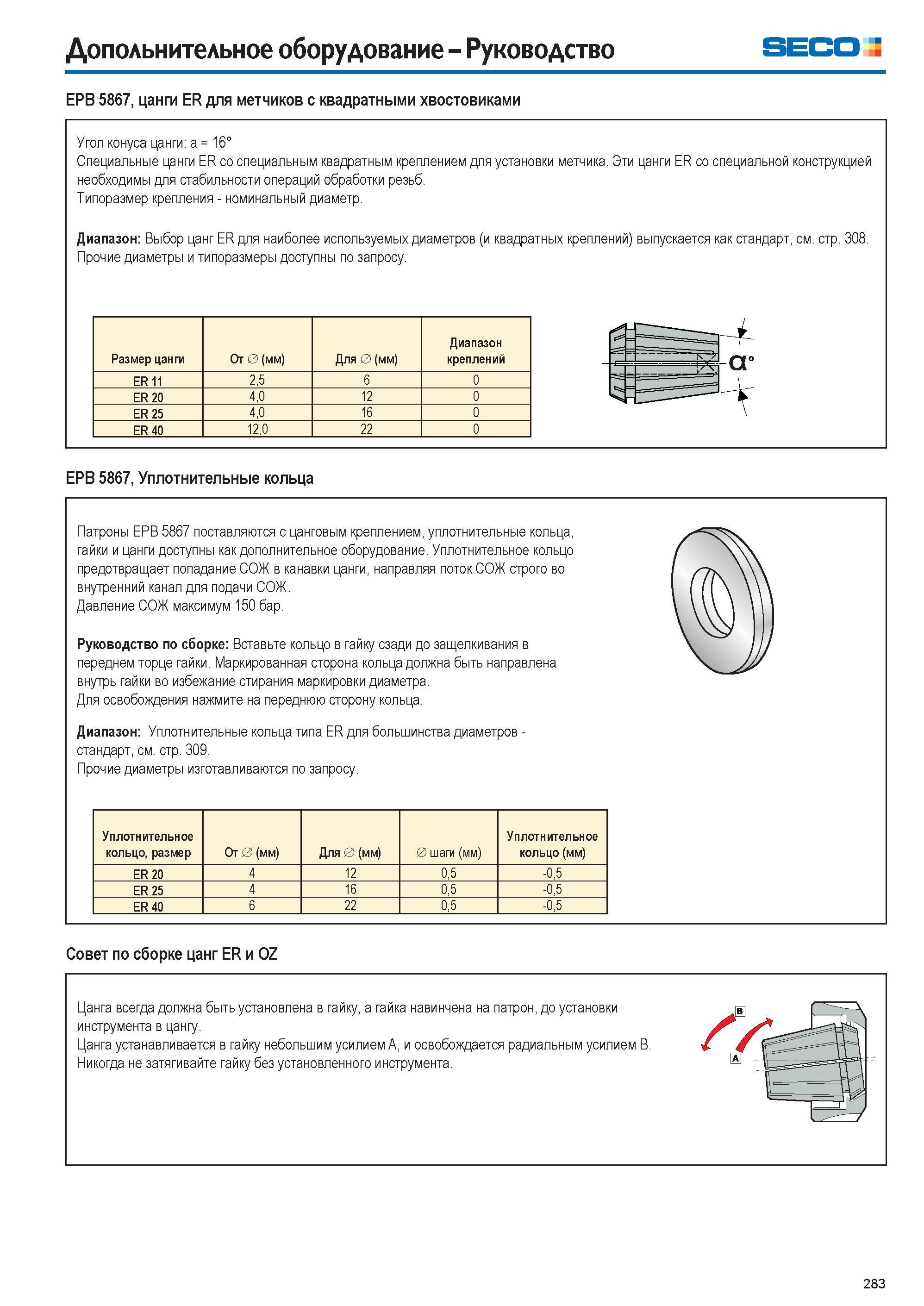

Дополнительное оборудование Руководство SECO EPB 5867, цанги ER для метчиков с квадратными хвостовиками Угол конуса цанги a = 16° Специальные цанги ER со специальным квадратным креплением для установки метчика. Эти цанги ER со специальной конструкцией необходимы для стабильности операций обработки резьб. Типоразмер крепления номинальный диаметр. Диапазон Выбор цанг ER для наиболее используемых диаметров (и квадратных креплений) выпускается как стандарт, см. стр. 308. Прочие диаметры и типоразмеры доступны по запросу. Размер цанги От 0 (мм) Для 0 (мм) Диапазон креплений ER 11 2,5 6 0 ER 20 4,0 12 0 ER 25 4,0 16 0 ER 40 12,0 22 0 EPB 5867, Уплотнительные кольца Патроны EPB 5867 поставляются с цанговым креплением, уплотнительные кольца, гайки и цанги доступны как дополнительное оборудование. Уплотнительное кольцо предотвращает попадание СОЖ в канавки цанги, направляя поток СОЖ строго во внутренний канал для подачи СОЖ. Давление СОЖ максимум 150 бар. Руководство по сборке Вставьте кольцо в гайку сзади до защелкивания в переднем торце гайки. Маркированная сторона кольца должна быть направлена внутрь гайки во избежание стирания маркировки диаметра. Для освобождения нажмите на переднюю сторону кольца. Диапазон Уплотнительные кольца типа ER для большинства диаметров -стандарт, см. стр. 309. Прочие диаметры изготавливаются по запросу. Уплотнительное кольцо, размер От 0 (мм) Для 0 (мм) 0 шаги (мм) Уплотнительное кольцо (мм) ER 20 4 12 0,5 -0,5 ER 25 4 16 0,5 -0,5 ER 40 6 22 0,5 -0,5 Совет по сборке цанг ER и OZ Цанга всегда должна быть установлена в гайку, а гайка навинчена на патрон, до установки инструмента в цангу. Цанга устанавливается в гайку небольшим усилием A, и освобождается радиальным усилием B. Никогда не затягивайте гайку без установленного инструмента. 283
