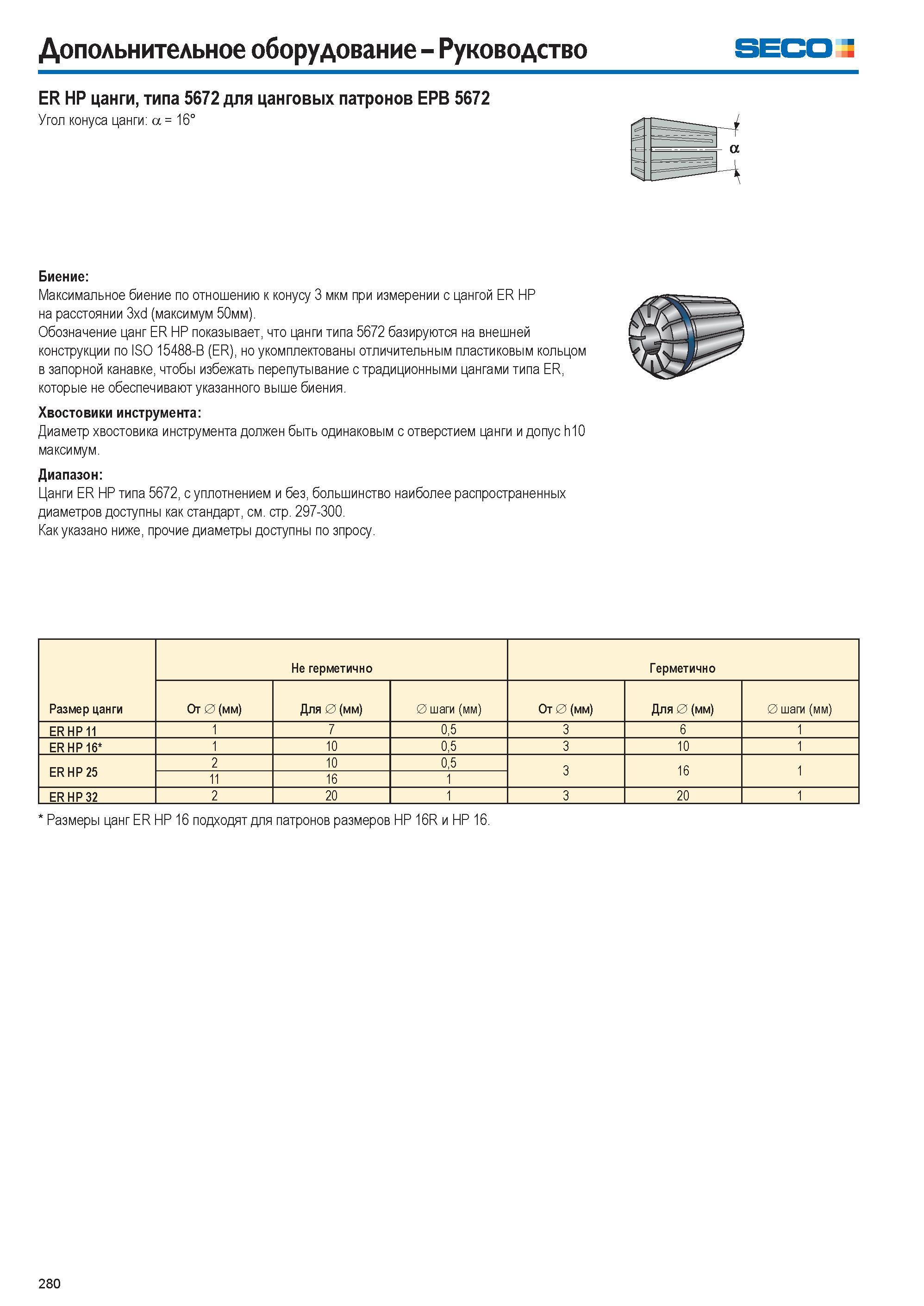

Дополнительное оборудование Руководство SECO ER HP цанги, типа 5672 для цанговых патронов EPB 5672 Угол конуса цанги а = 16° Биение Максимальное биение по отношению к конусу 3 мкм при измерении с цангой ER HP на расстоянии 3xd (максимум 50мм). Обозначение цанг ER HP показывает, что цанги типа 5672 базируются на внешней конструкции по ISO 15488-B (ER), но укомплектованы отличительным пластиковым кольцом в запорной канавке, чтобы избежать перепутывание с традиционными цангами типа ER, которые не обеспечивают указанного выше биения. Хвостовики инструмента Диаметр хвостовика инструмента должен быть одинаковым с отверстием цанги и допус h10 максимум. Диапазон Цанги ER HP типа 5672, с уплотнением и без, большинство наиболее распространенных диаметров доступны как стандарт, см. стр. 297-300. Как указано ниже, прочие диаметры доступны по зпросу. Размер цанги Не герметично Герметично От 0 (мм) Для 0 (мм) 0 шаги (мм) От 0 (мм) Для 0 (мм) 0 шаги (мм) ER HP 11 1 7 0,5 3 6 1 ER HP 16 1 10 0,5 3 10 1 ER HP 25 2 10 0,5 3 16 1 11 16 1 ER HP 32 2 20 1 3 20 1 Размеры цанг ER HP 16 подходят для патронов размеров HP 16R и HP 16. 280
