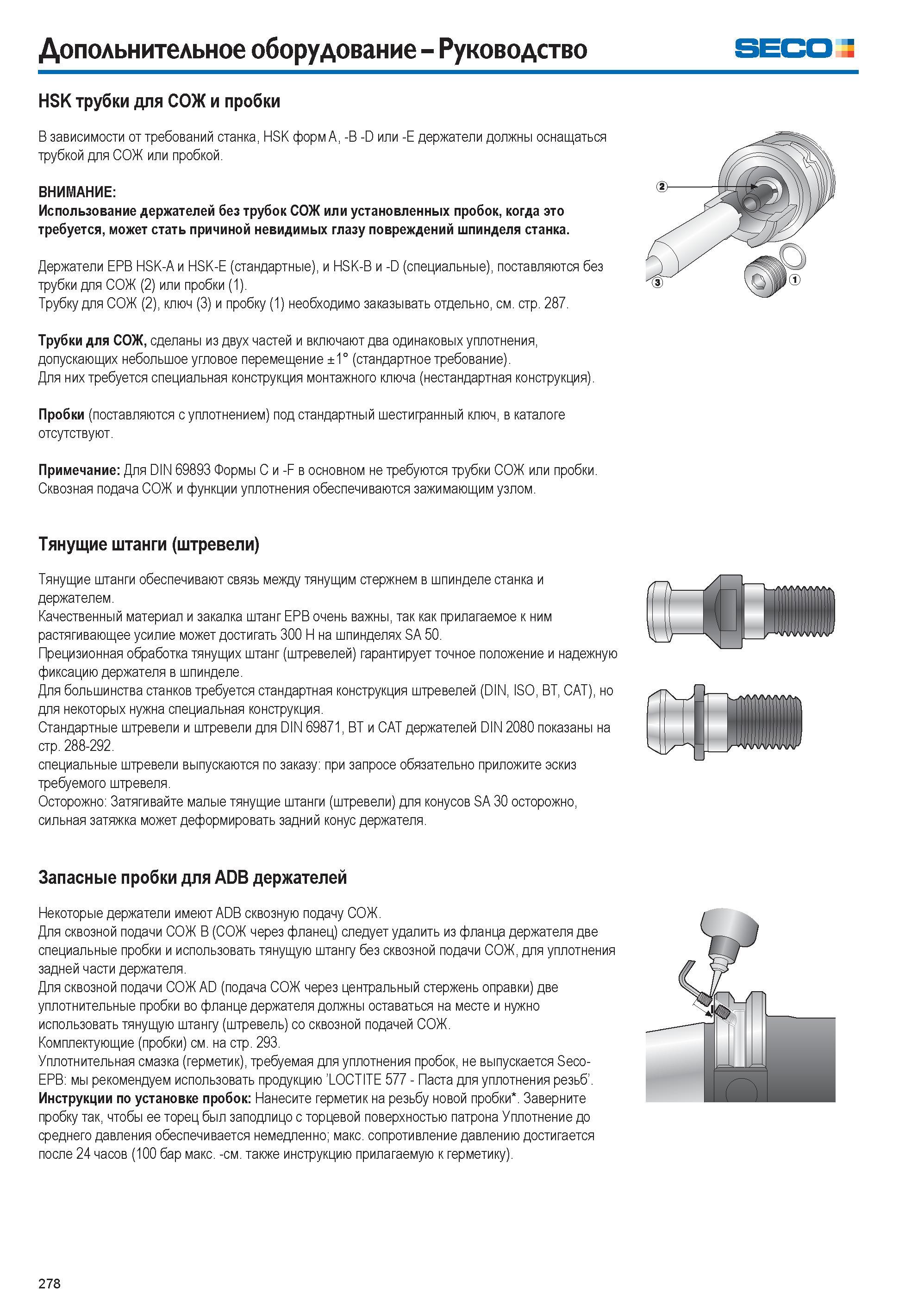

Дополнительное оборудование для современного инструментообеспечения металлообрабатывающего производства Тянущие штанги Штревели Seco обеспечивают связь между тянущим стержнем в шпинделе станка и держателем. Качественный материал и закалка штанг ЕРВ очень важны, так как прилагаемое к ним растягивающее усилие может достигать 300 Н на шпинделях SA 50. Прецизионная обработка тянущих штанг (штревелей) гарантирует точное положение и надежную фиксацию держателя в шпинделе. Для большинства станков требуется стандартная конструкция штревелей (DIN, ISO, BT, CAT), но для некоторых нужна специальная конструкция. Стандартные штревели и штревели для DIN 69871, BT и CAT держателей DIN 2080 показаны на стр. 288-292. специальные штревели выпускаются по заказу при запросе обязательно приложите эскиз требуемого штревеля. Осторожно Затягивайте малые тянущие штанги (штревели) для конусов SA 30 осторожно, сильная затяжка может деформировать задний конус держателя. Запасные пробки для ADB держателей Некоторые держатели имеют ADB сквозную подачу СОЖ. Для сквозной подачи СОЖ B (СОЖ через фланец) следует удалить из фланца держателя две специальные пробки и использовать тянущую штангу без сквозной подачи СОЖ, для уплотнения задней части держателя. Для сквозной подачи СОЖ AD (подача СОЖ через центральный стержень оправки) две уплотнительные пробки во фланце держателя должны оставаться на месте и нужно использовать тянущую штангу (штревель) со сквозной подачей СОЖ. Комплектующие (пробки) см. на стр. 293. Уплотнительная смазка (герметик), требуемая для уплотнения пробок, не выпускается Seco-EPB мы рекомендуем использовать продукцию 'LOCTITE 577 Паста для уплотнения резьб'. Инструкции по установке пробок Нанесите герметик на резьбу новой пробки . Заверните пробку так, чтобы ее торец был заподлицо с торцевой поверхностью патрона Уплотнение до среднего давления обеспечивается немедленно; макс. сопротивление давлению достигается после 24 часов (100 бар макс. -см. также инструкцию прилагаемую к герметику). 278 Руководство SECO HSK трубки для СОЖ и пробки В зависимости от требований станка, HSK форм A, -B -D или -E держатели должны оснащаться трубкой для СОЖ или пробкой. ВНИМАНИЕ Использование держателей без трубок СОЖ или установленных пробок, когда это требуется, может стать причиной невидимых глазу повреждений шпинделя станка. Держатели EPB HSK-A и HSK-E (стандартные), и HSK-B и -D (специальные), поставляются без трубки для СОЖ (2) или пробки (1). Трубку для СОЖ (2), ключ (3) и пробку (1) необходимо заказывать отдельно, см. стр. 287. Трубки для СОЖ, сделаны из двух частей и включают два одинаковых уплотнения, допускающих небольшое угловое перемещение ±1° (стандартное требование). Для них требуется специальная конструкция монтажного ключа (нестандартная конструкция). Пробки (поставляются с уплотнением) под стандартный шестигранный ключ, в каталоге отсутствуют. Примечание Для DIN 69893 Формы C и -F в основном не требуются трубки СОЖ или пробки. Сквозная подача СОЖ и функции уплотнения обеспечиваются зажимающим узлом. Тянущие штанги
