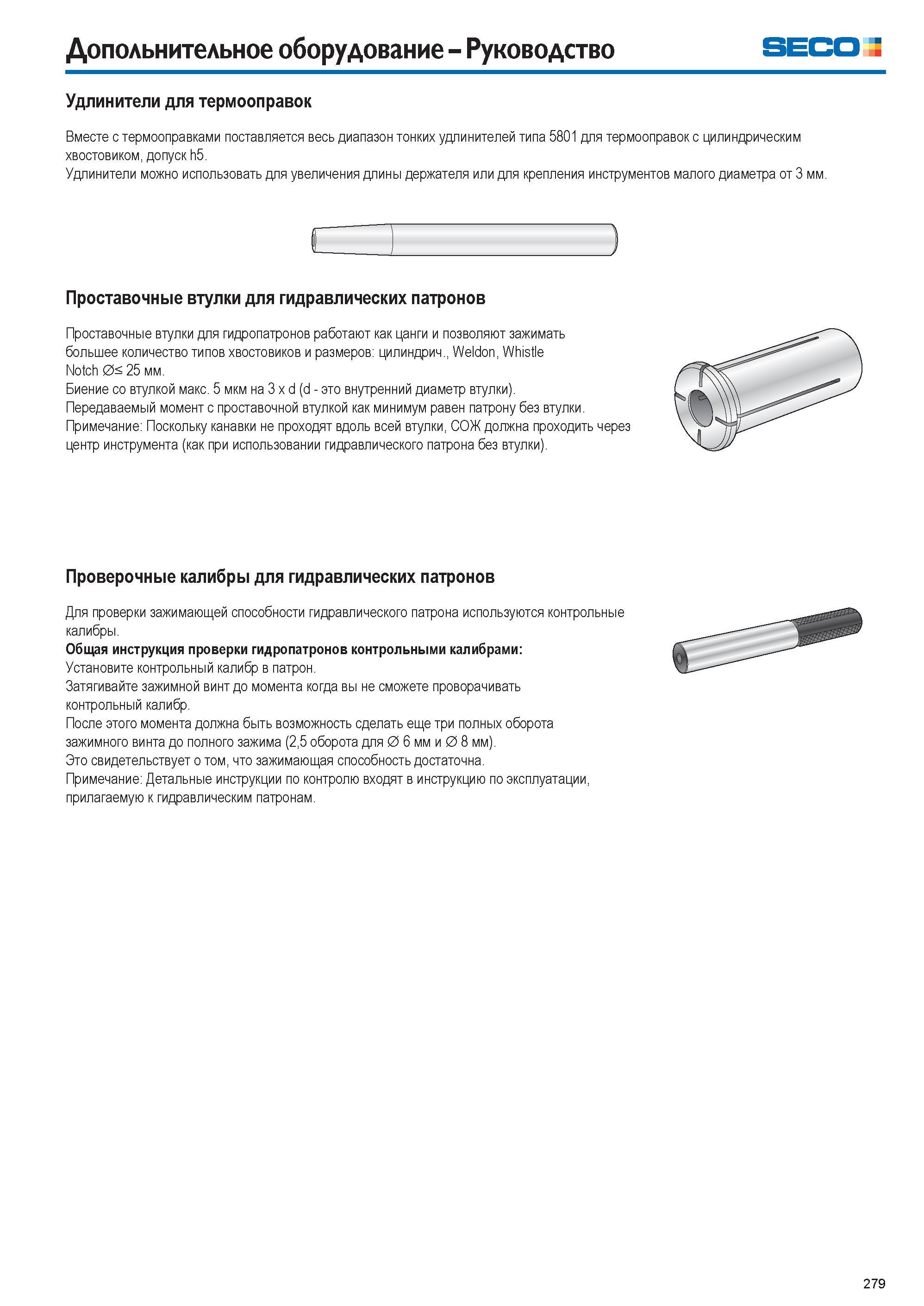

Дополнительное оборудование Руководство SECO Удлинители для термооправок Вместе с термооправками поставляется весь диапазон тонких удлинителей типа 5801 для термооправок с цилиндрическим хвостовиком, допуск h5. Удлинители можно использовать для увеличения длины держателя или для крепления инструментов малого диаметра от 3 мм. С ) ) Проставочные втулки для гидравлических патронов Проставочные втулки для гидропатронов работают как цанги и позволяют зажимать большее количество типов хвостовиков и размеров цилиндрич., Weldon, Whistle Notch 0s 25 мм. Биение со втулкой макс. 5 мкм на 3 x d (d это внутренний диаметр втулки). Передаваемый момент с проставочной втулкой как минимум равен патрону без втулки. Примечание Поскольку канавки не проходят вдоль всей втулки, СОЖ должна проходить через центр инструмента (как при использовании гидравлического патрона без втулки). Проверочные калибры для гидравлических патронов Для проверки зажимающей способности гидравлического патрона используются контрольные калибры. Общая инструкция проверки гидропатронов контрольными калибрами Установите контрольный калибр в патрон. Затягивайте зажимной винт до момента когда вы не сможете проворачивать контрольный калибр. После этого момента должна быть возможность сделать еще три полных оборота зажимного винта до полного зажима (2,5 оборота для 0 6 мм и 0 8 мм). Это свидетельствует о том, что зажимающая способность достаточна. Примечание Детальные инструкции по контролю входят в инструкцию по эксплуатации, прилагаемую к гидравлическим патронам. 279
