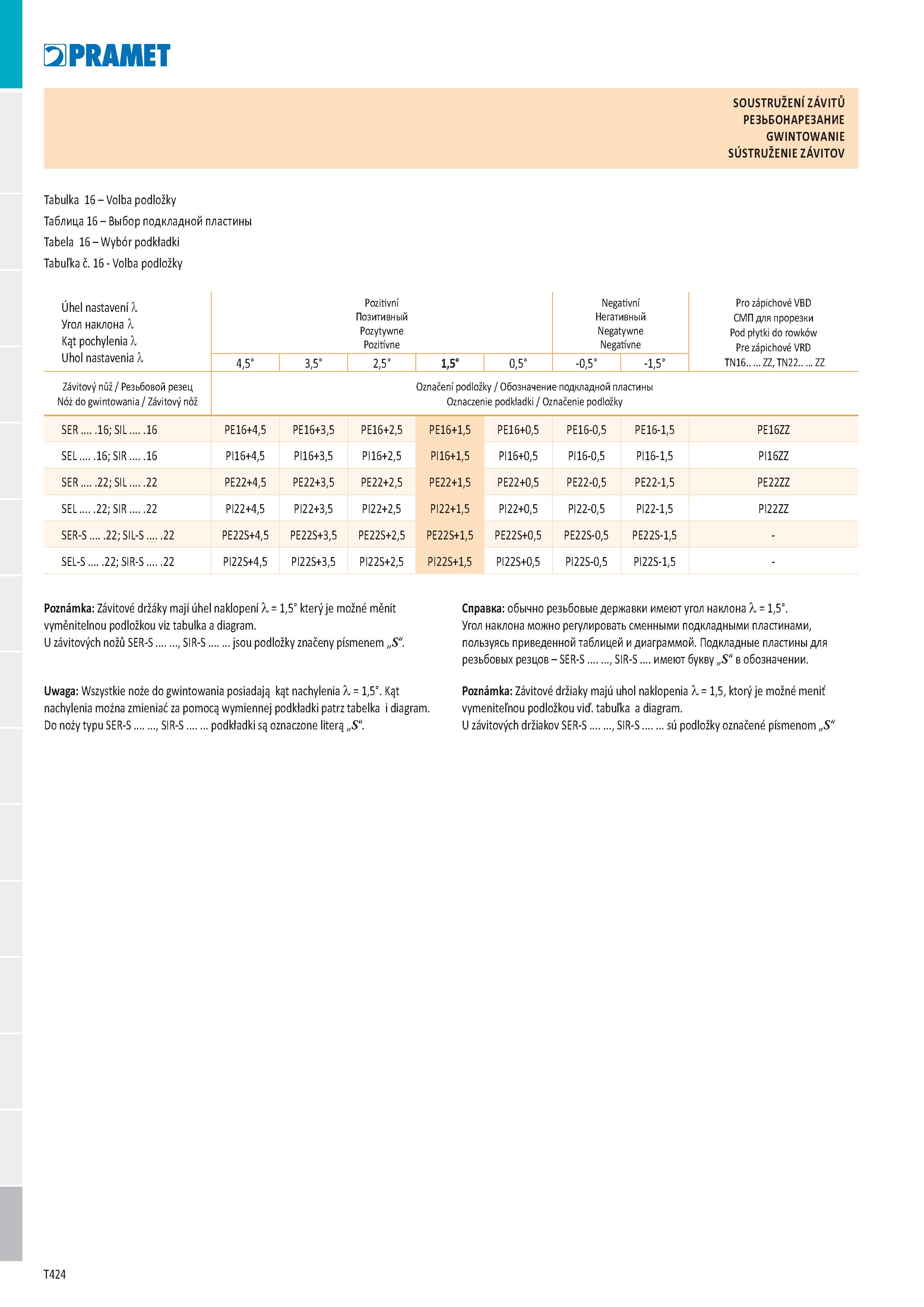

Pramet SOUSTRUŽENÍ ZÁVITŮ РЕЗЬБОНАРЕЗАНИЕ GWINTOWANIE SÚSTRUŽENIE ZÁVITOV Tabulka 16 - Volba podložky Таблица 16 - Выбор подкладной пластины Tabela 16 - Wybór podkładki Tabuľka č. 16 - Volba podložky Úhel nastavení X Угол наклона X Kąt pochylenia X Pozitivní Позитивный Pozytywne Pozitívne Negativní Негативный Negatywne Negatívne Pro zápichové VBD СМП для прорезки Pod płytki do rowków Pre zápichové VRD Uhol nastavenia X 4,5° 3,5° 2,5° 1,5° 0,5° -0,5° -1,5° TN16 .ZZ, TN22 .ZZ Závitový nůž / Резьбовой резец Nóż do gwintowania / Závitový nôž Označení podložky / Обозначение подкладной пластины Oznaczenie podkładki / Označenie podložky SER .16; SIL .16 PE16+4,5 PE16+3,5 PE16+2,5 PE16+1,5 PE16+0,5 PE16-0,5 PE16-1,5 PE16ZZ SEL .16; SIR .16 PI16+4,5 PI16+3,5 PI16+2,5 PI16+1,5 PI16+0,5 PI16-0,5 PI16-1,5 PI16ZZ SER .22; SIL .22 PE22+4,5 PE22+3,5 PE22+2,5 PE22+1,5 PE22+0,5 PE22-0,5 PE22-1,5 PE22ZZ SEL .22; SIR .22 PI22+4,5 PI22+3,5 PI22+2,5 PI22+1,5 PI22+0,5 PI22-0,5 PI22-1,5 PI22ZZ SER-S .22; SIL-S .22 PE22S+4,5 PE22S+3,5 PE22S+2,5 PE22S+1,5 PE22S+0,5 PE22S-0,5 PE22S-1,5 - SEL-S .22; SIR-S .22 PI22S+4,5 PI22S+3,5 PI22S+2,5 PI22S+1,5 PI22S+0,5 PI22S-0,5 PI22S-1,5 - Poznámka: Závitové držáky mají úhel naklopení X = 1,5° který je možné měnit vyměnitelnou podložkou viz tabulka a diagram. U závitových nožů SER-S ..., SIR-S ...jsou podložky značeny písmenem „S" Uwaga: Wszystkie noże do gwintowania posiadają kąt nachylenia X = 1,5°. Kąt nachylenia można zmieniać za pomocą wymiennej podkładki patrz tabelka i diagram. Do noży typu SER-S ..., SIR-S ...podkładki są oznaczone literą „S". Справка: обычно резьбовые державки имеют угол наклона X = 1,5°. Угол наклона можно регулировать сменными подкладными пластинами, пользуясь приведенной таблицей и диаграммой. Подкладные пластины для резьбовых резцов - SER-S ..., SIR-S имеют букву „S" в обозначении. Poznámka: Závitové držiaky majú uhol naklopenia X = 1,5, ktorý je možné meniť vymeniteľnou podložkou viď. tabuľka a diagram. U závitových držiakov SER-S ..., SIR-S ...sú podložky označené písmenom „S" T424
