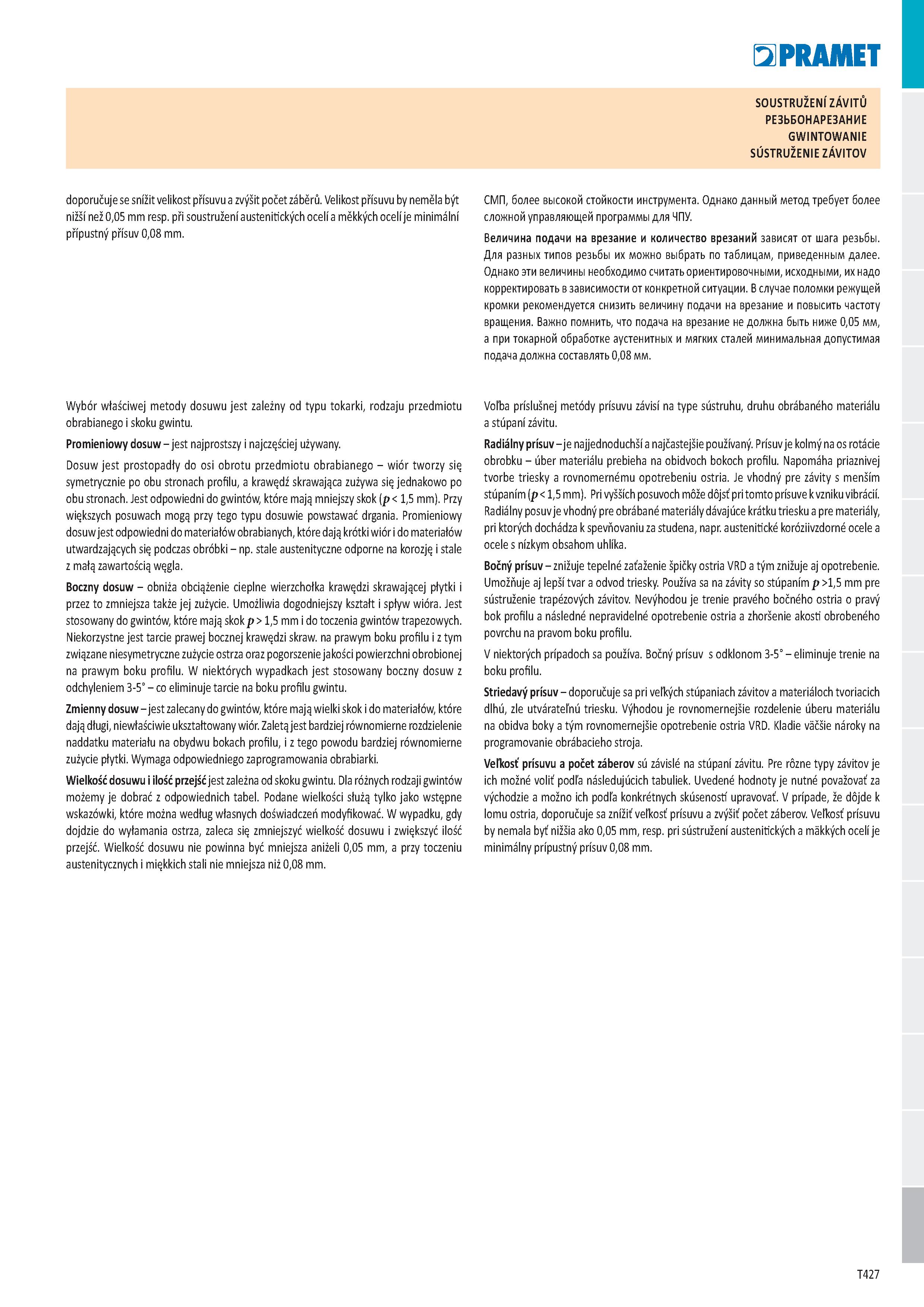

SOUSTRUŽENI ZÁVITŮ РЕЗЬБОНАРЕЗАНИЕ GWINTOWANIE SÚSTRUŽENIE ZÁVITOV doporučuje se snížit velikost přísuvu a zvýšit počet záběrů. Velikost přísuvu by neměla být nižší než 0,05 mm resp. při soustružení austenitických ocelí a měkkých ocelí je minimální přípustný přísuv 0,08 mm. СМП, более высокой стойкости инструмента. Однако данный метод требует более сложной управляющей программы для ЧПУ Величина подачи на врезание и количество врезаний зависят от шага резьбы. Для разных типов резьбы их можно выбрать по таблицам, приведенным далее. Однако эти величины необходимо считать ориентировочными, исходными, их надо корректировать в зависимости от конкретной ситуации. В случае поломки режущей кромки рекомендуется снизить величину подачи на врезание и повысить частоту вращения. Важно помнить, что подача на врезание не должна быть ниже 0,05 мм, а при токарной обработке аустенитных и мягких сталей минимальная допустимая подача должна составлять 0,08 мм. Wybór właściwej metody dosuwu jest zależny od typu tokarki, rodzaju przedmiotu obrabianego i skoku gwintu. Promieniowy dosuw - jest najprostszy i najczęściej używany. Dosuw jest prostopadły do osi obrotu przedmiotu obrabianego - wiór tworzy się symetrycznie po obu stronach profilu, a krawędź skrawająca zużywa się jednakowo po obu stronach. Jest odpowiedni do gwintów, które mają mniejszy skok (p 1,5 mm). Przy większych posuwach mogą przy tego typu dosuwie powstawać drgania. Promieniowy dosuw jest odpowiedni do materiałów obrabianych, które dają krótki wiór i do materiałów utwardzających się podczas obróbki - np. stale austenityczne odporne na korozję i stale z małą zawartością węgla. Boczny dosuw - obniża obciążenie cieplne wierzchołka krawędzi skrawającej płytki i przez to zmniejsza także jej zużycie. Umożliwia dogodniejszy kształt i spływ wióra. Jest stosowany do gwintów, które mają skok p > 1,5 mm i do toczenia gwintów trapezowych. Niekorzystne jest tarcie prawej bocznej krawędzi skraw. na prawym boku profilu i z tym związane niesymetryczne zużycie ostrza oraz pogorszenie jakości powierzchni obrobionej na prawym boku profilu. W niektórych wypadkach jest stosowany boczny dosuw z odchyleniem 3-5° - co eliminuje tarcie na boku profilu gwintu. Zmienny dosuw - jest zalecany do gwintów, które mają wielki skok i do materiałów, które dają długi, niewłaściwie ukształtowany wiór. Zaletą jest bardziej równomierne rozdzielenie naddatku materiału na obydwu bokach profilu, i z tego powodu bardziej równomierne zużycie płytki. Wymaga odpowiedniego zaprogramowania obrabiarki. Wielkość dosuwu i ilość przejść jest zależna od skoku gwintu. Dla różnych rodzaji gwintów możemy je dobrać z odpowiednich tabel. Podane wielkości służą tylko jako wstępne wskazówki, które można według własnych doświadczeń modyfikować. W wypadku, gdy dojdzie do wyłamania ostrza, zaleca się zmniejszyć wielkość dosuwu i zwiększyć ilość przejść. Wielkość dosuwu nie powinna być mniejsza aniżeli 0,05 mm, a przy toczeniu austenitycznych i miękkich stali nie mniejsza niż 0,08 mm. Voľba príslušnej metódy prísuvu závisí na type sústruhu, druhu obrábaného materiálu a stúpaní závitu. Radiálny prísuv - je najjednoduchší a najčastejšie používaný. Prísuv je kolmý na os rotácie obrobku - úber materiálu prebieha na obidvoch bokoch profilu. Napomáha priaznivej tvorbe triesky a rovnomernému opotrebeniu ostria. Je vhodný pre závity s menším stúpaním (p 1,5 mm). Pri vyšších posuvoch môže dôjsť pri tomto prísuve k vzniku vibrácií. Radiálny posuv je vhodný pre obrábané materiály dávajúce krátku triesku a pre materiály, pri ktorých dochádza k spevňovaniu za studena, napr. austenitické koróziivzdorné ocele a ocele s nízkym obsahom uhlíka. Bočný prísuv - znižuje tepelné zaťaženie špičky ostria VRD a tým znižuje aj opotrebenie. Umožňuje aj lepší tvar a odvod triesky. Používa sa na závity so stúpaním p >1,5 mm pre sústruženie trapézových závitov. Nevýhodou je trenie pravého bočného ostria o pravý bok profilu a následné nepravidelné opotrebenie ostria a zhoršenie akosti obrobeného povrchu na pravom boku profilu. V niektorých prípadoch sa používa. Bočný prísuv s odklonom 3-5° - eliminuje trenie na boku profilu. Striedavý prísuv - doporučuje sa pri veľkých stúpaniach závitov a materiáloch tvoriacich dlhú, zle utvárateľnú triesku. Výhodou je rovnomernejšie rozdelenie úberu materiálu na obidva boky a tým rovnomernejšie opotrebenie ostria VRD. Kladie väčšie nároky na programovanie obrábacieho stroja. Veľkosť prísuvu a počet záberov sú závislé na stúpaní závitu. Pre rôzne typy závitov je ich možné voliť podľa následujúcich tabuliek. Uvedené hodnoty je nutné považovať za východzie a možno ich podľa konkrétnych skúseností upravovať. V prípade, že dôjde k lomu ostria, doporučuje sa znížiť veľkosť prísuvu a zvýšiť počet záberov. Veľkosť prísuvu by nemala byť nižšia ako 0,05 mm, resp. pri sústružení austenitických a mäkkých ocelí je minimálny prípustný prísuv 0,08 mm. T427
