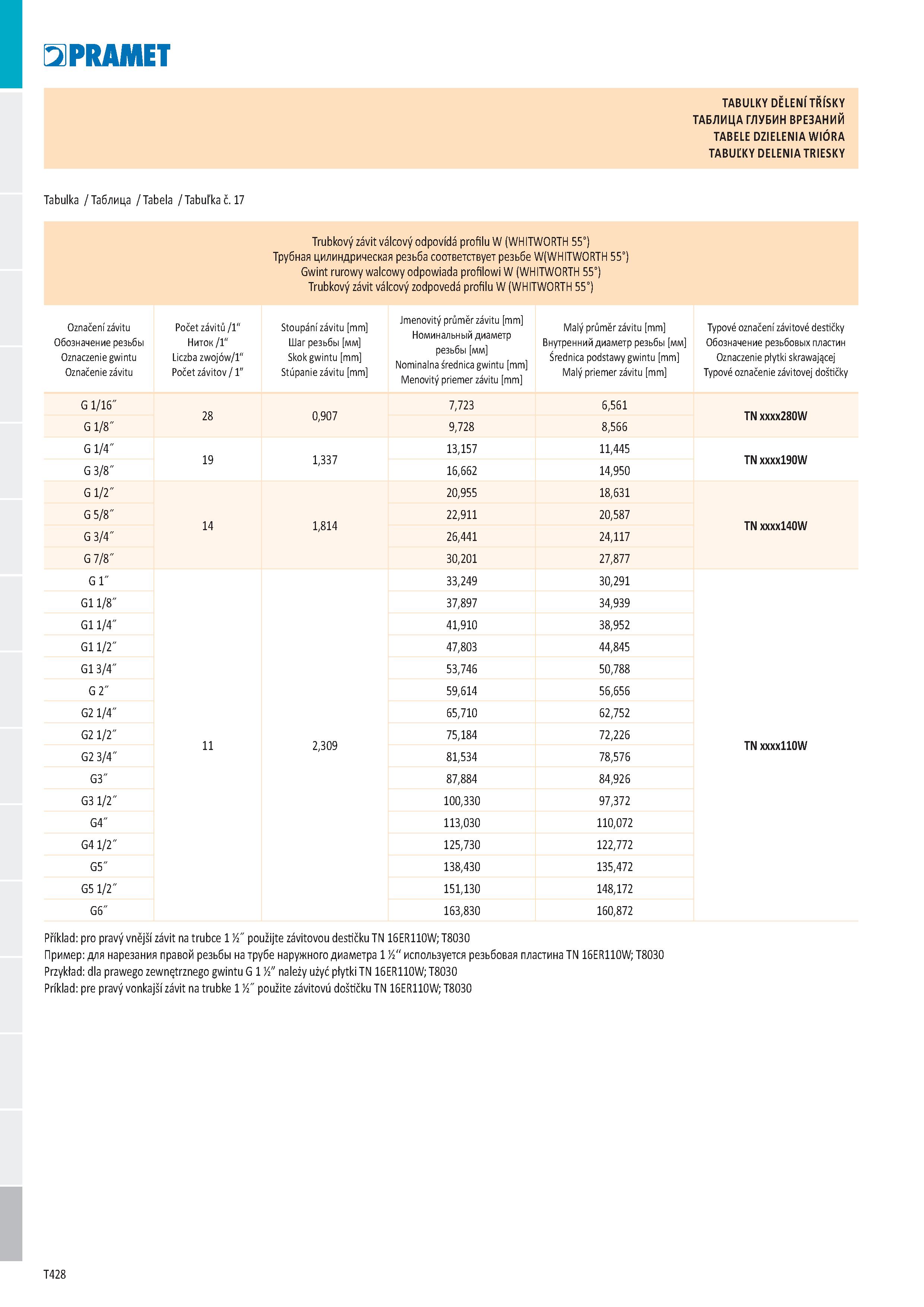

Pramet TABULKY DĚLENÍ TŘÍSKY ТАБЛИЦА ГЛУБИН ВРЕЗАНИЙ TABELE DZIELENIA WIÓRA TABUĽKY DELENIA TRIESKY Tabulka / Таблица / Tabela / Tabuľka č. 17 Trubkový závit válcový odpovídá profilu W (WHITWORTH 55°) Трубная цилиндрическая резьба соответствует резьбе W(WHITWORTH 55°) Gwint rurowy walcowy odpowiada profilowi W (WHITWORTH 55°) Trubkový závit válcový zodpovedá profilu W (WHITWORTH 55°) Označení závitu Обозначение резьбы Oznaczenie gwintu Označenie závitu Počet závitů /1“ Ниток /1“ Liczba zwojów/1“ Počet závitov / 1" Stoupání závitu mm Шаг резьбы мм Skok gwintu mm Stúpanie závitu mm Jmenovitý průměr závitu mm Номинальный диаметр резьбы мм Nominalna średnica gwintu mm Menovitý priemer závitu mm Malý průměr závitu mm Внутренний диаметр резьбы мм Średnica podstawy gwintu mm Malý priemer závitu mm Typové označení závitové destičky Обозначение резьбовых пластин Oznaczenie płytki skrawającej Typové označenie závitovej doštičky G 1/16" 28 0,907 7,723 6,561 TN xxxx280W G 1/8" 9,728 8,566 /4" /8" т-Н PO GG 19 1,337 13,157 16,662 11,445 14,950 TN xxxx190W G 1/2" 20,955 18,631 G 5/8" 14 1,814 22,911 20,587 TN xxxx140W G 3/4" 26,441 24,117 G 7/8" 30,201 27,877 G 1" 33,249 30,291 G1 1/8" 37,897 34,939 G1 1/4" 41,910 38,952 G1 1/2" 47,803 44,845 G1 3/4" 53,746 50,788 G 2" 59,614 56,656 G2 1/4" 65,710 62,752 /2" /4" т-H PO 2 2 GG 11 2,309 75,184 81,534 72,226 78,576 TN xxxx110W G3" 87,884 84,926 G3 1/2" 100,330 97,372 G4" 113,030 110,072 G4 1/2" 125,730 122,772 G5" 138,430 135,472 G5 1/2" 151,130 148,172 G6" 163,830 160,872 Příklad: pro pravý vnější závit na trubce 1 /" použijte závitovou destičku TN 16ER110W; T8030 Пример: для нарезания правой резьбы на трубе наружного диаметра 1 /'' используется резьбовая пластина TN 16ER110W; T8030 Przykład: dla prawego zewnętrznego gwintu G 1 /" należy użyć płytki TN 16ER110W; T8030 Príklad: pre pravý vonkajší závit na trubke 1 /" použite závitovú doštičku TN 16ER110W; T8030 T428
