428 Каталог PRAMET 2019 Режущий инструмент Пластины Фрезы Резцы Сверла Стр.T422

Каталог PRAMET 2019 Режущий инструмент по металлу Стр. T422 0428 Lab2u

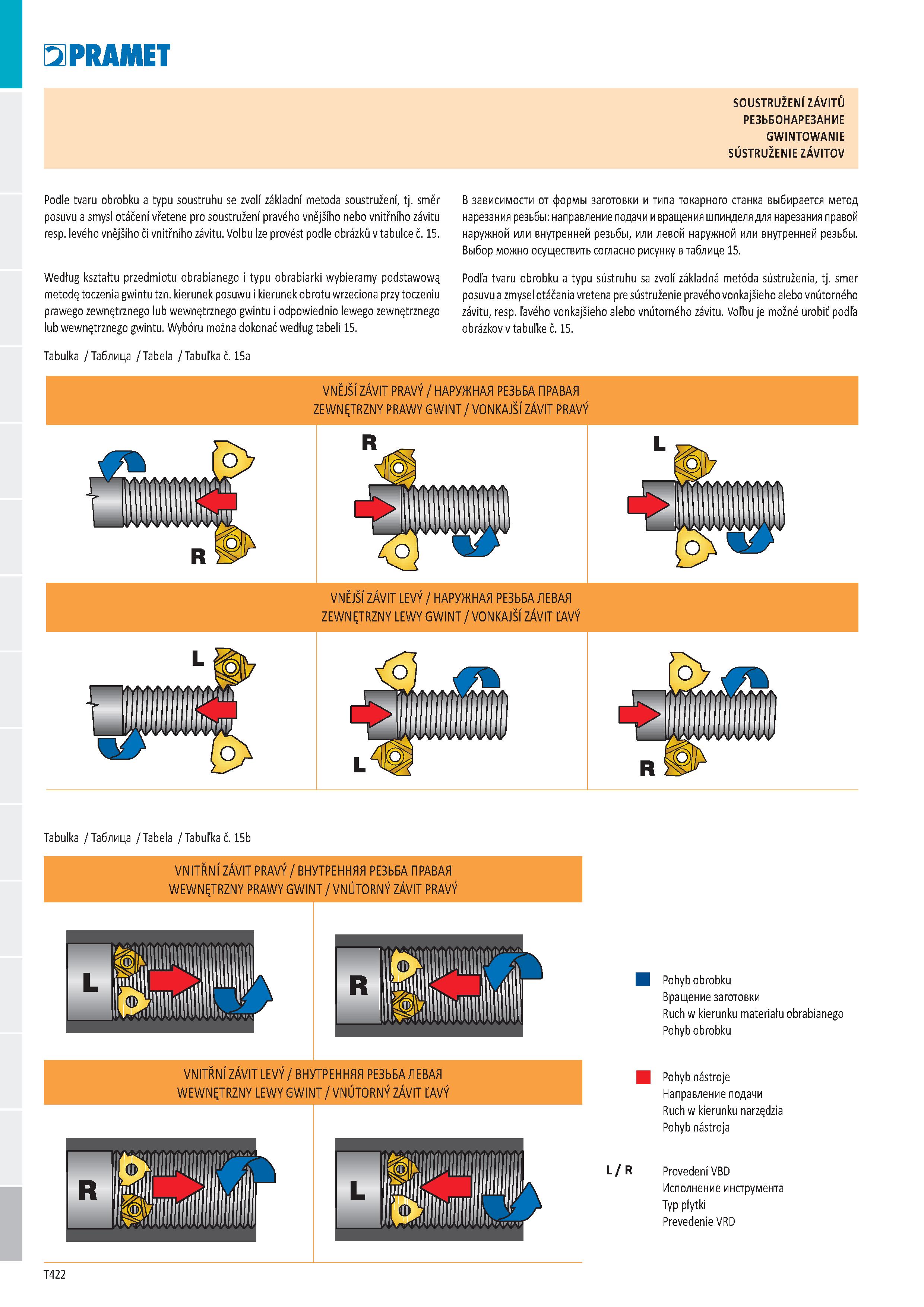

PRAMET SOUSTRUŽENÍ ZÁVITŮ РЕЗЬБОНАРЕЗАНИЕ GWINTOWANIE SÚSTRUŽENIE ZÁVITOV Podle tvaru obrobku a typu soustruhu se zvolí základní metoda soustružení, tj. směr posuvu a smysl otáčení vřetene pro soustružení pravého vnějšího nebo vnitřního závitu resp. levého vnějšího či vnitřního závitu. Volbu lze provést podle obrázků v tabulce č. 15. Według kształtu przedmiotu obrabianego i typu obrabiarki wybieramy podstawową metodę toczenia gwintu tzn. kierunek posuwu i kierunek obrotu wrzeciona przy toczeniu prawego zewnętrznego lub wewnętrznego gwintu i odpowiednio lewego zewnętrznego lub wewnętrznego gwintu. Wybóru można dokonać według tabeli 15. Tabulka / Таблица / Tabela / Tabuľka č. 15a В зависимости от формы заготовки и типа токарного станка выбирается метод нарезания резьбы: направление подачи и вращения шпинделя для нарезания правой наружной или внутренней резьбы, или левой наружной или внутренней резьбы. Выбор можно осуществить согласно рисунку в таблице 15. Podľa tvaru obrobku a typu sústruhu sa zvolí základná metóda sústruženia, tj. smer posuvu a zmysel otáčania vretena pre sústruženie pravého vonkajšieho alebo vnútorného závitu, resp. ľavého vonkajšieho alebo vnútorného závitu. Voľbu je možné urobiť podľa obrázkov v tabuľke č. 15. VNĚJŠÍ ZÁVIT PRAVÝ / НАРУЖНАЯ РЕЗЬБА ПРАВАЯ ZEWNĘTRZNY PRAWY GWINT / VONKAJŠÍ ZÁVIT PRAVÝ VNĚJŠÍ ZÁVIT LEVÝ / НАРУЖНАЯ РЕЗЬБА ЛЕВАЯ ZEWNĘTRZNY LEWY GWINT / VONKAJŠÍ ZÁVIT ĽAVÝ Tabulka / Таблица / Tabela / Tabuľka č. 15b VNITŘNÍ ZÁVIT PRAVÝ / ВНУТРЕННЯЯ РЕЗЬБА ПРАВАЯ WEWNĘTRZNY PRAWY GWINT / VNÚTORNÝ ZÁVIT PRAVÝ Pohyb obrobku Вращение заготовки Ruch w kierunku materiału obrabianego Pohyb obrobku Pohyb nástroje Направление подачи Ruch w kierunku narzędzia Pohyb nástroja Provedení VBD Исполнение инструмента Typ płytki Prevedenie VRD T422
