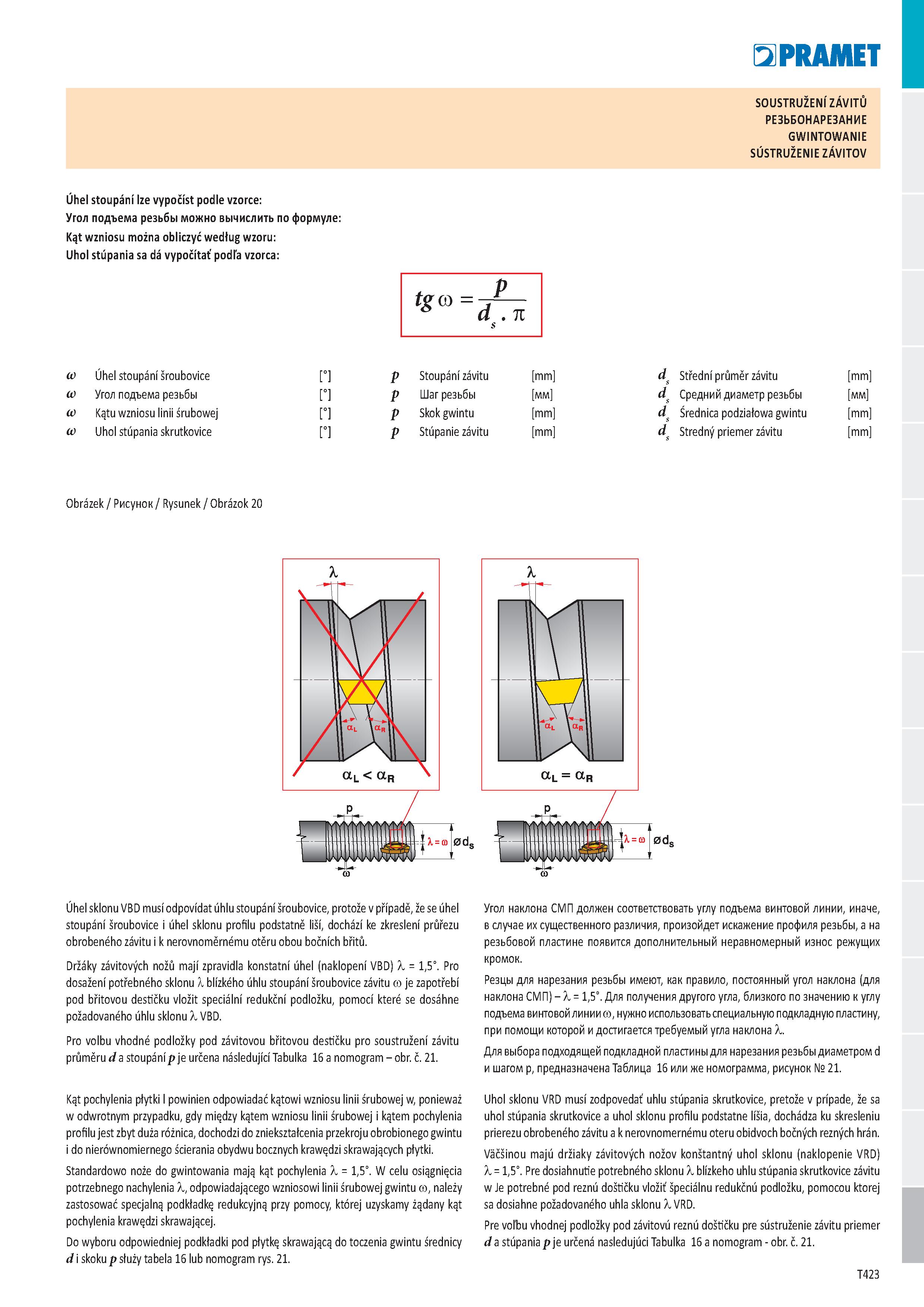

SOUSTRUŽENI ZÁVITU РЕЗЬБОНАРЕЗАНИЕ GWINTOWANIE SÚSTRUŽENIE ZÁVITOV Úhel stoupání lze vypočíst podle vzorce: Угол подъема резьбы можно вычислить по формуле: Kąt wzniosu można obliczyć według wzoru: Uhol stúpania sa dá vypočítať podľa vzorca: P tg =-r d n w Úhel stoupání šroubovice ° P Stoupání závitu mm ds Střední průměr závitu mm w Угол подъема резьбы ° P Шаг резьбы мм ds Средний диаметр резьбы мм w Kątu wzniosu linii śrubowej ° P Skok gwintu mm ds Średnica podziałowa gwintu mm w Uhol stúpania skrutkovice ° P Stúpanie závitu mm ds Stredný priemer závitu mm s Obrázek / Рисунок / Rysunek / Obrázok 20 X Úhel sklonu VBD musí odpovídat úhlu stoupání šroubovice, protože v případě, že se úhel stoupání šroubovice i úhel sklonu profilu podstatně liší, dochází ke zkreslení průřezu obrobeného závitu i k nerovnoměrnému otěru obou bočních břitů. Držáky závitových nožů mají zpravidla konstatní úhel (naklopení VBD) X = 1,5°. Pro dosažení potřebného sklonu X blízkého úhlu stoupání šroubovice závitu ю je zapotřebí pod břitovou destičku vložit speciální redukční podložku, pomocí které se dosáhne požadovaného úhlu sklonu X VBD. Pro volbu vhodné podložky pod závitovou břitovou destičku pro soustružení závitu průměru d a stoupání p je určena následující Tabulka 16 a nomogram - obr. č. 21. Kąt pochylenia płytki l powinien odpowiadać kątowi wzniosu linii śrubowej w, ponieważ w odwrotnym przypadku, gdy między kątem wzniosu linii śrubowej i kątem pochylenia profilu jest zbyt duża różnica, dochodzi do zniekształcenia przekroju obrobionego gwintu i do nierównomiernego ścierania obydwu bocznych krawędzi skrawających płytki. Standardowo noże do gwintowania mają kąt pochylenia X = 1,5°. W celu osiągnięcia potrzebnego nachylenia X, odpowiadającego wzniosowi linii śrubowej gwintu ю, należy zastosować specjalną podkładkę redukcyjną przy pomocy, której uzyskamy żądany kąt pochylenia krawędzi skrawającej. Do wyboru odpowiedniej podkładki pod płytkę skrawającą do toczenia gwintu średnicy d i skoku p służy tabela 16 lub nomogram rys. 21. X Угол наклона СМП должен соответствовать углу подъема винтовой линии, иначе, в случае их существенного различия, произойдет искажение профиля резьбы, а на резьбовой пластине появится дополнительный неравномерный износ режущих кромок. Резцы для нарезания резьбы имеют, как правило, постоянный угол наклона (для наклона СМП) - X = 1,5°. Для получения другого угла, близкого по значению к углу подъема винтовой линии ю, нужно использовать специальную подкладную пластину, при помощи которой и достигается требуемый угла наклона X. Для выбора подходящей подкладной пластины для нарезания резьбы диаметром d и шагом р, предназначена Таблица 16 или же номограмма, рисунок № 21. Uhol sklonu VRD musí zodpovedať uhlu stúpania skrutkovice, pretože v prípade, že sa uhol stúpania skrutkovice a uhol sklonu profilu podstatne líšia, dochádza ku skresleniu prierezu obrobeného závitu a k nerovnomernému oteru obidvoch bočných rezných hrán. Väčšinou majú držiaky závitových nožov konštantný uhol sklonu (naklopenie VRD) X = 1,5°. Pre dosiahnutie potrebného sklonu X blízkeho uhlu stúpania skrutkovice závitu w Je potrebné pod reznú doštičku vložiť špeciálnu redukčnú podložku, pomocou ktorej sa dosiahne požadovaného uhla sklonu X VRD. Pre voľbu vhodnej podložky pod závitovú reznú doštičku pre sústruženie závitu priemer d a stúpania p je určená nasledujúci Tabulka 16 a nomogram - obr. č. 21. T423
